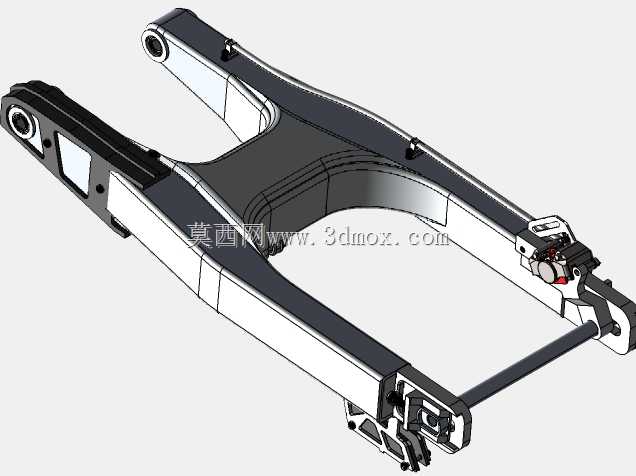

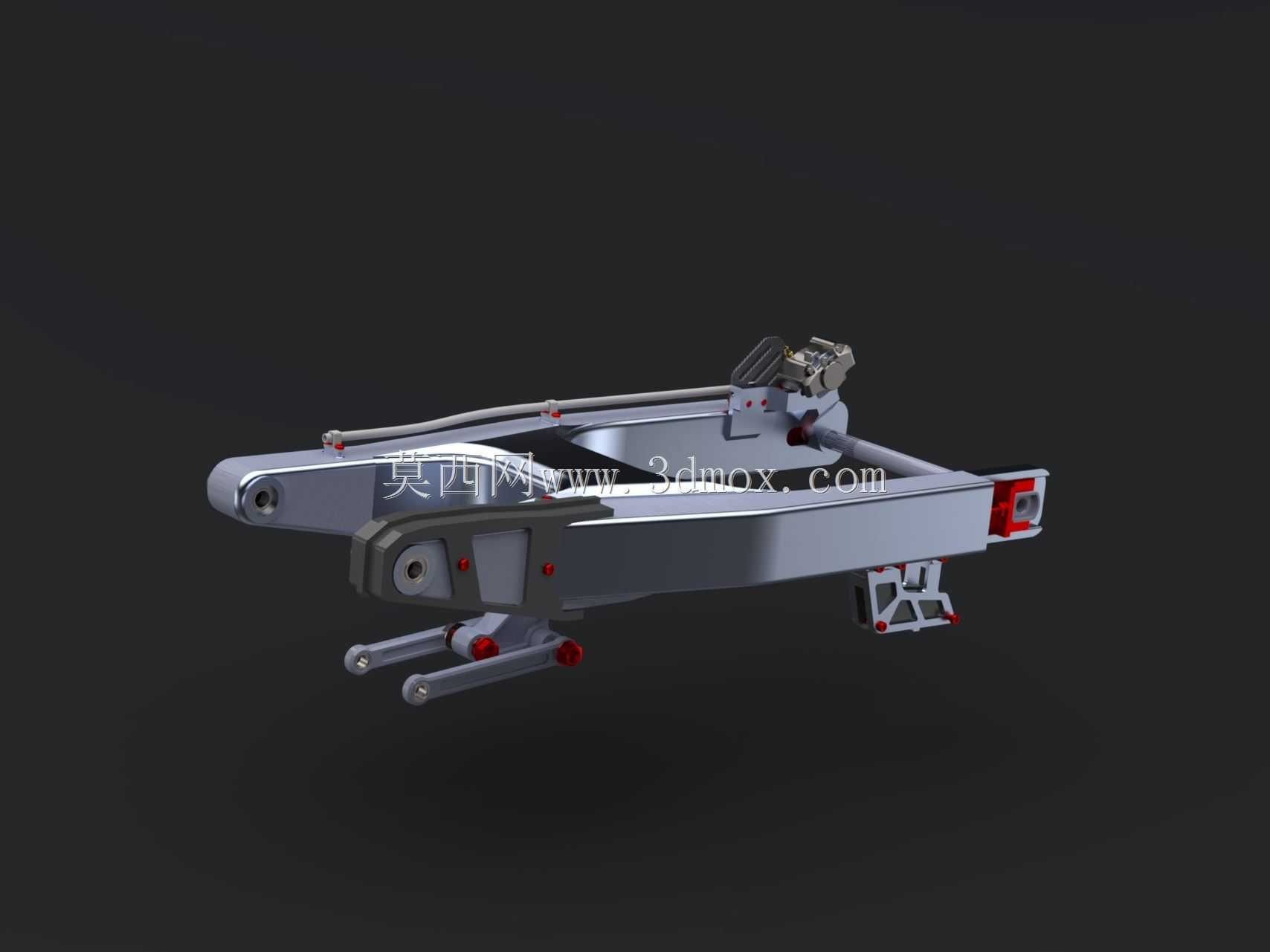

带悬架连杆后制动器的超级摩托后摆臂结构

　　这套结构主要应用于大排量超级摩托的后轮承载与传动系统，作为后轮与车架之间的核心连接构件，需要同时承担动力传递、行驶减震、制动承载的多重功能，是摩托行走系统中受力工况最复杂的部件之一。实际骑行过程中，摆臂需要承受加速时链条传递的扭矩反力、制动时后卡钳带来的纵向冲击、过弯时的侧向载荷以及颠簸路面下减震器往复运动带来的交变应力，因此结构设计上采用了双侧纵梁加横向加强筋的箱型截面布局，在保证整体刚度的同时尽可能降低簧下质量，提升后轮的贴地性能。设计阶段首先需要确定后轮的安装轴孔位置，匹配轮毂轴承的安装尺寸，预留出刹车盘、链轮的安装法兰面，保证制动卡钳支架的安装位置与刹车盘的跳动公差在允许范围内，同时要协调后减震器的上下安装点坐标，

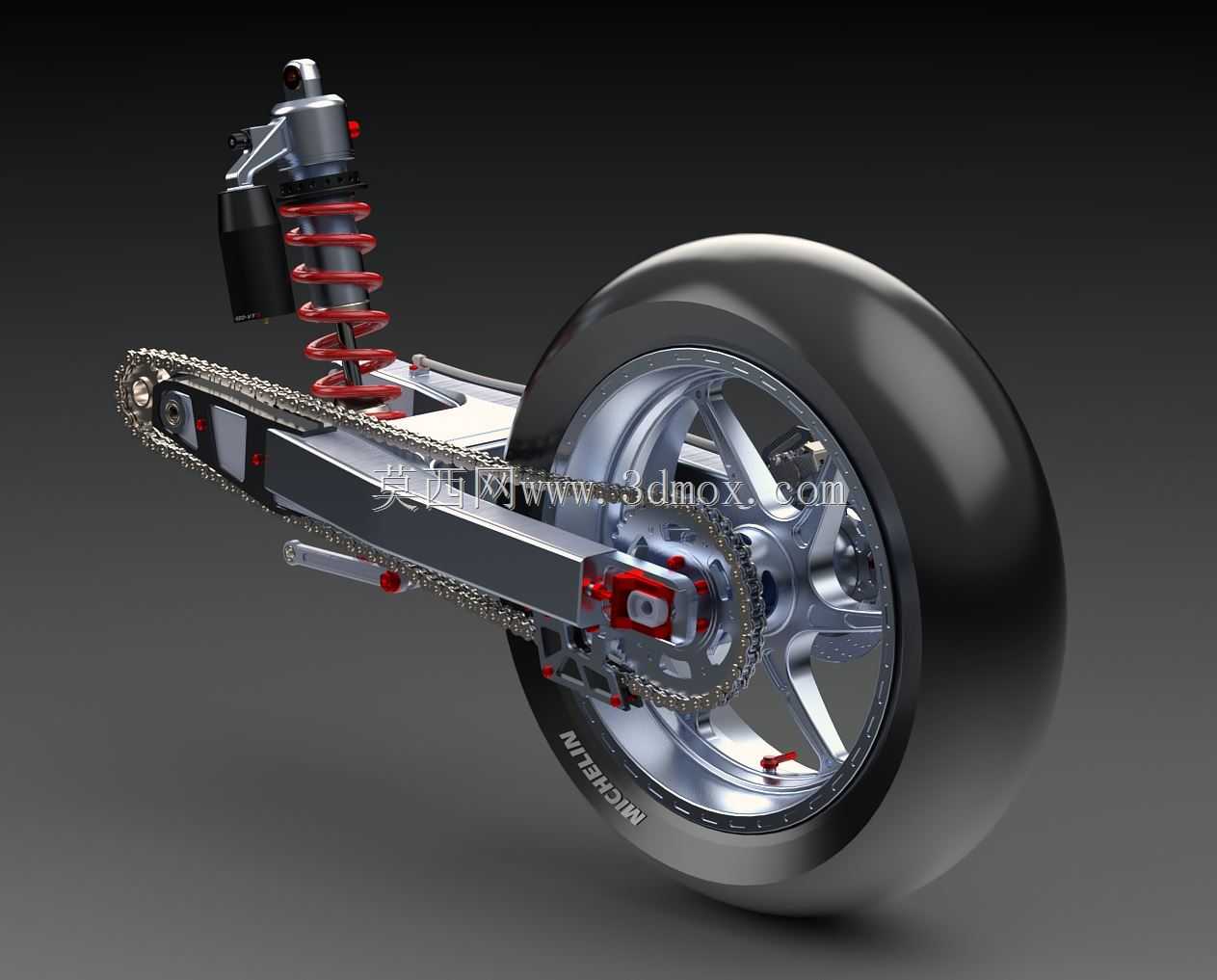

　　匹配整车的悬架杠杆比，确保减震行程与后轮跳动行程的对应关系符合操控调校需求。摆臂前端的转轴孔需要与车架的后摇臂安装座同轴，配套的轴套需要预留润滑脂加注通道，减少长期使用后的转动磨损；侧面的链条导向槽需要匹配链轮的中心距，预留链条张紧调节的行程空间，避免大扭矩输出时链条脱落与异常磨损。安装边界上，摆臂的内侧轮廓需要避开后轮轮胎的最大转向跳动范围，外侧要与后脚踏、排气尾段保持足够的安全间隙，上部的减震器安装座需要匹配弹簧减震器的下端固定孔位，保证减震器压缩过程中不会与摆臂本体、链条发生运动干涉。后制动器的安装支架直接集成在摆臂的单侧纵梁上，制动时的制动力矩直接通过摆臂传递到车架，避免额外的支架带来的形变与应力集中，

　　制动管路的走线卡扣也在摆臂上预留了安装位，保证走线规整不会在车轮跳动时被拉扯。整个结构的受力薄弱点都做了圆角过渡处理，焊接位置的应力集中区域通过加厚板材与加强筋补强，能够满足大排量摩托激烈驾驶下的强度需求，同时各安装位的尺寸公差配合都经过匹配校验，可直接用于同平台车型的改款设计与结构参考。
