5V微型直流齿轮减速动力单元结构

　　从实际使用场景来看，这类5V供电的动力单元常被用在小型电动阀门执行端、桌面智能分拣机构的微型输送带驱动、小型云台的角度调整、DIY智能锁的锁舌驱动、教育类机器人的关节动力输出等场景，这类场景普遍对供电电压有安全低压要求，同时不需要过大的输出功率，但对输出扭矩、安装空间、传动噪音有比较明确的约束。从设计思路上看，这个结构做了合理的简化处理，把减速箱腔体设计为规整的近似长方体构型，其中一个端面直接和直流电机的圆柱壳体衔接，电机输出端直接伸入减速腔体内和齿轮组啮合，省去了额外的连接法兰与转接轴段，既压缩了整体的轴向尺寸，也让整个部件的安装基准面更易加工——平整的腔体底面可以直接作为安装贴合面，不需要额外设计安装支座，只需要在腔体对应的安装孔位预留锁付空间即可。在小型智能装备、桌面级自动化装置、消费级电子外设的开发场景里，这类低压直流齿轮动力单元的出镜率一直居高不下，很多做小型传动结构的工程师在方案初期，都会优先选用这类集成度较高的动力件来简化整体结构设计。不同于分立的电机与减速箱组合，这个简化结构把驱动电机部分和齿轮减速腔体做了一体化的布局整合，输出轴采用偏心侧置的设计，能在有限的安装空间里把扭矩输出的位置调整到更贴合负载安装的方位，避免额外增加传动转接件带来的间隙累积与空间占用。

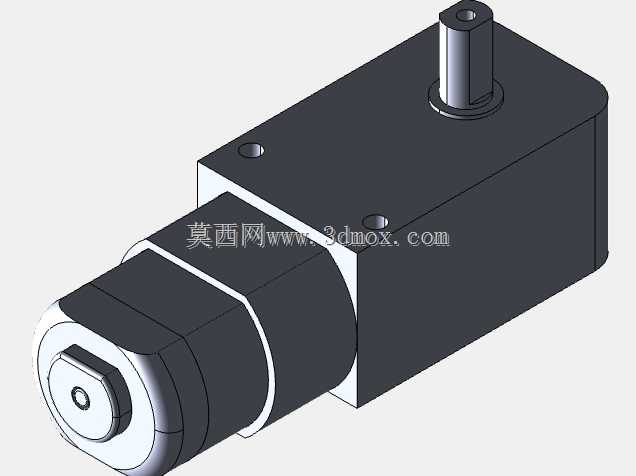

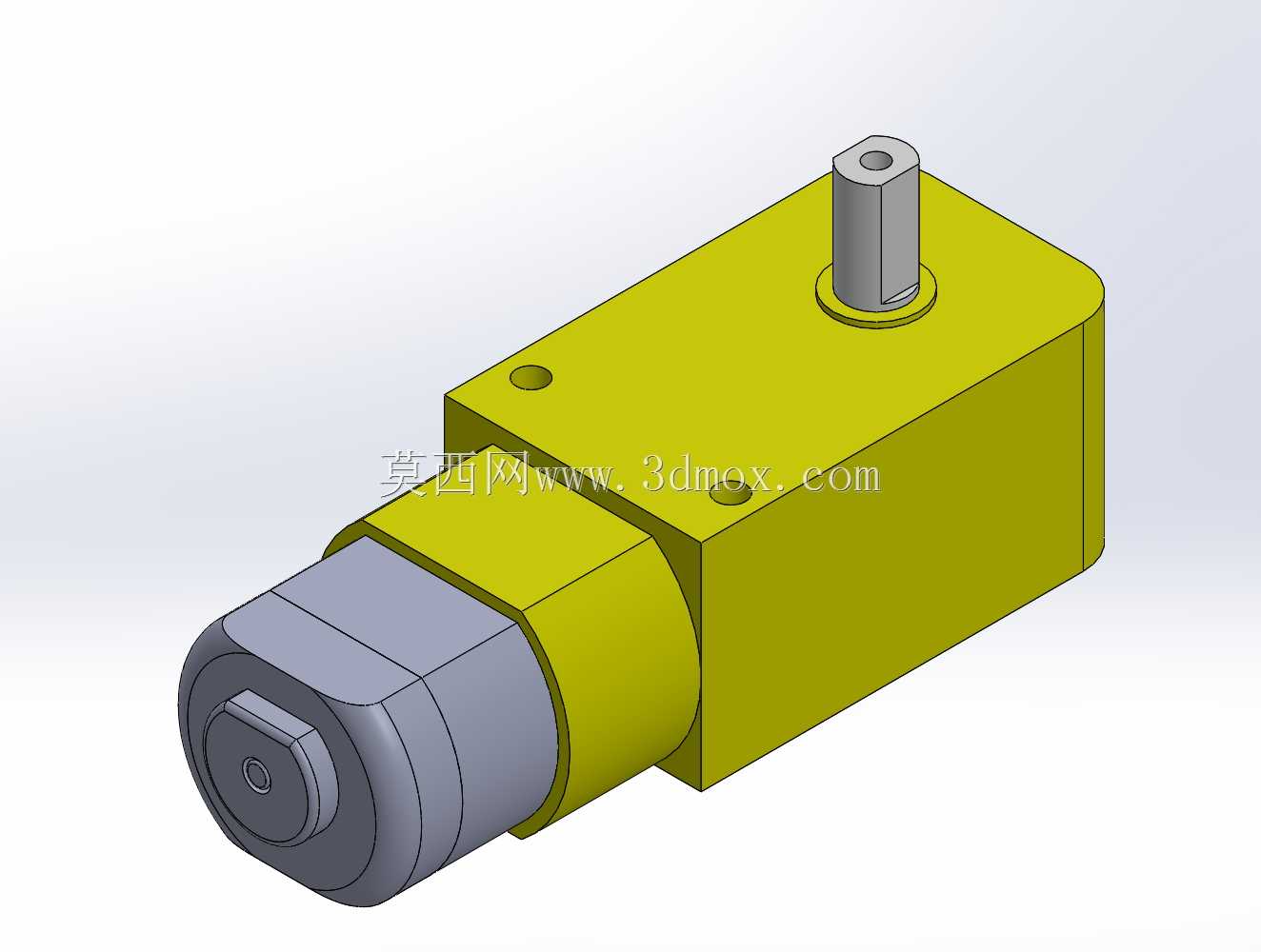

　　外形尺寸上，整个单元的轮廓边界非常规整，圆柱电机段和方形减速段的衔接处做了平滑过渡，没有突出的突兀结构，输出轴从减速腔体的顶面垂直伸出，轴端做了扁位结构，方便和负载端的传动件做周向固定，避免传动过程中出现打滑空转的问题。安装边界方面，需要注意在电机尾部预留出接线与散热的空间，不要紧贴其他发热元器件布置，输出轴的伸出段长度要匹配负载连接件的配合深度，避免轴端顶死或者配合长度不足导致传动不稳；减速腔体侧面的两个定位小孔可以作为安装时的定位基准，在安装板上加工对应的定位销孔就能快速完成部件的对位，减少装配时的调整工作量。

　　从功能特性上看，集成齿轮减速结构的设计能把直流电机本身的高转速低扭矩输出，通过齿轮组的减速比转换为低转速高扭矩的输出特性，匹配小型负载的驱动需求，同时规整的外壳结构也能对内部齿轮组形成有效防护，避免日常使用过程中灰尘、细小碎屑进入啮合区域造成齿轮磨损或者卡滞。在做整机结构布局的时候，这类一体化动力单元可以直接嵌入到设备的结构空腔里，不需要额外设计防护外罩，方形的腔体外壳也能和常见的铝型材框架、塑料结构壳体很好地贴合固定，相比圆形的直出电机，在安装固定的便利性上有明显优势，不需要额外设计弧形抱紧结构来固定电机本体，只需要通过减速腔体上的安装孔就能完成牢靠的锁付。

　　很多工程师在做方案验证阶段，会优先选用这类简化结构的模型做整体布局干涉检查，因为它保留了实际部件的所有关键安装尺寸与轮廓边界，省略了内部齿轮齿形、绕组细节等不影响整机布局的特征，能大幅提升三维装配时的运算效率，同时不会出现安装位错位、空间预留不足的问题。在实际选型匹配的时候，还要结合负载的实际转速、扭矩需求匹配对应的减速比参数，这个简化结构的接口尺寸是通用化的，可以适配同安装规格不同减速比的同系列产品，在方案迭代的时候不需要重新调整安装位的结构设计，只需要更换对应参数的动力单元就能完成性能调整，能有效缩短产品的开发迭代周期。
