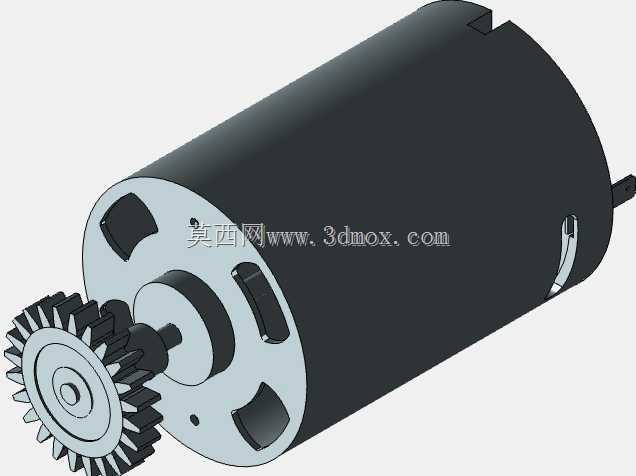

小型直流剃须刀驱动电机结构设计

这款小型驱动电机的结构设计，首先要匹配手持类小家电的紧凑安装空间，整体采用同轴圆柱式布局，输出端集成金属传动齿轮，可直接与剃须刀的动刀模组啮合，省去额外的传动转接结构，能有效压缩整机的轴向尺寸，适配手持剃须产品的握持空间要求。从实际应用场景来看，这类小尺寸直流电机除了适配往复式、旋转式剃须刀的动力需求，也可直接移植到迷你电动玩具、小型手持按摩器具、桌面微型传动装置中，作为核心动力输出单元使用，负载特性匹配低转速大扭矩的小功率传动场景，启动电流小，干电池供电场景下也能获得稳定的输出表现。

设计过程中，机壳采用两段式拼接结构，前段金属壳承担定子磁钢的固定与输出轴的径向支撑，后段壳体容纳换向器与电刷组件，拼接处设置定位止口，保证前后轴承的同轴度公差控制在0.02mm以内，避免高速运转时出现轴系窜动、电刷偏磨的问题。输出轴采用台阶式设计，齿轮安装位设置轴肩定位，配合卡簧完成轴向固定，输出端伸出长度严格匹配剃须刀刀网与动刀的安装间隙，不会出现轴伸过长干涉刀网、或是过短导致动刀啮合不到位的情况。安装边界上，电机整体外径控制在常规小型手持产品的通用尺寸范围内，机身无突出的安装耳，可直接通过过盈配合压入产品的电机安装仓，仓体内部设置周向防滑筋，避免电机运转时出现跟转问题，接线端采用侧出式焊片，不会额外占用轴向空间，方便仓内走线布局。

功能特性层面，这款电机的磁路采用两极永磁体设计，空载转速匹配剃须刀的刀头切削转速要求，额定负载下的扭矩足以带动刀头完成胡须切削动作，运转噪音控制在手持小家电的允许范围内，不会产生刺耳的高频振动。电刷采用高耐磨铜石墨材质，匹配换向器的表面粗糙度要求，能保证长期启停、正反转切换下的接触稳定性，延长整机的使用寿命。设计时特意平衡了转子的动平衡精度，转子组件在绕线完成后做整体动平衡校正，剩余不平衡量控制在小功率电机的标准范围内，减少高速运转时的机身振动，避免手持使用时出现麻手的问题。

从结构选型的角度看，这类迷你直流电机的设计不需要复杂的冷却结构，依靠金属机壳的自然散热即可满足持续运转的散热需求，机身表面光滑无多余凸起，方便生产过程中的自动化装配，压入安装仓时不会出现卡滞问题。输出端的齿轮采用模数0.5的小模数金属齿轮，齿面做硬化处理，能承受刀头切削时的冲击载荷，不会因为胡须卡滞出现断齿问题。前后轴承采用含油轴承，不需要额外加注润滑脂，长期运转下依靠自身含油即可完成润滑，减少后期维护需求，也避免润滑脂渗漏污染刀头组件。

在适配不同产品场景时，这款电机的安装尺寸具备一定的通用性，只要安装仓内径、轴伸尺寸匹配，就可以直接替换同规格的其他微型电机，不需要额外修改产品的结构模具。接线焊片的位置统一设置在机身尾部侧面，适配不同产品的走线方向，焊片表面做镀锡处理，方便生产时的快速焊接，减少虚焊风险。整体结构没有多余的复杂零件，零件总数控制在小功率电机的合理范围内，适合大批量生产装配，零件的加工公差都按通用五金件的经济精度设定，不需要过高的加工精度即可满足装配要求，能有效控制生产制造成本，适配消费类小家电、迷你玩具这类对成本敏感的产品场景。
