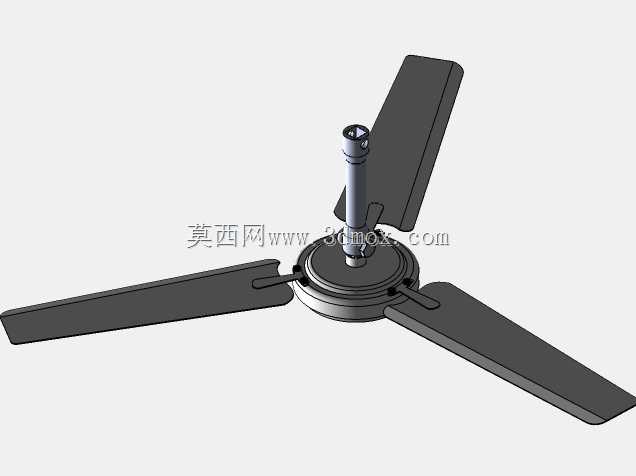

三叶家用商用吊顶通风降温吊扇结构

　　日常做结构设计接触通风类电器时，吊扇是很典型的大空间空气循环设备，和落地扇、台扇的送风逻辑完全不同，它依托顶部安装的方式，不占用地面或桌面使用空间，送风覆盖范围更广，适合层高足够的厂房车间、食堂、大型商超、农村自建房堂屋、学校教室这类开阔场景使用。这款三叶吊扇的结构设计，首先要考虑的是安装后的动平衡问题，三个叶片沿中心电机座呈120度均匀分布，每片叶片的翼型截面都做了等曲率的顺滑过渡，转动时可以稳定切割空气形成向下的推送气流，不会因为叶片重量不均产生运行抖动，长期使用也不会出现吊杆连接部位的松动异响。

　　从结构组成来看，最上方的吊杆是核心承重部件，内部走供电线路，外部采用金属管材做结构支撑，上端适配建筑顶部的预埋膨胀挂点，下端和电机上盖做刚性连接，连接部位做了防脱卡扣设计，避免长期运行的振动导致连接松脱。中间的电机座是整台吊扇的动力核心，外壳采用一体冲压的金属结构，既可以防护内部的定子转子组件，也作为三个叶片的安装基座，每个叶片和电机座的连接位置都设置了可调角度的安装位，出厂时可以统一校准叶片的安装倾角，保证三个叶片的送风角度一致，避免气流紊乱。叶片部分采用了长条形的渐宽设计，从靠近电机座的根部到外端的叶尖，宽度逐步增加，同时叶尖做了小幅上翘的弧度处理，这个设计可以降低叶片转动时的风阻噪音，也能减少叶尖位置的气流涡流损失，提升送风效率。实际选型安装时，要注意吊杆的长度需要匹配现场的层高，保证吊扇叶片最低点距离地面的高度不低于2.5米，避免人员误触转动的叶片，同时叶片距离周边墙体或者障碍物的水平距离要预留至少0.3米的安全间隙，防止转动过程中剐蹭周边物体。

　　设计建模过程中，需要重点校核几个关键位置的强度：首先是吊杆和顶部挂点的连接强度，要能承受整台吊扇重量的5倍以上拉力载荷，避免坠落风险；其次是叶片和电机座的连接螺钉强度，要能承受叶片高速转动时的离心力，不会出现叶片飞出的情况；另外整个转动组件的动平衡校准是建模阶段就要考虑的，每个叶片的重量差要控制在5克以内，安装孔位的位置度公差要控制在0.2毫米以内，保证组装后整体的转动偏心量不超过0.1毫米，这样运行时的振动和噪音才能控制在合理范围内。

　　和多叶吊扇相比，三叶结构的吊扇转动惯量更小，电机启动时的负载更低，同等功率下的送风距离更远，适合层高3米到5米的空间使用，气流从顶部向下推送后，可以沿着地面向四周扩散，再沿墙面上升回到顶部形成完整的空气循环，不会像直吹风扇那样只覆盖小范围区域，整体的空气搅动效果更好，在大空间里使用的舒适度更高。建模时各个部件的配合公差也需要注意，电机上下盖的配合止口采用间隙配合，方便组装时的定位，同时预留密封胶圈的安装槽位，避免灰尘或者蚊虫进入电机内部影响轴承寿命；吊杆和电机座的连接位置设置了橡胶减震垫，可以过滤电机运行时的微小振动，避免振动传递到建筑顶部结构产生共振噪音。叶片的根部做了加厚处理，因为这个位置是转动时受力最大的区域，加厚设计可以提升叶片的整体刚性，不会因为长期转动出现叶片变形下垂的问题，保证长期使用后送风角度不会发生变化，维持稳定的送风效果。
