120mm带LED发光结构电脑机箱轴流散热风扇

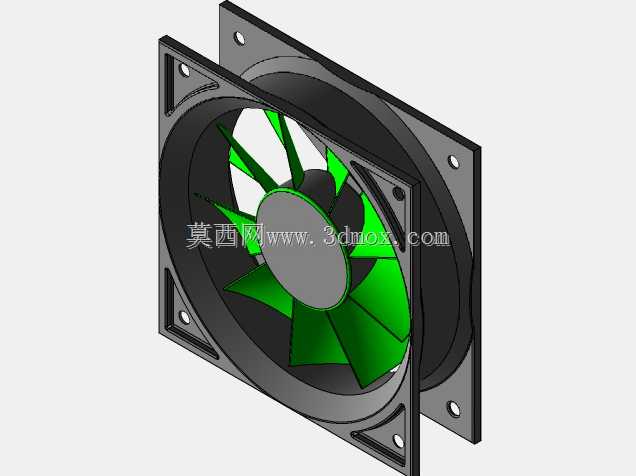

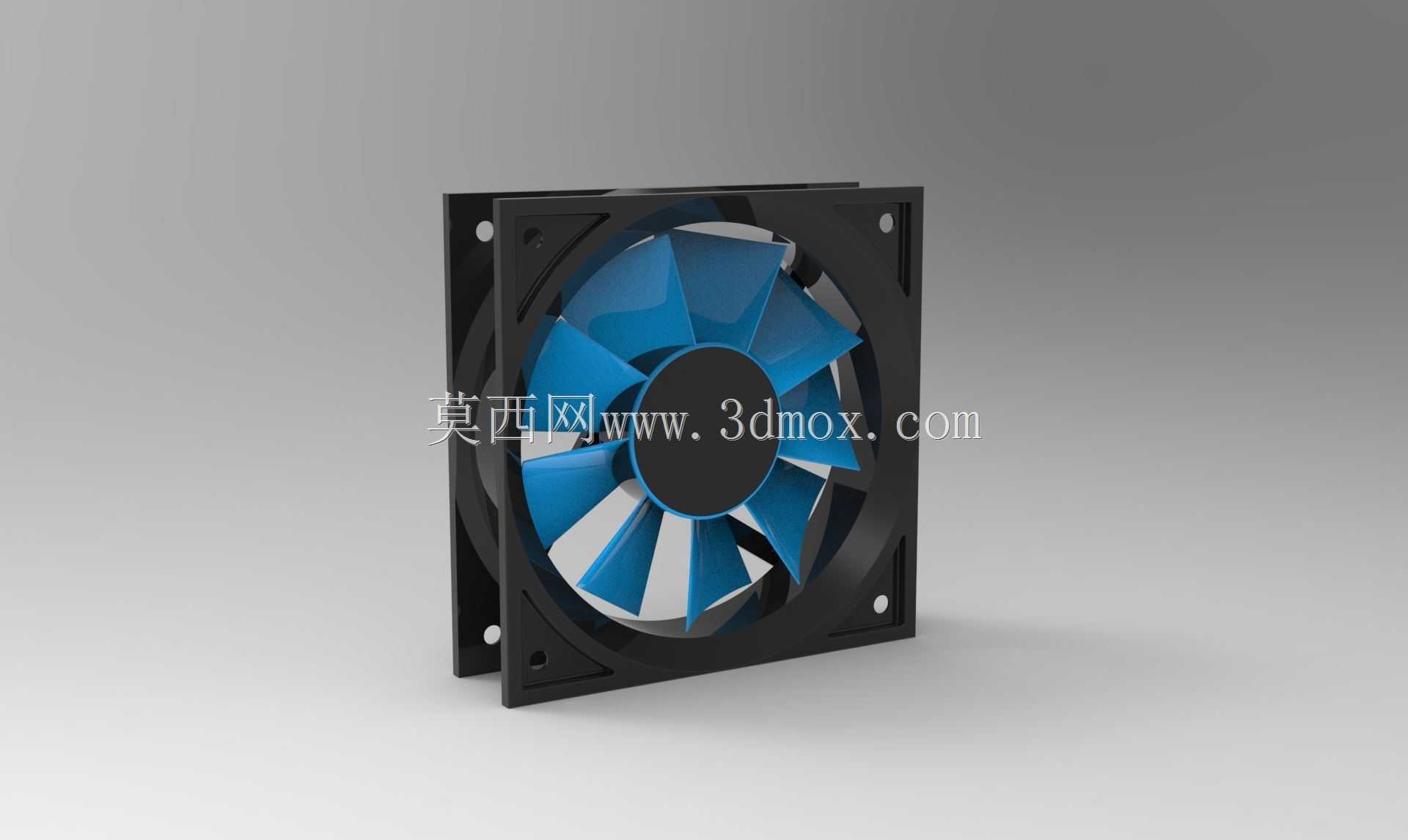

　　在桌面级PC硬件散热体系里，120mm规格的轴流风扇是应用覆盖度最高的风冷部件，不管是ATX、MATX还是ITX规格的机箱，几乎都预留了对应尺寸的安装位，同时一体式水冷排、塔式CPU散热器、显卡风冷模组也大量采用该尺寸的风扇作为风冷执行单元，这款带LED发光结构的120mm机箱风扇，就是针对常规机箱散热+侧透机箱光效需求做的结构设计。从实际使用场景来看，这类风扇主要承担机箱内部的风道构建职责：安装在机箱前面板、底部位置时作为进风单元，将外部冷空气导入机箱内部，覆盖硬盘仓、显卡、电源等发热区域；安装在机箱后部、顶部位置时作为出风单元，将CPU、显卡等核心发热件排出的热空气快速抽出机箱，形成有序的空气流通路径，避免机箱内部积热导致硬件降频。从功能特性上看，这款风扇采用7片后掠式叶片设计，叶片前缘做了切角处理，能够在相同转速下降低叶片切割空气产生的紊流噪音，同时提升单位时间的送风量；叶片根部与轮毂连接位置做了圆弧过渡，减少应力集中的同时，也能降低叶片旋转时的气流阻力；中心轮毂位置预留了LED灯珠的安装空间，发光光线可以顺着半透明的绿色叶片向外投射，在侧透机箱内形成均匀的光效，不会出现局部光斑过亮的问题。设计过程中首先要明确安装边界的尺寸约束：120mm风扇的外框为标准正方形，安装孔位的中心距严格遵循105mm的行业通用规范，四个角的安装孔预留了减震胶钉的安装空间，安装孔周边做了加厚凸台结构，避免螺丝锁附时导致外框开裂；外框厚度为25mm，是标准12025风扇的厚度尺寸，能够兼容绝大多数机箱的安装位、冷排的固定位，不会出现厚度超差导致侧板无法闭合、冷排安装干涉的问题。

　　外框的四个边角做了45度倒角处理，既可以避免安装时锋利边角划伤操作人员，也能减少安装过程中与机箱钣金、塑料面板的磕碰掉漆问题；外框内侧与叶片外缘的间隙控制在1.5mm以内，间隙过大会导致叶片边缘漏风，降低送风效率，间隙过小则容易因为叶片旋转时的细微抖动产生擦框异响，这个间隙值是经过多轮样机测试验证的平衡值。风扇的支撑筋采用4根对称分布的结构，从外框延伸到中心电机安装位，支撑筋的截面做了翼型处理，能够打乱叶片吹出的旋转气流，将旋流转化为直流，提升送风距离，同时降低气流穿过支撑筋时产生的风噪。

　　中心电机位的内孔预留了标准的含油轴承或液压轴承安装空间，轴承位的同轴度公差控制在0.02mm以内，避免轴承安装偏斜导致风扇旋转时出现抖动、异响，缩短使用寿命。接线位置从外框侧边引出，出线口做了圆角护线结构，避免线材长期弯折出现外皮破损、线芯断裂的问题。从结构建模的细节来看，所有的壁厚都保持均匀，外框壁厚2mm，叶片壁厚从根部的2.5mm渐变到叶尖的1.2mm，既保证了结构强度，也避免了注塑生产时出现缩痕、缺胶等问题；所有的棱边都做了最小R0.3的圆角处理，没有尖锐的直角结构，既符合注塑生产的脱模要求，也能减少应力集中导致的部件开裂。

　　在实际选型适配时，这款风扇可以直接替换同规格的原装机箱风扇，不需要额外修改安装孔位，不管是用于日常办公主机的静音散热改造，还是游戏主机的光效+散热升级，都能直接适配；对于结构设计从业者来说，这个模型的尺寸参数完全遵循行业通用规范，可以直接导入到机箱整机装配、散热器设计的装配体中，做干涉检查、风道仿真的参考，不需要重新核对安装尺寸，能够大幅提升设计效率。需要注意的是，这类风扇的安装方向需要结合风道需求确认，叶片带弧度的一侧为进风面，支撑筋一侧为出风面，装反的话会导致风道紊乱，反而降低整体散热效率；安装时优先采用橡胶减震钉固定，相比刚性螺丝固定能够进一步降低风扇旋转时的震动传递，减少整机的共振噪音。
