双规格滚子链轮链条传动组件结构设计

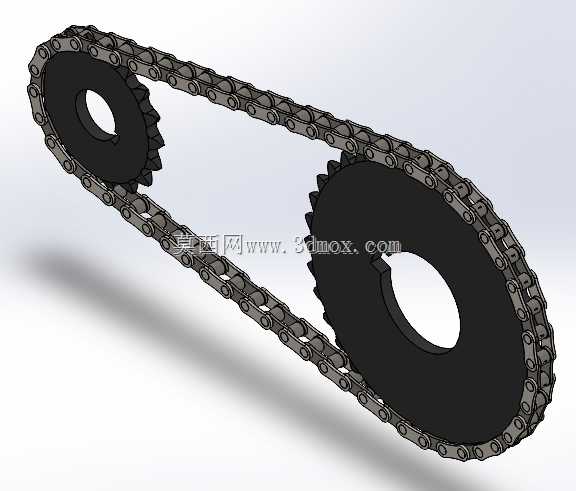

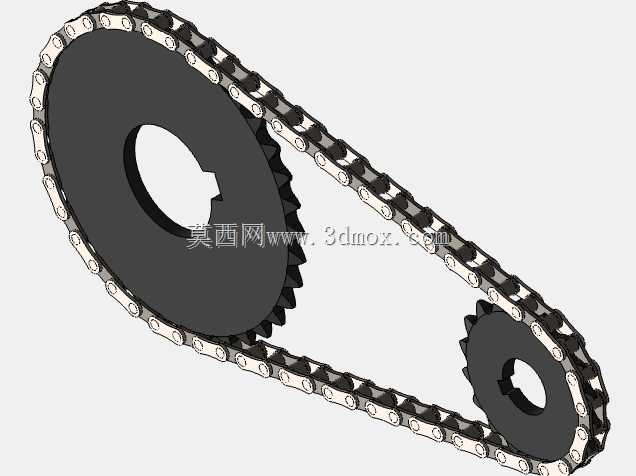

　　链传动作为机械传动系统中应用极广的动力传递形式，在输送设备、轻工机械、农业装备、机床辅机等场景中承担着定比传动、长距离动力输送的核心作用，相比带传动不存在弹性滑动问题，相比齿轮传动对安装中心距的适配性更强，能在低速重载、多粉尘、有油污的恶劣工况下保持稳定的传动效率。这套链传动组件包含两种不同齿数的链轮与配套滚子链条，可适配不同传动比的动力传递需求，小齿数链轮可作为主动轮安装在动力输出端，大齿数链轮作为从动轮连接负载端，通过链条的啮合实现转速与扭矩的转换，也可根据实际安装空间调整主从动轮的配置，满足不同速比的使用要求。

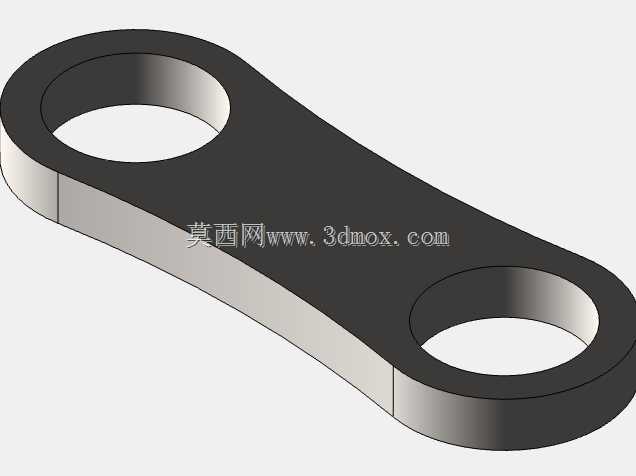

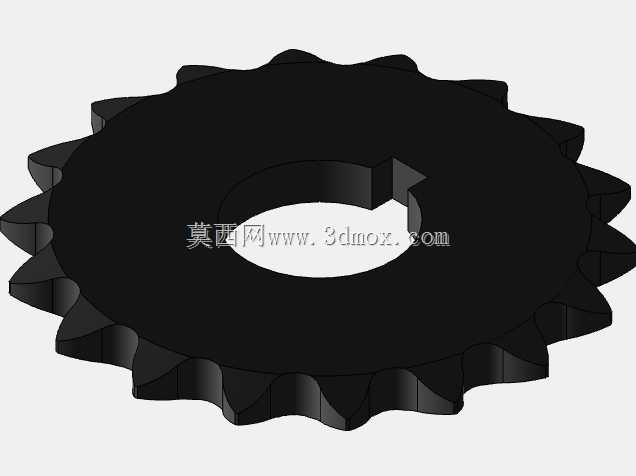

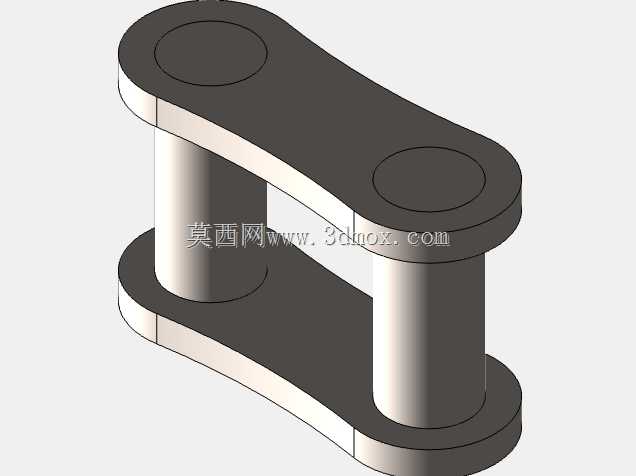

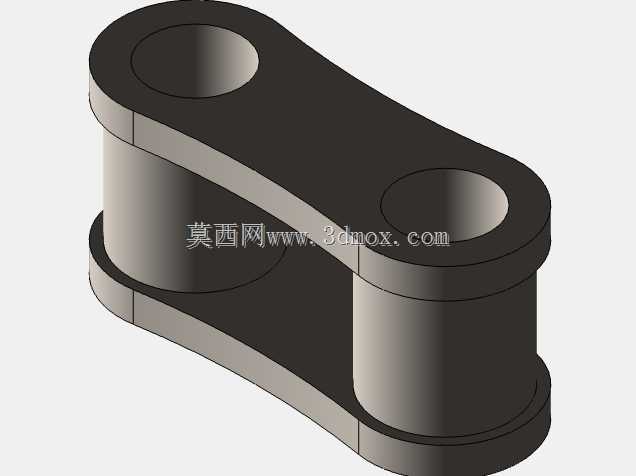

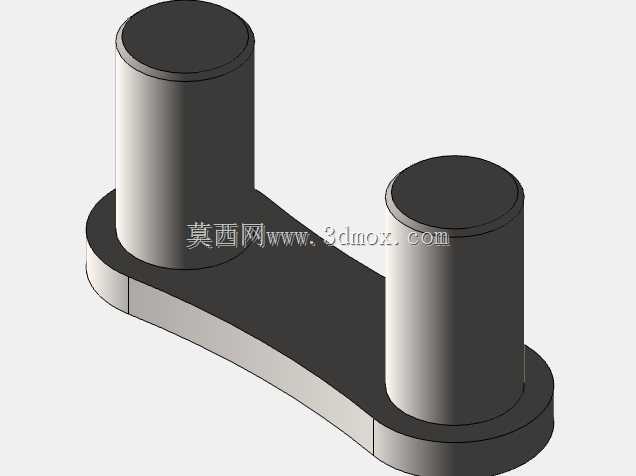

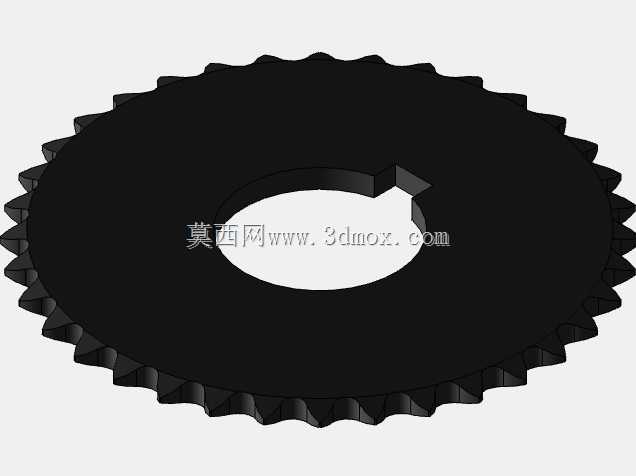

　　从结构设计层面来看，链轮采用了标准滚子链链轮的齿形设计，齿廓曲线符合链传动啮合的几何要求，能保证链条滚子平稳进入与退出啮合，减少啮合冲击与多边形效应带来的传动波动，链轮中心设置键槽安装孔，可通过平键与传动轴实现周向固定，传递额定扭矩，链轮的齿宽、齿顶圆、齿根圆尺寸均匹配对应规格的滚子链条参数，保证啮合间隙处于合理范围，既不会因间隙过大出现跳齿脱链问题，也不会因间隙过小导致卡滞、磨损加剧的情况。配套的滚子链条采用标准节距设计，链节由内链板、外链板、销轴、套筒、滚子组成，滚子可在啮合时沿链轮齿面滚动，大幅降低啮合过程中的摩擦损耗，链板采用等强度结构设计，在保证链节抗拉强度的前提下尽可能降低运动惯量，减少高速运转时的动载荷。

　　在实际设备选型与安装过程中，需要先确认传动系统的额定功率、输入转速、传动比需求，匹配对应齿数的链轮组合，同时要保证两链轮的安装端面处于同一平面，避免出现偏载导致链条单侧磨损加剧的问题，两轴的中心距需要根据链条节数合理调整，保证链条安装后有合适的垂度，通常垂度控制在中心距的1%到2%区间，垂度过大容易出现运转时链条抖动、跳齿，垂度过小则会加剧链条与链轮的啮合磨损，额外增加轴承的径向载荷。

　　这套组件的设计过程中，先通过标准链传动参数计算确定链轮的基本几何尺寸，包括分度圆直径、齿顶圆直径、齿根圆直径、齿槽形状，再根据轴的直径与传递扭矩大小确定轮毂长度、键槽尺寸，建模过程中对链节的配合间隙做了合理预留，销轴与外链板、套筒与内链板的过盈配合量符合装配工艺要求，套筒与销轴、滚子与套筒之间的间隙满足相对转动的需求，可直接用于链传动系统的结构验证、装配干涉检查，也可作为同类型传动设计的参考模板，帮助设计人员快速完成链传动方案的搭建与校核，减少重复建模的工作量，缩短设备开发周期。在日常运维场景中，这类链传动组件需要定期检查链条的磨损伸长量，当伸长量超过原节距的3%时就需要更换链条，避免出现跳齿故障，同时要定期加注润滑脂，减少链节铰接处的磨损，延长组件的使用寿命，链轮齿面出现明显磨损台阶时也要及时更换，防止啮合不良导致的链条断裂、传动失效问题。
