卧式液化石油气储存锅炉罐体结构

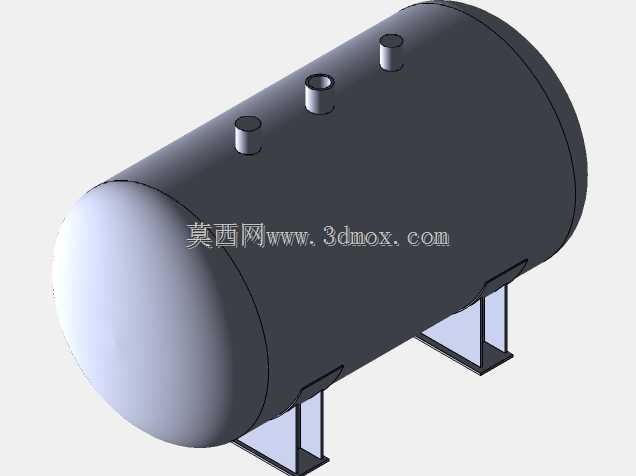

　　在中小型工业供热、民用燃气调压储配站点的现场布局里，这类卧式承压储罐是衔接上游气源输送与下游用气终端的核心缓冲存储单元，日常运行中既要稳定存储带压液化石油气介质，也可作为锅炉系统的配套承压缓冲罐体，平衡用气负荷波动，避免上游供压骤变直接冲击后端燃烧或用气设备。从结构设计逻辑来看，罐体采用标准椭圆封头与圆柱形筒身对接焊的经典承压结构，这种构型能在同等壁厚、同等容积下实现更优的应力分布，筒身环向与轴向应力差值控制在合理区间，减少局部应力集中带来的疲劳损伤风险，适合长期带压静置运行的工况。

　　罐体顶部均匀布置三个径向接管，分别对应介质进液、出液、安全附件安装的接口需求，接管位置沿筒身轴向等距排布，既避开了封头与筒身连接的焊缝热影响区，也预留了足够的操作空间用于后续阀门、压力表、安全阀等附件的安装与日常检修，不会出现操作空间干涉的问题。底部采用两个对称布置的鞍式支座，支座的支撑面宽度、包角均按照卧式容器的载荷分布要求设计，能将罐体满液状态下的总重量均匀传递到安装基础上，支座与筒身接触位置设置了贴合弧面，避免局部接触应力过大造成筒壁变形，同时支座的安装孔位预留了足够的调整余量，适配现场基础施工的微小尺寸偏差，降低现场安装的对位难度。

　　从安装边界来看，这类卧式罐体的轴向长度、筒身直径的比例控制在3:1左右，既保证了足够的存储容积，也不会因为长径比过大造成运输、吊装过程中的挠度变形风险，安装时需要在支座与基础之间预留对应的沉降调整空间，避免基础不均匀沉降造成罐体附加应力。设计过程中需要重点考虑介质的饱和蒸气压特性，筒身壁厚计算要充分兼顾工作压力、液柱静压力、温度变化带来的热应力叠加影响，所有接管与筒身的连接位置均采用全焊透结构，对接焊缝位置预留了无损检测的操作空间，方便制造过程中开展射线或超声检测，确保焊缝质量符合承压设备的制造要求。

　　日常运行中，这类罐体的液位波动区间通常控制在筒体容积的10%到85%之间，顶部的三个接管可根据现场管路走向灵活分配功能，靠近封头位置的接管可作为排污接口使用，定期排出罐底沉积的杂质，避免杂质积累对罐体内部造成腐蚀或堵塞下游管路。鞍式支座的高度设计充分考虑了罐底排污操作、管路布置的空间需求，罐体安装完成后底部与地面之间预留的空间足够操作人员开展日常巡检、阀门操作、防腐维护等作业，不需要额外搭建过高的操作平台。在三维建模过程中，这类罐体的建模需要重点控制封头与筒身的对接精度，保证曲面连续无错位，接管的轴向、径向位置公差控制在合理范围内，支座的支撑弧面要与筒身外壁完全贴合，避免装配干涉，同时建模时需要预留出后续附件安装的装配基准，方便后续开展管路系统、安全附件的配套建模与装配校验，为后续的工程出图、应力仿真分析提供准确的三维模型基础。
