MicroUSB转Lightning接口转接头结构设计

日常数码设备使用场景中，不同接口制式的线缆兼容问题一直是用户端的高频痛点，这款Micro USB转Lightning转接头的设计初衷，就是解决存量Micro USB充电线无法为Lightning接口苹果设备供电、传输数据的问题，无需额外购置专用线缆，通过极小体积的转接部件实现跨接口标准的物理与电气连通。

从实际应用场景来看，这类转接头多用于外出便携场景、办公桌面多设备共用线缆场景，以及存量Micro USB线材的二次利用场景，用户不需要为不同接口的设备单独配备对应线缆，仅需一枚转接头即可完成接口匹配，大幅降低线材携带数量与采购成本。在功能特性上，该转接头一端为标准Lightning公头，可直接插入对应接口的苹果设备充电/数据端口，另一端为标准Micro USB母座，可匹配常规Micro USB公头线缆，内部集成对应引脚的电气连接通路，既支持5V常规充电电流的稳定传输，也可满足USB2.0速率下的数据传输需求，实现充电、数据同步双功能，无需额外驱动，即插即用。

设计过程中首先要把控的是两端接口的尺寸匹配精度，Lightning公头的外形尺寸、引脚间距必须严格符合对应接口规范，插入设备后不能出现松脱、接触不良或者过紧插拔困难的问题，公头部分的金属外壳厚度、绝缘基座尺寸都要控制在标准公差范围内，避免长期插拔后出现磨损导致接触失效。另一端的Micro USB母座同样要遵循通用接口尺寸标准，母座的卡扣弹性、引脚接触片位置要保证常规Micro USB公头插入后咬合稳固，不会出现轻微拉扯就断开连接的情况。

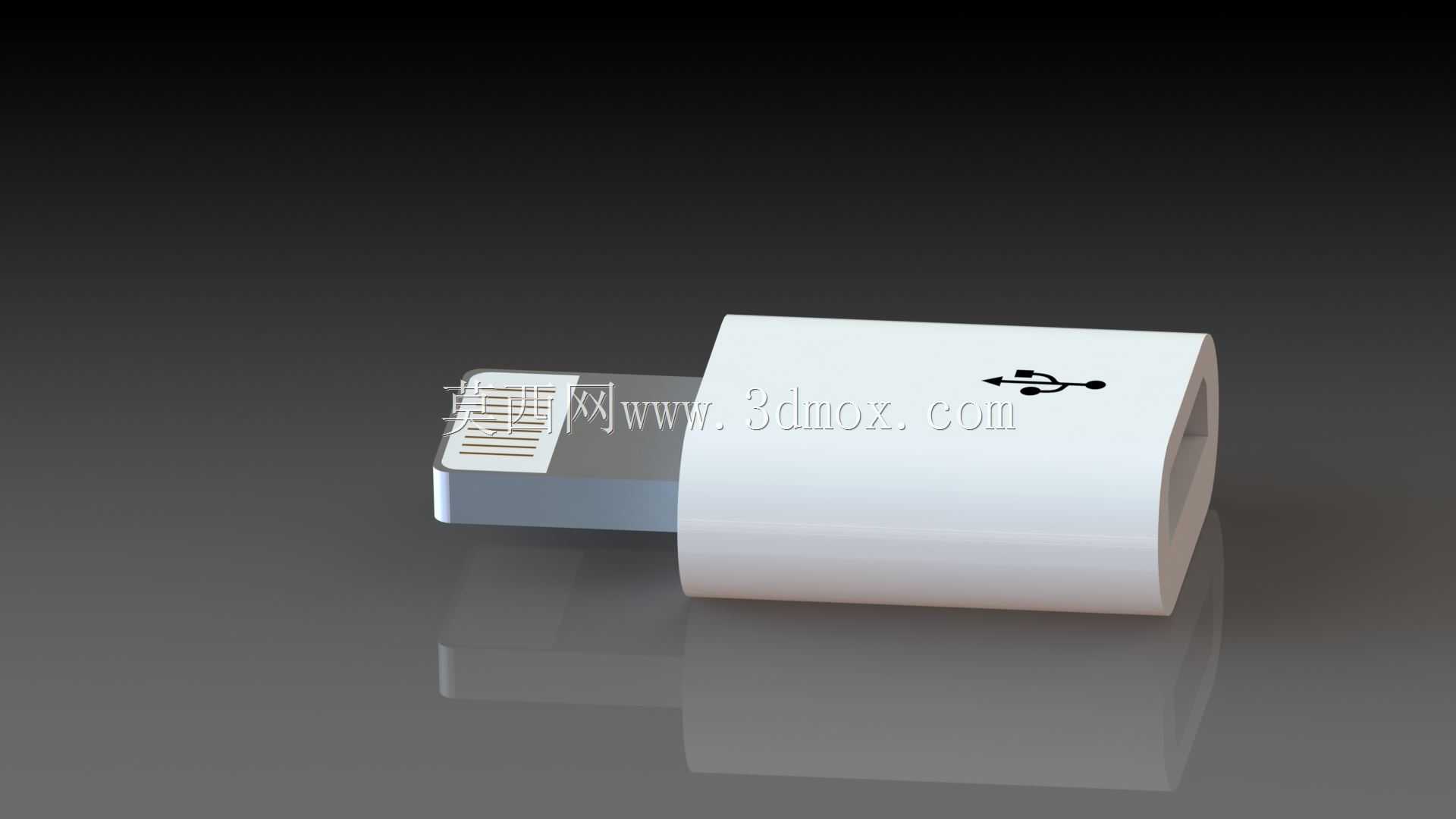

整体外壳采用一体化简约造型，主体为近似圆角长方体的结构，表面做光滑处理，边缘做圆弧过渡，没有尖锐棱角，既提升手持插拔的手感，也避免棱角刮蹭设备表面或者用户手部。外壳的内部腔体需要精准容纳两端接口的金属基座、内部连接线路，腔体的壁厚控制在兼顾结构强度与小型化需求的范围内，壁厚过薄会导致外壳受挤压时容易开裂，壁厚过厚则会增大整体体积，违背转接头便携小巧的设计初衷。整体长度控制在不遮挡设备相邻接口的范围内，当转接头插入手机等设备的底部接口时，不会因为转接头本体过宽影响旁边的耳机孔、扬声器开孔等结构，安装边界完全适配常规手持设备的接口周边布局。

结构设计上还要考虑长期使用的可靠性，公头与外壳的连接位置做加固处理，避免多次插拔后公头出现歪斜、与外壳脱落的问题；内部的电气连接部位做绝缘隔离处理，防止引脚之间出现短路风险，外壳选用具备一定绝缘性能与结构强度的工程塑料材质，既可以保护内部连接结构不受外力损坏，也能起到电气绝缘的作用，提升使用安全性。转接头表面印刷的USB标识清晰标注接口功能，用户可以快速识别接口方向，避免反插损坏接口。

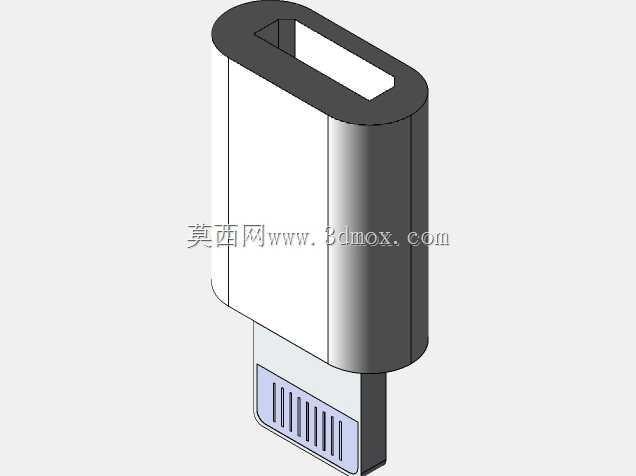

在建模过程中，需要重点还原两端接口的细节结构，包括Lightning公头的金属接触片位置、Micro USB母座的内部卡扣结构、外壳的圆角弧度与表面质感，同时要验证整体装配的干涉情况，确保内部各部件之间没有尺寸冲突，外壳合模位置的分型面设计合理，符合注塑生产的工艺要求，不会出现壁厚不均、倒扣无法脱模的问题。这类小型转接部件虽然结构不复杂，但尺寸精度要求高，每一处配合公差都会直接影响实际使用的插拔手感与连接稳定性，设计过程中需要反复核对接口标准尺寸，结合实际插拔的受力情况优化结构强度，保证产品在长期反复使用后依然能保持稳定的连接性能。
