外置弯折式通讯信号接收传输天线结构

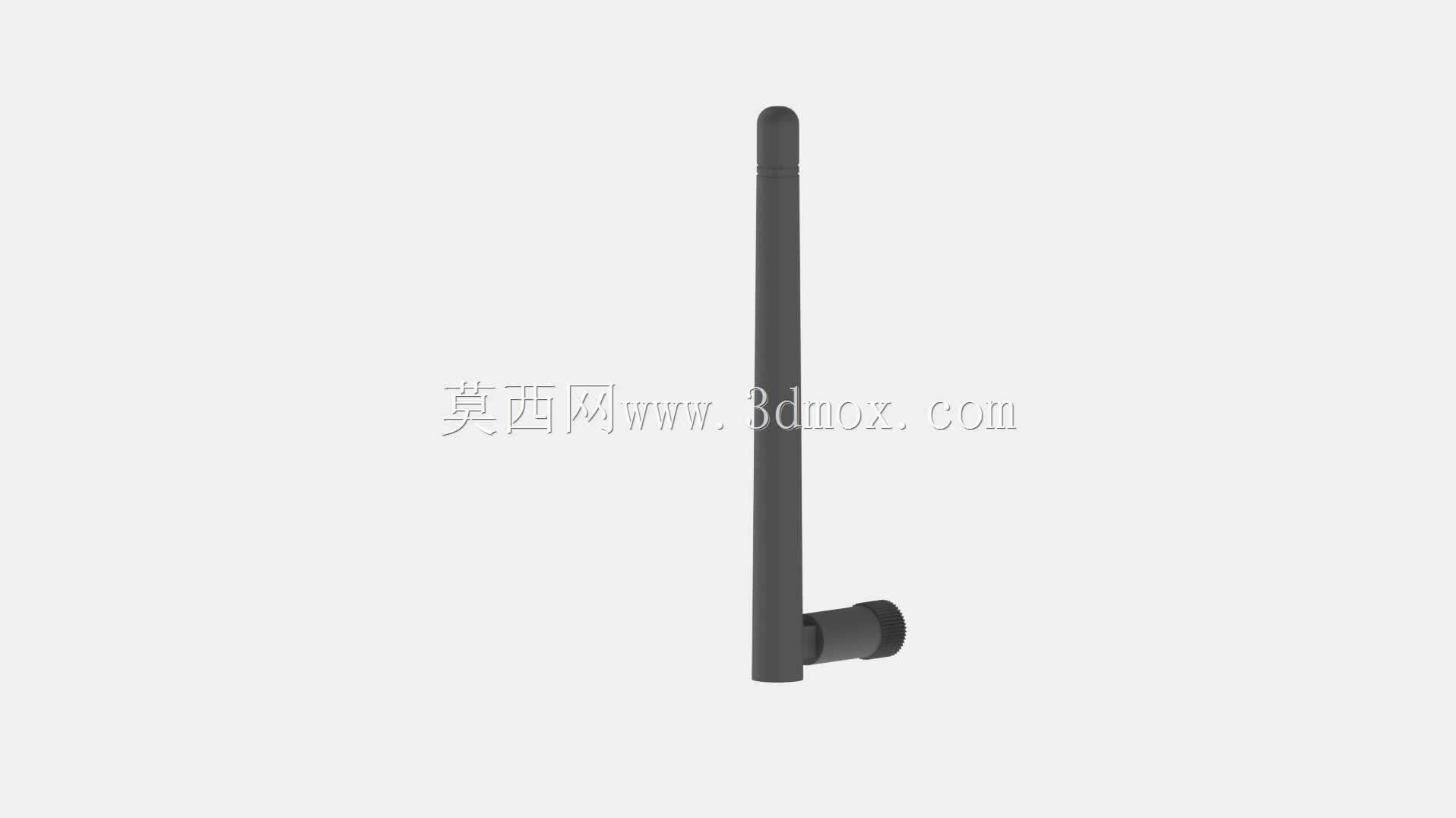

　　这款外置弯折结构的通讯天线，是无线通讯设备配套的常用信号收发部件，日常在工业无线数传终端、物联网网关、商用路由设备、工控无线通讯模块上都能见到同结构产品的应用，主要承担射频信号的接收与发射功能，直接影响设备的无线通讯距离与信号稳定性。从结构设计来看，天线采用L型弯折布局，杆身部分为细长圆柱造型，顶端做圆弧收边处理，避免尖锐边角在安装、运维过程中剐蹭操作人员或周边线路，底部的连接基座为同轴接头结构，可直接与设备端的SMA或同规格射频接口匹配，无需额外转接件即可完成装配。

　　设计阶段首先考虑的是安装后的空间适配性，直杆天线在设备壁挂安装、机柜内安装时容易出现突出距离过大、易被碰撞弯折的问题，而根部带90度弯折的结构，可让天线杆身平行于设备外壳表面延伸，大幅降低安装后的外凸尺寸，同时保留全向信号收发的性能，不会因为弯折结构造成信号覆盖角度的明显衰减。杆身内部采用常规的胶棒天线振子布局，外覆绝缘耐磨的工程塑料外壳，可适应常规工业场景下的温湿度变化，外壳表面做细磨砂处理，既可以提升手持调整角度时的摩擦力，也能避免长期使用后表面积灰留痕影响外观。连接基座的金属部分采用铜质镀镍工艺，保证射频连接的导通稳定性，同时具备基础的防锈抗氧化能力，适配室内外非极端恶劣环境下的长期使用。

　　从安装边界来看，接头部分的外径控制在常规射频接头的通用尺寸范围内，安装时仅需在设备面板预留对应规格的安装孔位，拧紧接头螺母即可完成固定，弯折处的转动阻尼经过适配，可在一定范围内调整杆身的朝向，方便现场安装时根据信号覆盖需求调整天线角度，无需额外工具即可手动调整到位。在实际工程应用中，这类天线的选型需要匹配设备的工作频段，结构建模时需要重点关注接头部分的配合尺寸精度，若接头尺寸偏差过大，会导致安装后接触不良，出现信号衰减、断续的问题；杆身部分的壁厚设计需要兼顾结构强度与信号穿透性，壁厚过薄容易在运输、安装过程中出现杆身断裂，壁厚过厚则会对射频信号造成不必要的屏蔽损耗。

　　这款模型完整还原了天线的外部结构特征，包括杆身的弧度、接头的台阶细节、弯折处的过渡圆角，可直接用于通讯设备的整机装配干涉检查、外观展示渲染，也可作为同类型天线产品结构设计的参考基准，帮助结构工程师在设备布局阶段提前预留天线的安装空间，避免后期装配时出现与周边结构件、线缆的干涉问题。在做设备整机的结构布局时，这类外置天线的安装位置需要尽量远离设备内部的强电磁干扰源，比如开关电源模块、高频变压器等部件，同时要保证天线安装后有足够的调整空间，不会被设备外壳、金属支架遮挡信号传播路径，建模时还原的弯折结构可以帮助工程师在设计阶段模拟不同调整角度下的天线位置，验证不同安装姿态下的空间兼容性，减少后期样机试制阶段的结构修改工作量。
