工业用铝壳三相异步驱动电机结构

在各类工业传动场景里，这类铝壳异步电机是覆盖面极广的动力输出核心，小到输送线的单段辊筒驱动、小型风机水泵的动力源，大到机床进给单元、包装机械的主传动配套，都能见到同结构产品的身影。不同于重型铸铁壳电机的厚重设计，这款电机采用散热筋一体化的铝质机壳，在保证结构强度的前提下大幅降低整机自重，对于需要频繁调整安装位置、或者对设备整体重量有严格限制的移动类工业设备、轻型自动化产线而言，这类轻量化设计的适配性要优于传统铸铁壳体产品。

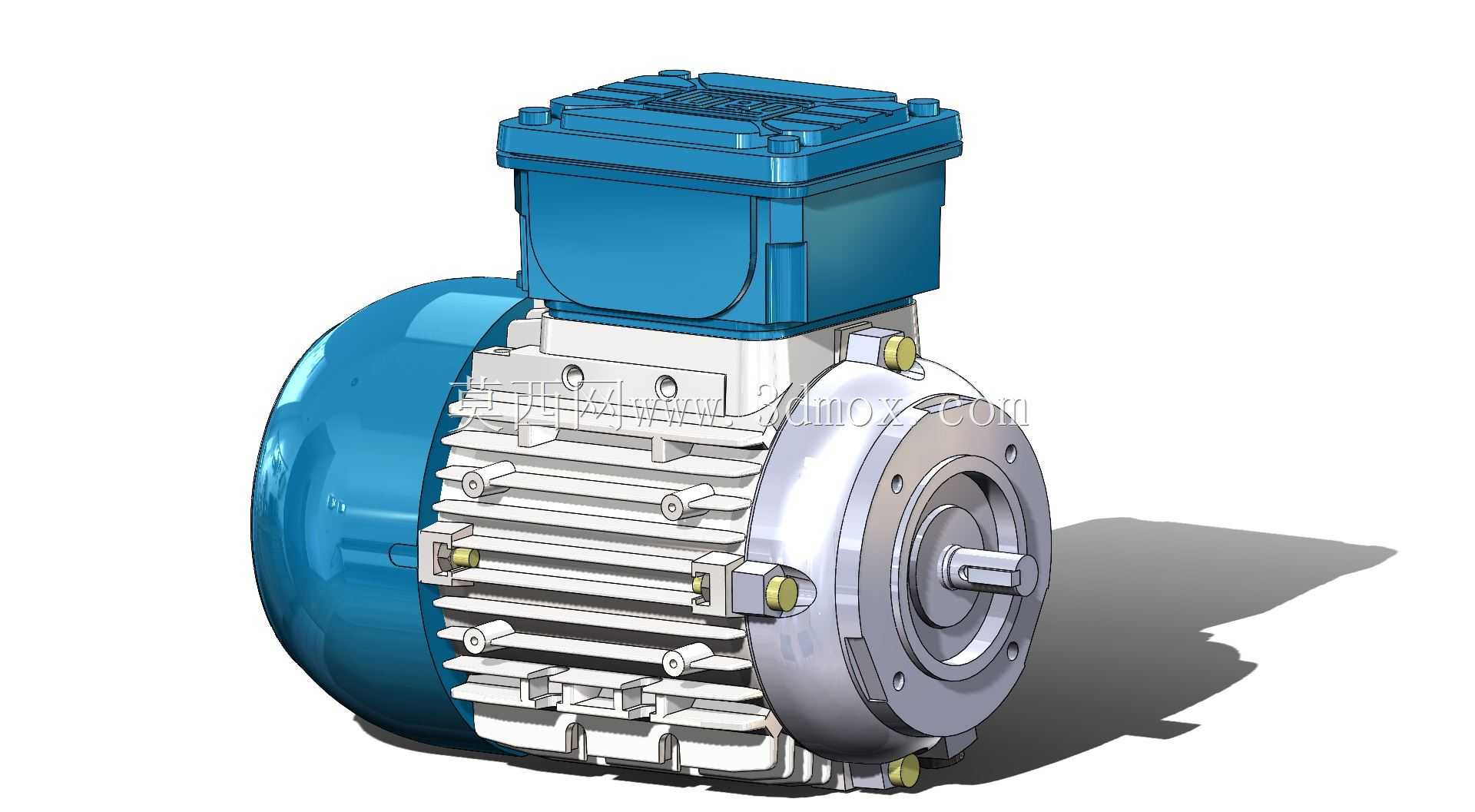

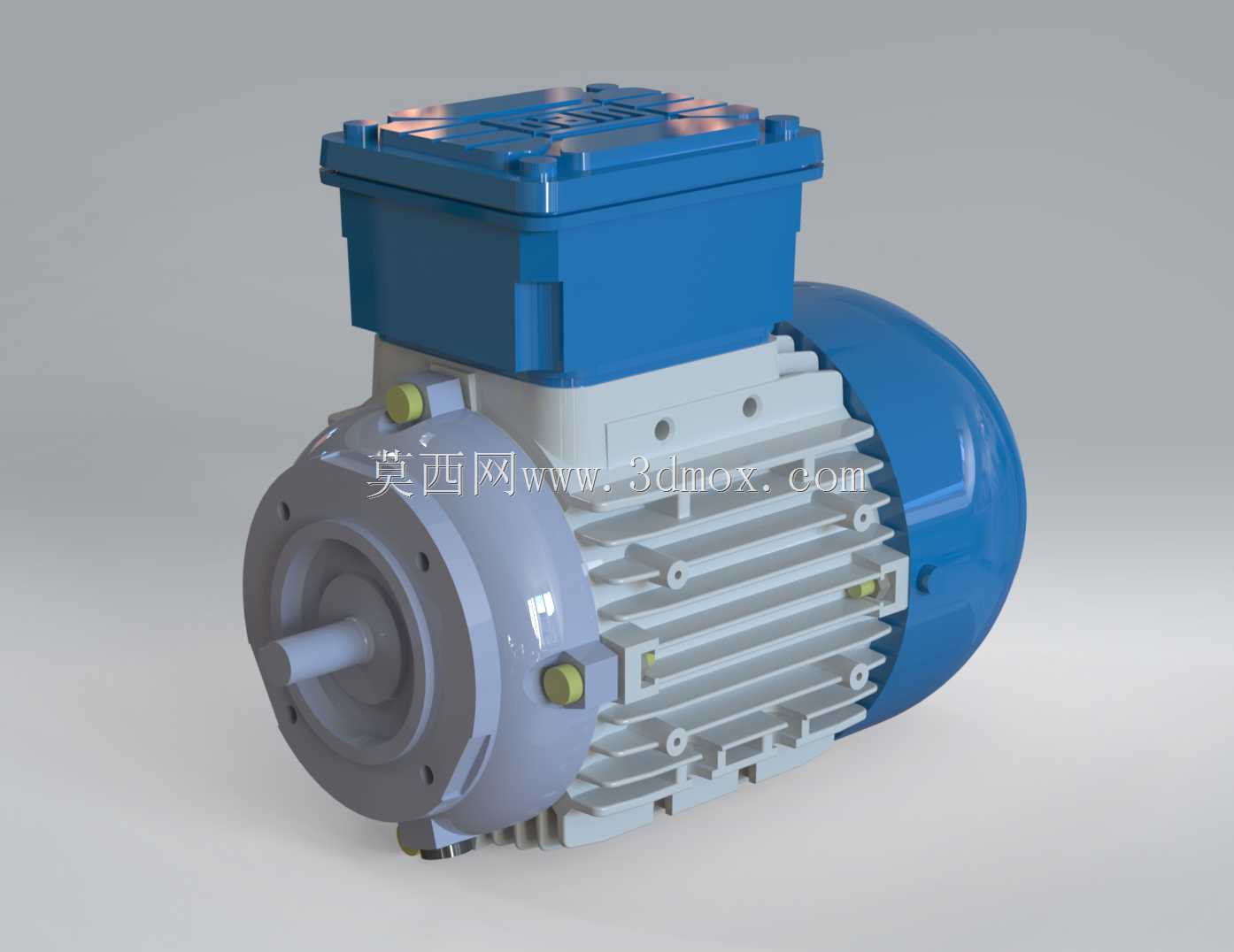

从实际安装边界来看，前端采用B5法兰式安装结构，法兰端面上的定位止口与安装孔位完全遵循通用工业电机的安装尺寸规范，不需要额外做转接法兰就能直接适配标准减速机、泵体、风机壳体的安装接口，输出轴的轴径、键槽尺寸也和同功率段的通用电机参数保持一致，现场替换时不需要重新加工连接部件，能大幅缩短设备维护、改型的装配周期。机壳表面的轴向散热筋并非等厚设计，靠近定子绕组发热核心区域的筋条高度更高、间距更密，端盖位置预留的散热间隙能配合后端风罩内的散热风叶，在转子运转时形成贯通机壳表面的冷却气流，避免连续高负载运行时绕组温升过快，适配S1连续工作制的使用需求。

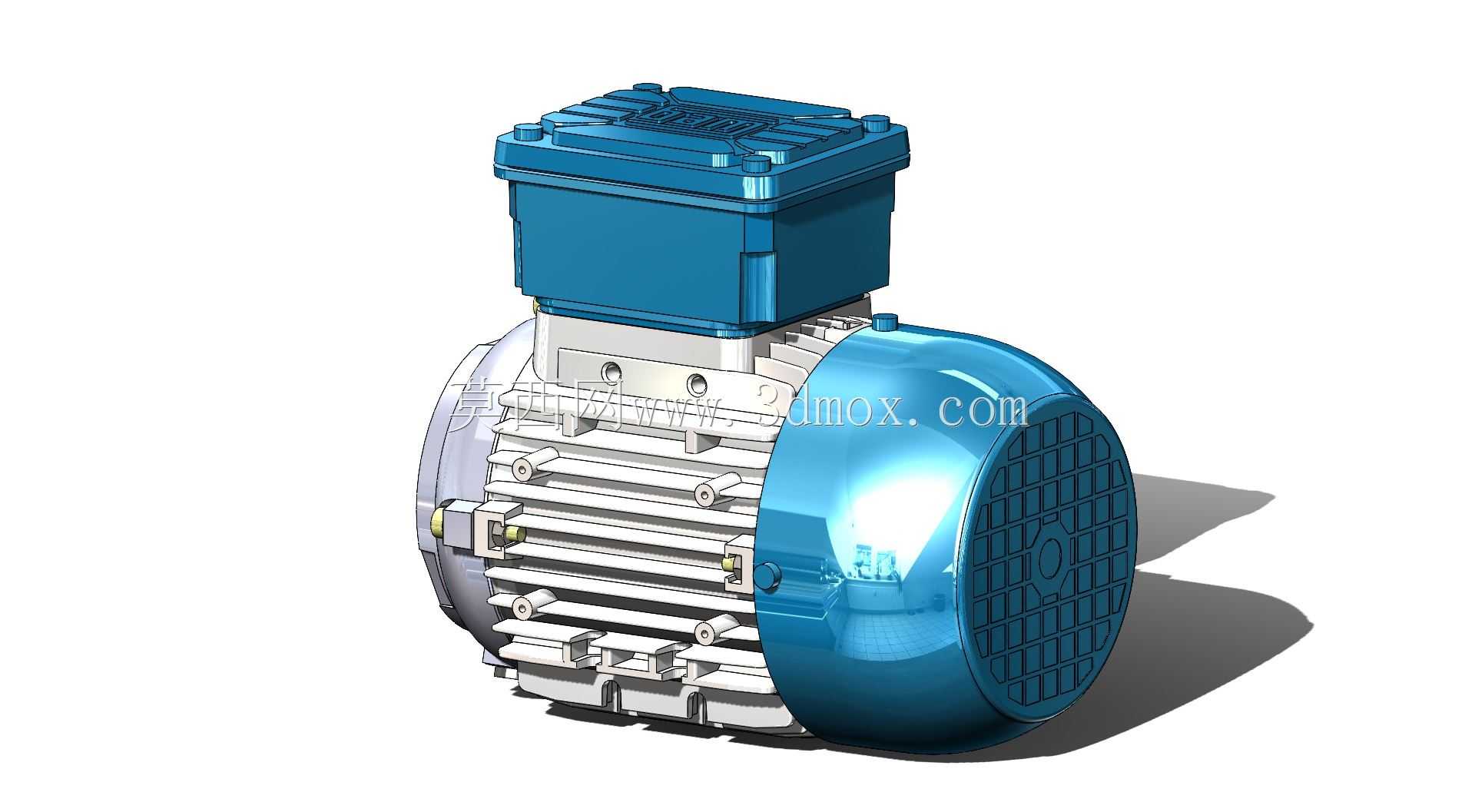

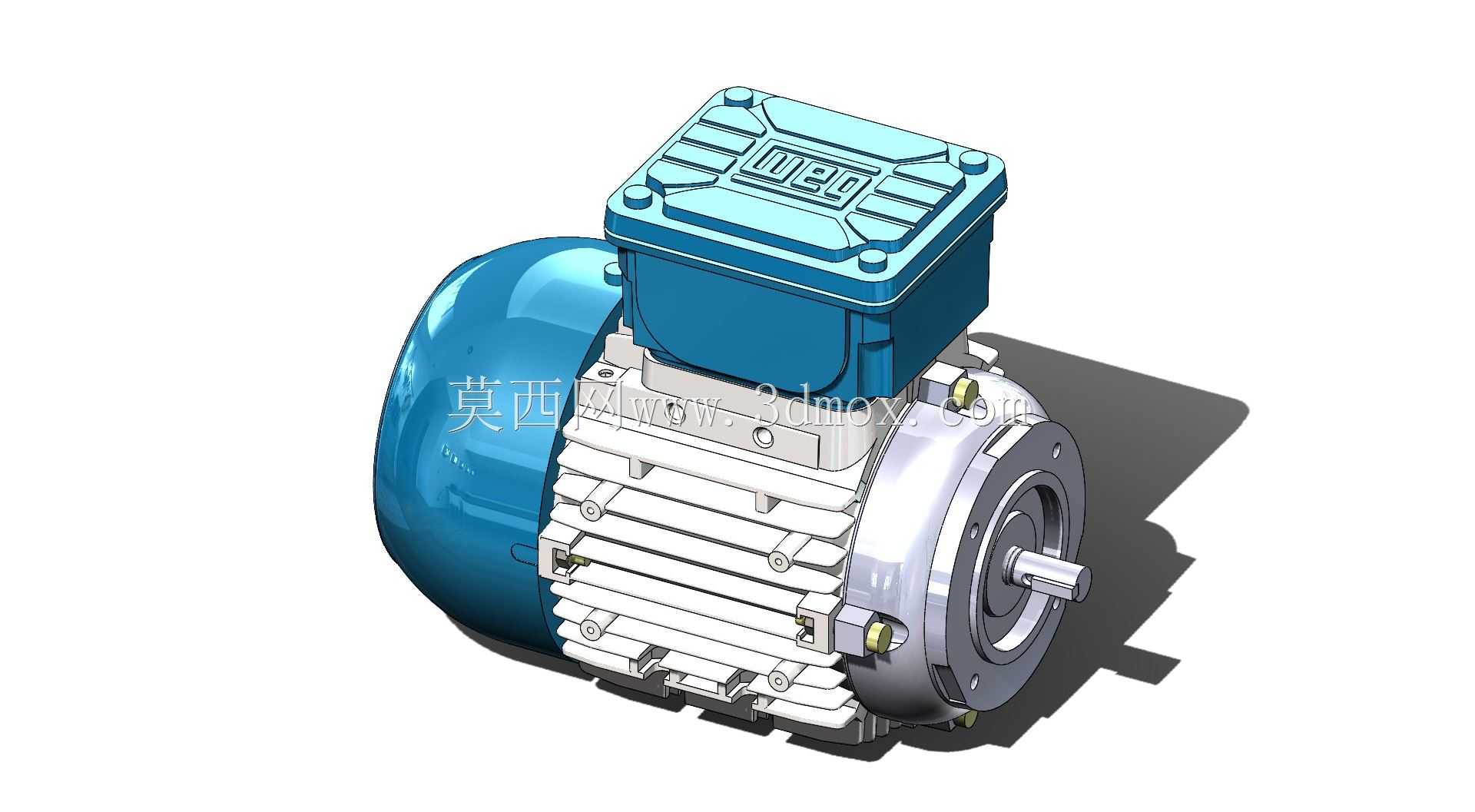

接线盒设置在机壳顶部的独立腔体位置，腔体和机壳主体之间做了密封隔层，接线端子的排布预留了足够的线缆弯折空间，现场接线时不需要额外扩孔就能完成电源线缆的引入与固定，接线盒盖的密封胶条能阻挡车间内的粉尘、切削液溅入接线腔体，降低电气短路的风险。前端盖和输出轴之间的密封结构采用双唇口油封，能阻挡外部的粉尘、水汽进入轴承腔，同时避免轴承润滑脂在运转过程中甩出，延长轴承的维护周期。后端的风罩采用镂空式防护结构，既保证冷却风的进风面积，又能防止外部杂物触碰高速旋转的散热风叶，符合工业设备的安全防护要求。

做三维结构设计时，这类电机的建模需要重点关注几个核心配合尺寸的公差匹配：首先是前端法兰止口与安装配合面的同轴度，止口和输出轴的同轴度偏差需要控制在0.02mm以内，否则装配后会出现输出轴径向跳动过大，连带连接的负载部件出现异常振动；其次是机壳内部定子腔的圆柱度，要保证定子铁芯压装后不会出现偏斜，避免定转子之间的气隙不均匀导致运转时出现电磁噪音、转矩波动；另外散热筋的排布要兼顾散热效率和模具成型的工艺性，筋条的拔模斜度控制在1.5°左右，既方便压铸模具脱模，也不会因为斜度过大导致筋条顶端厚度过薄，在装配、运输过程中出现磕碰断裂。

从功能特性上看，这款电机的定子绕组采用F级绝缘结构，能适应车间内较高的环境温度，转子采用铸铝鼠笼结构，启动转矩能达到额定转矩的2倍以上，面对输送线带载启动、泵体带压启动的场景时，不会出现启动堵转的问题。机座上预留的吊环安装孔能方便大机座号产品的吊装转运，端盖上的接地螺栓能保证设备可靠接地，满足工业现场的电气安全要求。在做设备整体布局设计时，需要注意给电机后端的风罩预留至少50mm的进风空间，不能将风罩直接贴靠在设备墙板或者其他部件上，否则会阻挡冷却风路，导致电机散热能力下降，长时间运行会触发过热保护。另外接线盒的位置可以根据安装需求调整方向，松开机壳和接线盒的连接螺栓就能将接线口调整到朝向侧面或者朝下的位置，适配不同方向的线缆走线需求，减少现场布线的弯折半径。

很多工程师在做设备选型建模时，容易忽略电机底部的安装脚尺寸（如果是B3安装形式的同系列产品），但这款B5法兰安装的机型，需要重点核对输出轴的伸出长度，避免轴伸过长顶到被驱动部件的内部结构，或者轴伸过短导致联轴器无法完全锁紧。轴承室的位置设计在前后端盖的加强筋交汇位置，能承受皮带轮、齿轮传动带来的径向载荷，不会因为长期受径向力导致端盖变形、轴承跑外圈。整体结构没有多余的冗余设计，所有外部结构都兼顾功能实现和工艺可行性，不管是做压铸模具开发，还是做设备的虚拟装配仿真，这套三维结构都能完整还原真实产品的装配关系与尺寸边界，不需要再做额外的结构修正就能直接用于设备的整体布局校核、运动干涉检查。
