Nema17规格42型两相混合式步进电机结构

在桌面级3D打印机的运动轴驱动、小型自动化点胶设备的位移滑台控制、桌面数控雕刻机的进给传动、实验室小型流体计量泵的动力输出这类对安装空间有严格限制、对低速运转扭矩平稳性有明确要求的场景里，Nema17规格的步进电机是应用占比极高的执行元件。这类电机的安装法兰遵循统一的行业尺寸规范，法兰边的安装孔中心距固定为42mm，适配绝大多数标准化的滑台模组、电机安装座、同步轮传动组件，不需要额外做定制化的安装转接件，能大幅缩短小型设备的结构设计周期。

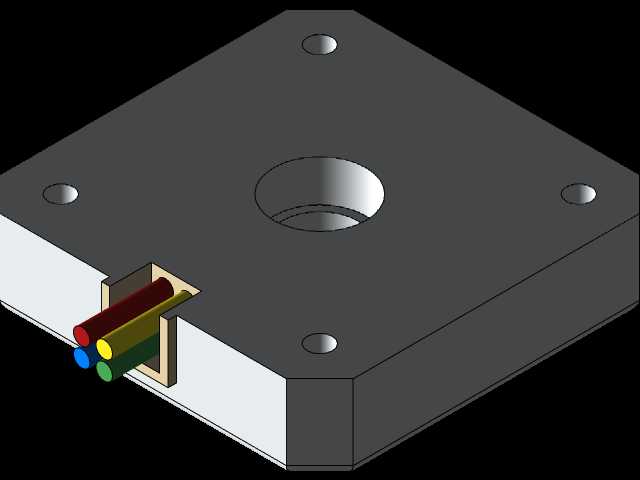

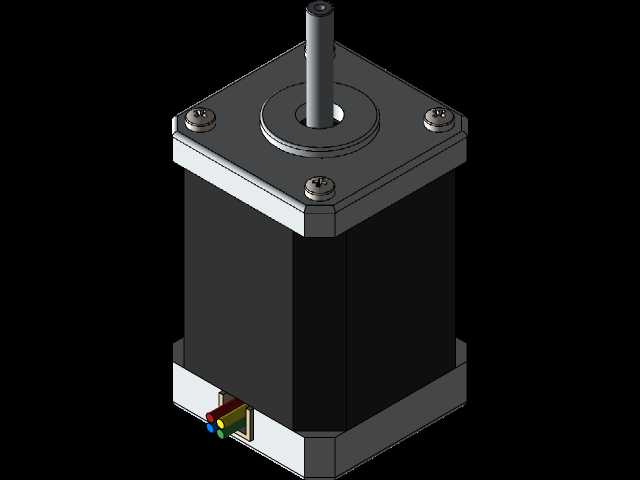

从结构设计的角度看，这款步进电机采用方形截面的机壳设计，机壳主体采用拉制成型的金属型材，两端的端盖通过机壳边角的四颗紧固螺丝完成压合固定，这种结构一方面能保证定子铁芯与机壳的同轴度，减少运转时的径向跳动，另一方面方形的外轮廓在设备内部安装时，能更好地贴合安装基准面，不需要额外设计防转结构，仅通过法兰面的螺丝锁紧就能保证电机在频繁正反转的工况下不会出现位移偏移。电机的输出轴采用单出轴设计，轴径为行业通用的5mm规格，轴端加工有适配D型切面的锁紧位，能兼容标准的同步轮、联轴器、小型齿轮等传动零件，装配时不需要对轴进行二次加工，靠锁紧螺丝的顶紧力就能传递额定扭矩，避免长期运转出现传动打滑的问题。电机尾部引出的多芯控制线采用侧出布局，出线位置靠近机壳端面的边角处，不会占用电机轴向的安装空间，在设备内部布线时能顺着机壳侧壁走线，减少线材弯折导致的线芯断裂风险。

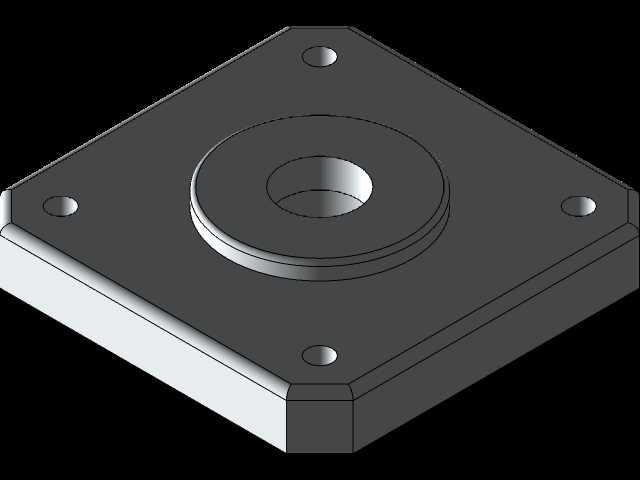

在实际选型匹配时，首先要确认电机的本体长度对应的扭矩参数是否满足负载要求，这款电机的安装边界需要注意几个核心尺寸：法兰面到输出轴轴端的伸出长度，决定了传动件与电机端盖之间的安全间隙，避免联轴器转动时摩擦端盖表面；机壳本体的方形截面尺寸，决定了安装座的内孔避让尺寸，要保证机壳与安装座孔壁之间留有0.1-0.2mm的装配间隙，既方便装配时的对位调整，也能避免电机运转时的轻微振动导致机壳与安装座产生硬接触异响；法兰面上的四个安装孔采用通孔设计，适配M3规格的内六角螺丝，安装时螺丝的拧入深度不能超过端盖的螺纹孔深度，避免螺丝顶到内部的定子绕组造成绝缘层破损。

从功能特性上看，这类两相混合式步进电机搭配对应的细分驱动器使用时，能实现0.9度或者1.8度的基本步距角，在16细分甚至更高细分的驱动模式下，能实现微米级的进给分辨率，完全满足小型自动化设备的点位运动控制需求。电机的定子绕组采用集中绕线方式，能保证低速运转时的扭矩输出平稳性，在每分钟0-300转的常用转速区间内，不会出现明显的共振区，搭配减震垫安装后能进一步降低设备整体的运行噪音。需要注意的是，这类电机在选型时不能只看标称的保持扭矩，还要结合实际运行的转速区间核对扭矩曲线，当转速超过600转/分钟后，电机的输出扭矩会出现明显下降，不适合高速连续运转的工况，更适合中低速的点位定位、短距离往复运动这类应用场景。

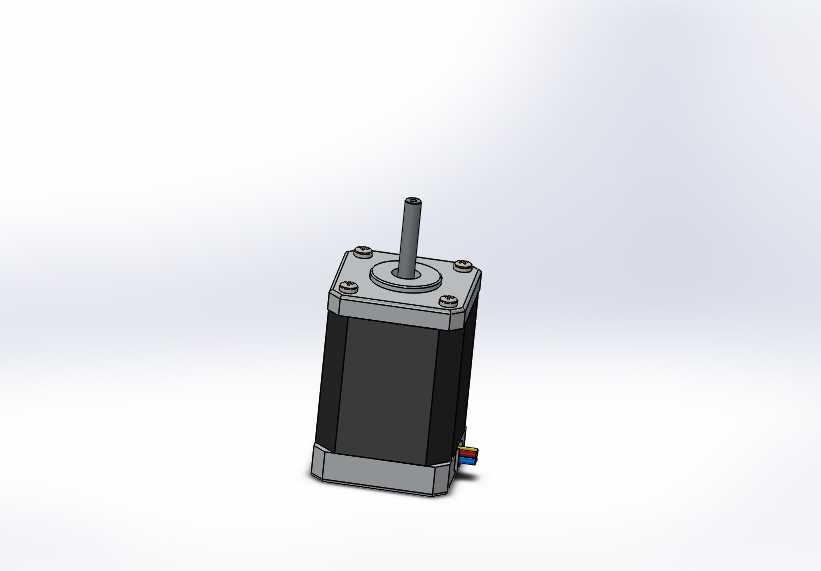

在三维建模过程中，对这类标准件的建模需要重点还原安装相关的所有配合尺寸，包括法兰面的平面度、安装孔的位置度、输出轴的直径公差、轴伸长度、出线口的位置与尺寸，这些尺寸直接影响后续整机装配时的干涉检查结果。建模时不需要过度还原内部的定子、转子、绕组等细节结构，除非是做电机本身的电磁仿真分析，在做设备整体结构设计时，只需要准确还原电机的外部轮廓与所有安装配合尺寸，就能满足装配校验、运动仿真的需求，同时能减少整机装配体的文件大小，提升大装配体的打开与运算效率。另外要注意电机输出轴的键位或者D型切面的方向，在装配时要和传动件的锁紧位方向对应，避免装配时出现方向错位导致的传动件无法安装的问题。

在实际设备装配调试时，这类步进电机的安装要保证法兰面与安装基准面完全贴合，不能有异物或者毛刺垫在结合面之间，否则会导致电机输出轴与传动组件的同轴度出现偏差，长期运转会加速轴承的磨损，甚至出现输出轴弯曲的问题。接线时要注意绕组的相序匹配，相序接反会导致电机运转方向反向，或者出现运转抖动、扭矩不足的问题，初次调试时要先低速点动确认运转方向正确，再逐步提升运行速度，避免高速运转时出现撞机问题。
