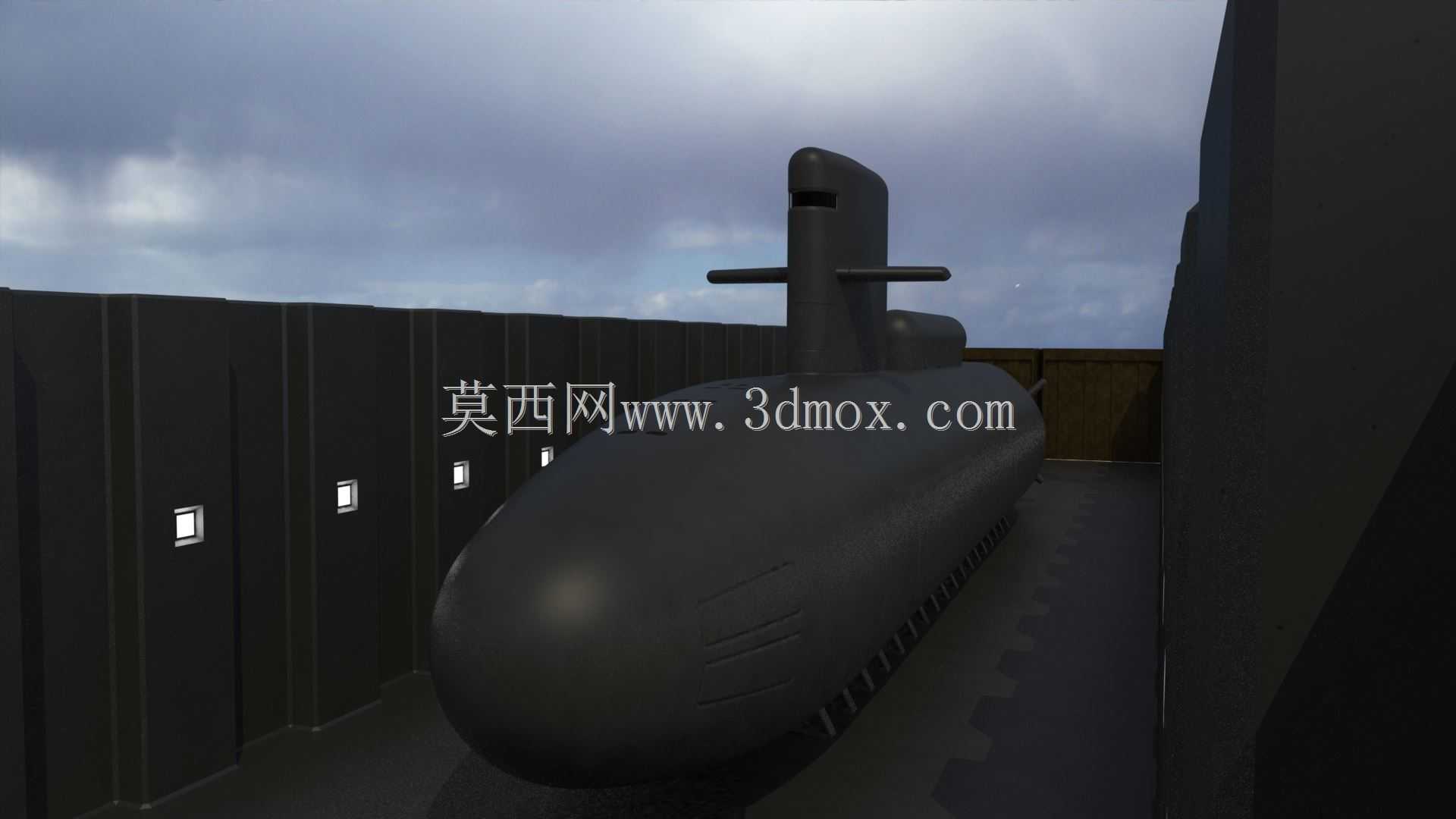

九型核动力攻击潜艇精细结构三维数模

在水下作战装备的结构设计与方案验证环节，高精度的潜艇三维数模是开展总体布局校核、舱段匹配验证、水动力仿真前置计算的核心基础载体，本次呈现的核动力攻击潜艇数模，针对九型平台的核心结构做了高还原度的细节搭建，没有为了简化建模工作量省略核心承压与功能舱段的结构特征，所有舱室的容积参数、外形边界都参照实装的工程逻辑做了对应设置，能够支撑从总体方案论证到局部结构优化的多环节设计工作。

从实际应用场景来看，该数模可用于水下航行器的总体设计教学、潜艇结构的拆解认知培训、水下作战场景的仿真推演前置建模、新型潜载装备的搭载适配性验证等多个方向。不同于简化的示意类模型，这个数模重点还原了耐压舱段的壳体曲率、肋骨分布逻辑，指挥台围壳的线型过渡，以及艇艉螺旋桨的叶型轮廓与舵面布置角度，这些细节直接关系到水动力仿真计算的结果可信度，也能为结构强度校核提供准确的几何边界参考。

设计思路上，建模过程优先保证核心功能结构的几何准确性，没有为了追求外观渲染效果添加无工程依据的装饰性结构。压载水舱的舱壁分隔、调节水舱的容积边界、干甲板区域的外部接口轮廓都按照实装的功能逻辑做了还原，干甲板作为潜载特种装备的搭载接口区域，其外部的安装平面度、接口位置的相对尺寸都做了对应约束，能够直接用于搭载蛙人输送艇、潜射无人机等外挂装备的适配性干涉检查，不需要额外对艇体接口区域做二次修正建模。

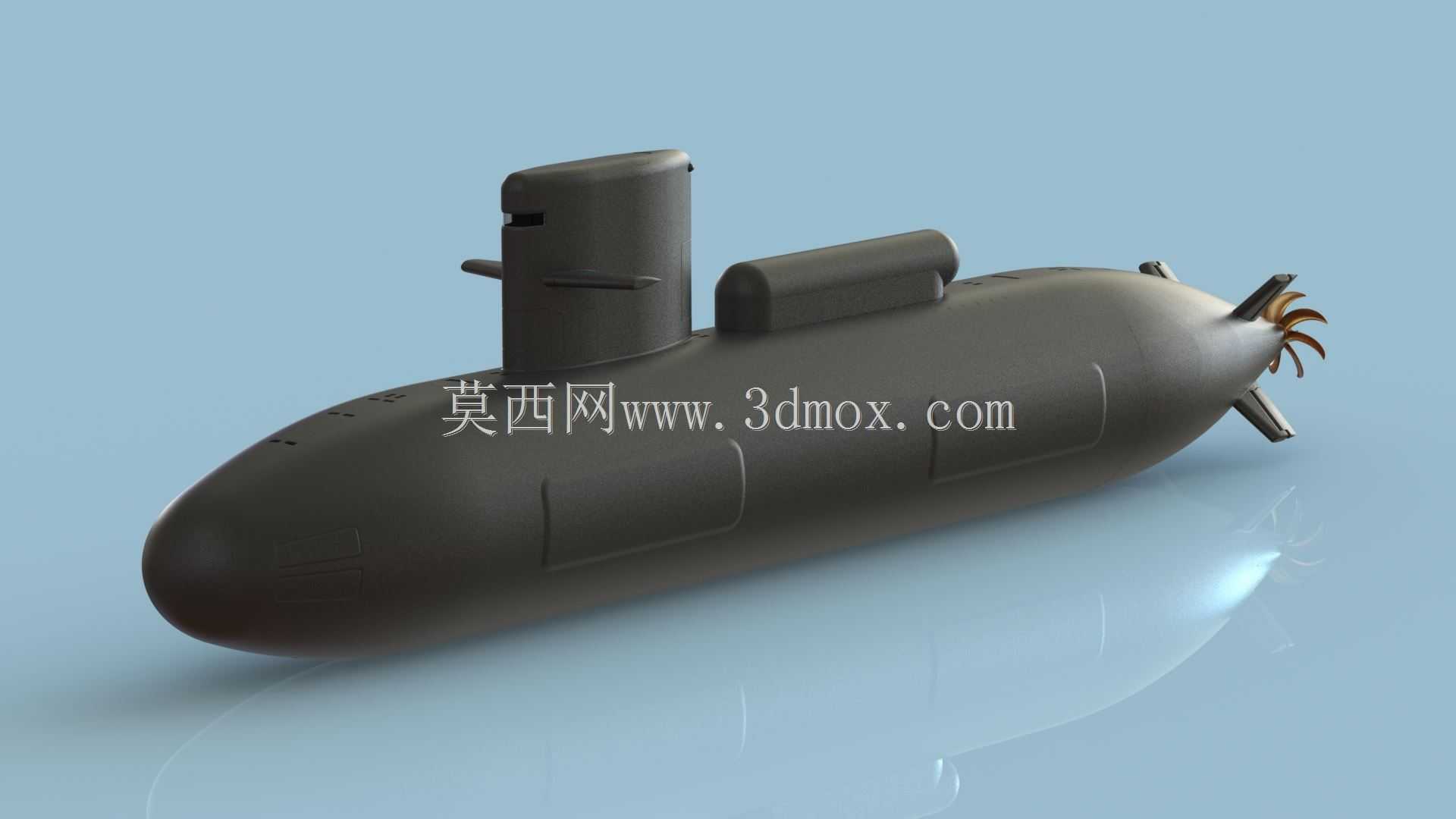

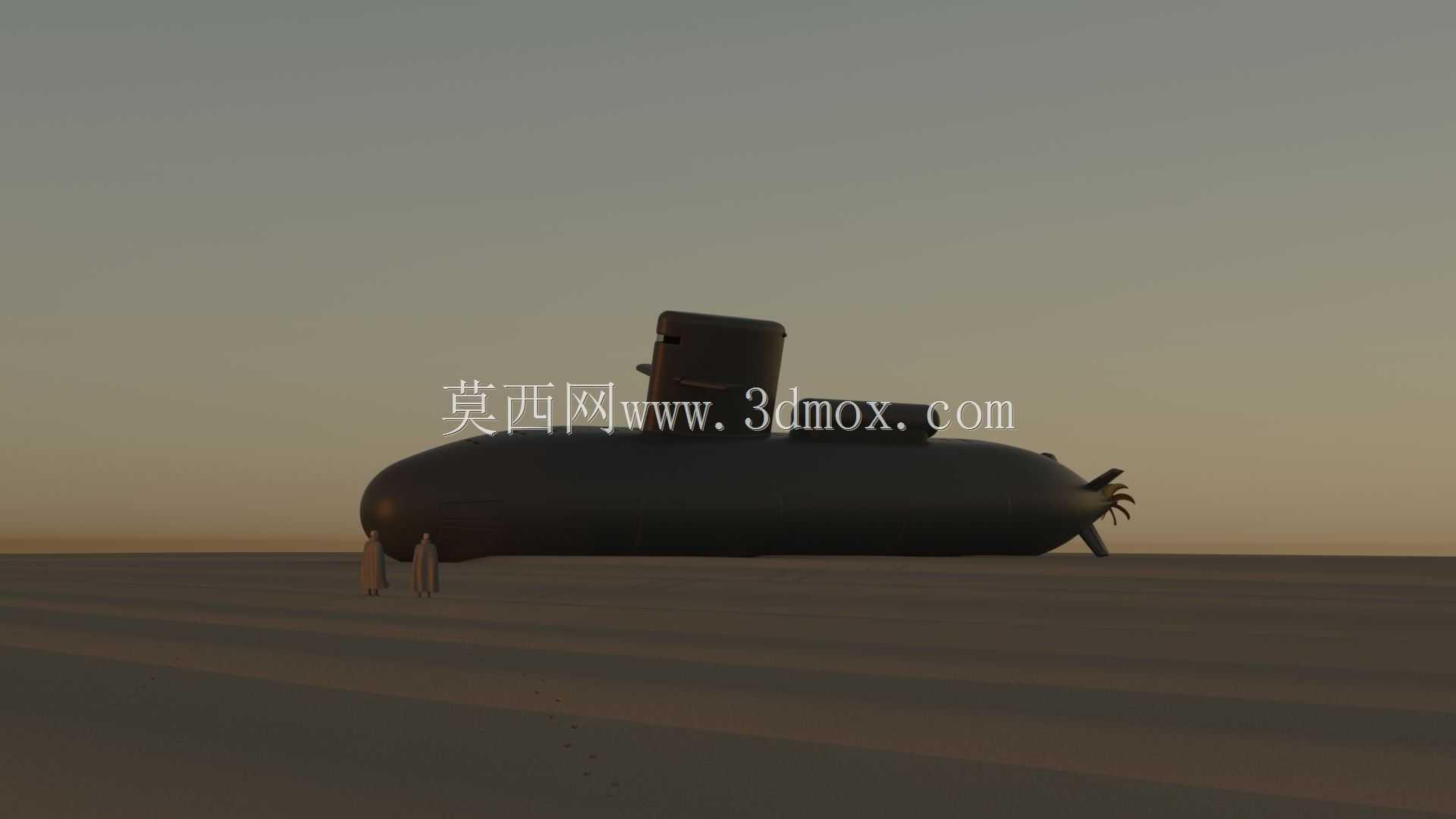

外形尺寸与安装边界方面，数模严格按照实装的长宽比设置艇体轮廓，艇艏的线型过渡满足水下低阻航行的型线要求，指挥台围壳与艇体的连接区域做了平滑的曲面过渡，避免出现应力集中的锐角结构；艇艉的十字舵面与螺旋桨的相对位置、螺旋桨叶梢与艇体外壳的间隙都按照实装的安全距离做了约束，能够直接用于螺旋桨水动力干扰、舵面操纵效率的仿真计算。耐压壳体的厚度参数按照不同舱段的承压要求做了差异化设置，指挥舱、动力舱、武器舱等核心承压舱段的壳体厚度、肋骨间距都对应不同深度下的承压强度要求，在做结构有限元分析时，可以直接基于现有几何模型划分网格，不需要重新调整舱段的壁厚参数。

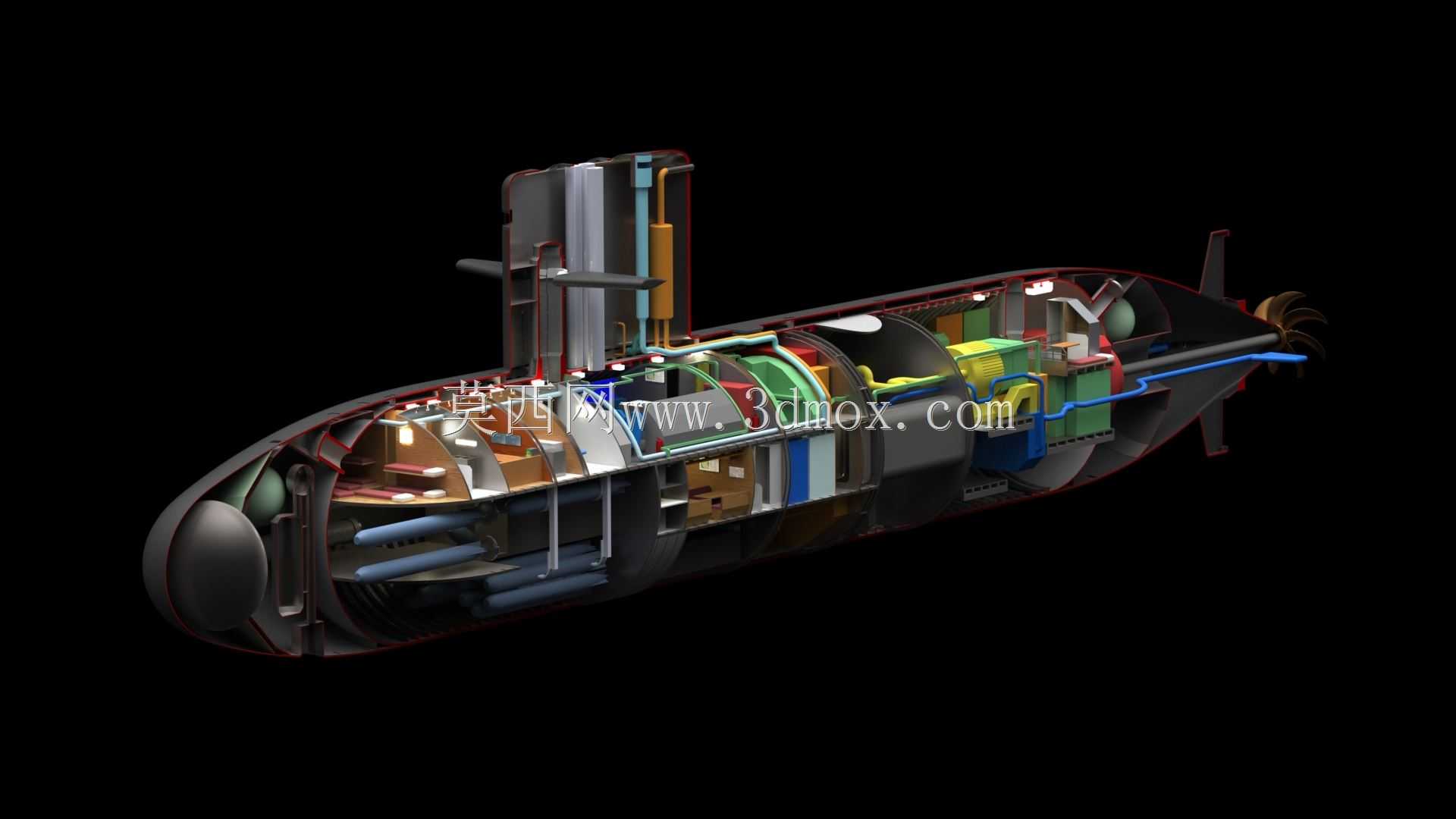

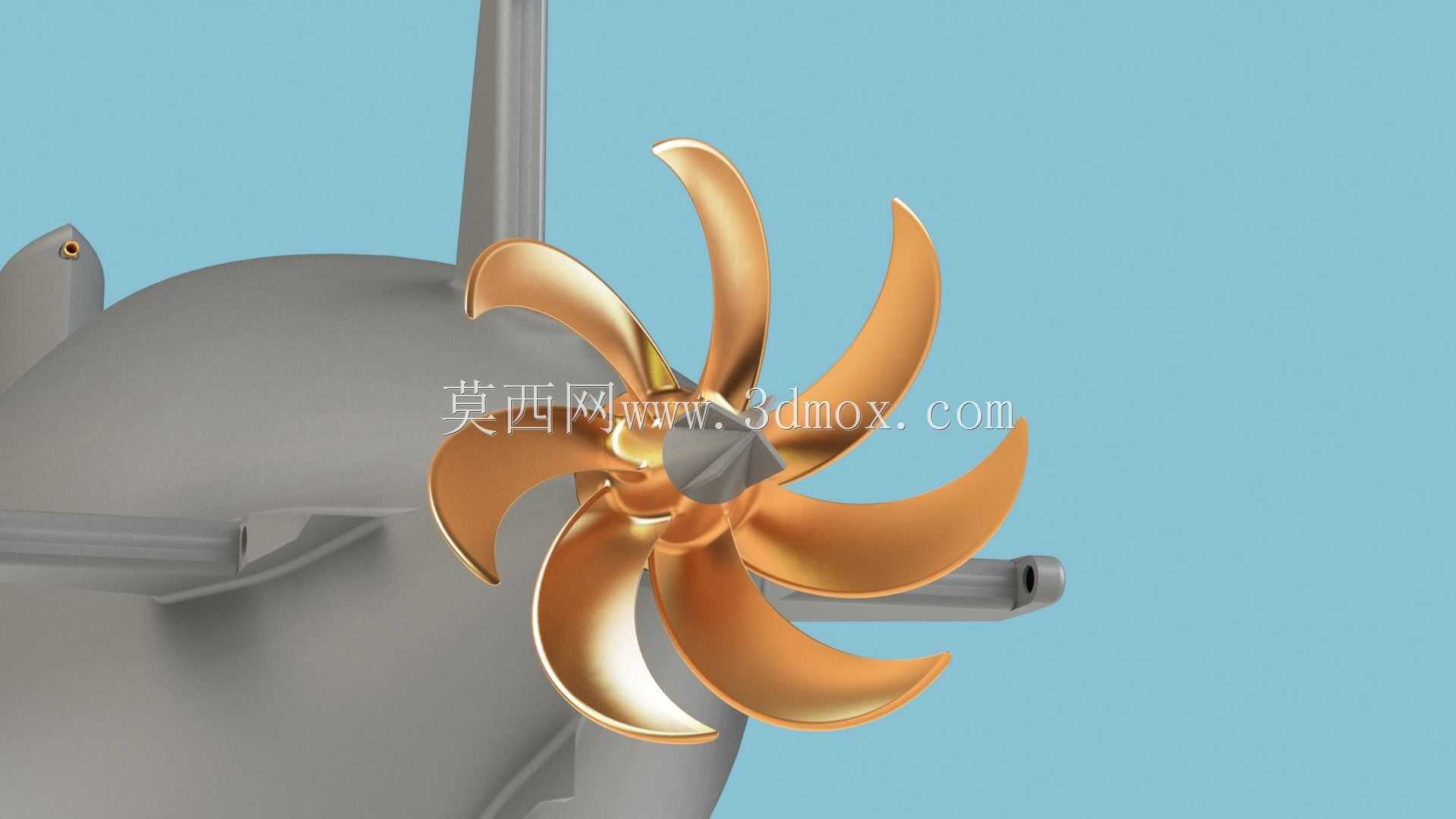

在功能特性的还原上，模型区分了耐压壳体与非耐压壳体的结构边界，上层建筑的透水孔位置、通海阀的接口轮廓都做了对应体现，这些细节是开展潜艇水下静稳性计算、潜浮过程压载水调配仿真的必要几何基础。螺旋桨采用七叶大侧斜叶型，叶型的扭曲角度、剖面翼型都参照实装的低噪螺旋桨参数设置，能够支撑螺旋桨噪声仿真、推进效率计算等专项研究工作。艇体表面的流水孔、排水口的位置分布也按照实装的布置逻辑做了还原，这些微小结构会直接影响艇体的航行阻力与流噪声水平，在高精度仿真计算中是不可忽略的结构细节。

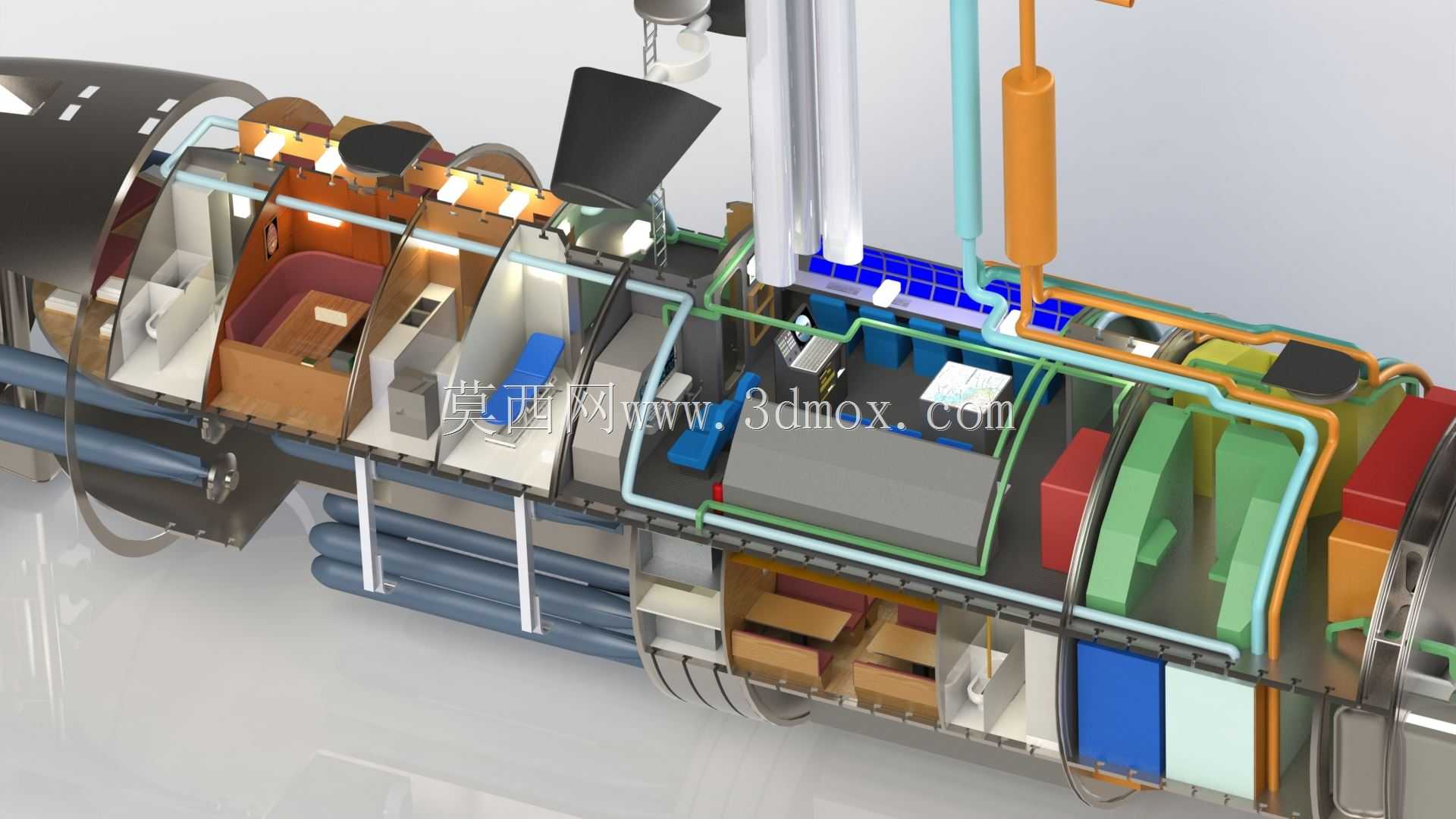

对于结构设计从业者而言，这个数模可以作为特种水下装备搭载接口设计的基准艇体模型，直接在干甲板区域开展外挂装备的安装支架设计、接口密封结构设计，不需要从零开始搭建艇体的基础轮廓，能够大幅缩短方案设计阶段的建模周期；对于三维建模学习者而言，该模型的曲面过渡处理、大曲率艇体的曲面搭建逻辑、多部件装配的约束设置方式，都具备较高的参考价值，能够帮助学习者掌握大型复杂装备的分模块建模思路，理解从总体布局到局部细节的层级化建模逻辑。在开展虚拟实训教学时，该模型可以拆解为多个独立舱段模块，用于讲解潜艇的舱室分隔逻辑、各系统的布置位置，帮助受训人员快速建立对核动力攻击潜艇总体结构的直观认知，避免纯文字讲解带来的认知偏差。
