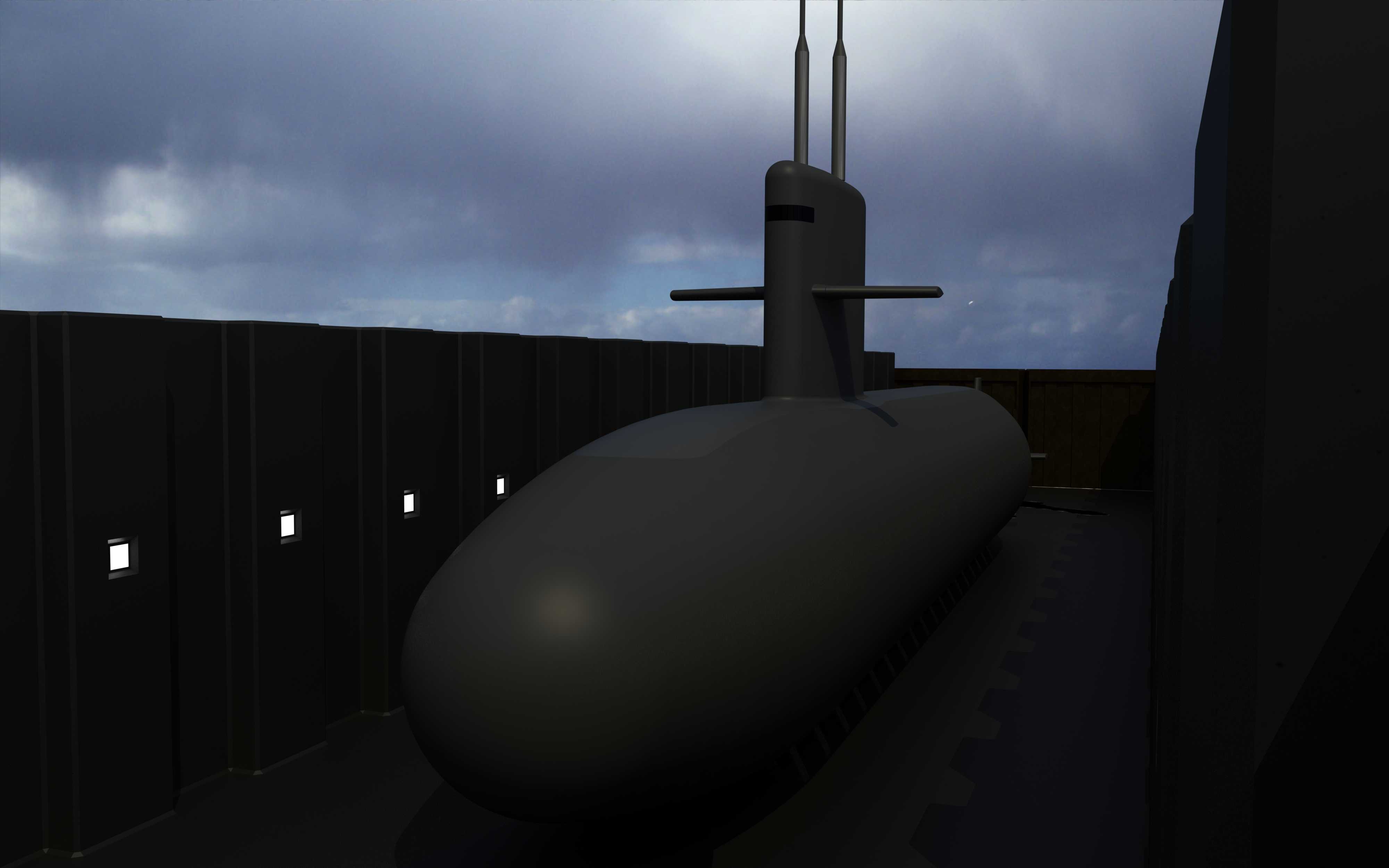

坚忍级核动力攻击潜艇精细三维结构模型

　　在水下作战装备的三维结构设计工作中，核动力攻击潜艇的模型搭建需要兼顾水动力外形、舱室布局边界、武备系统安装空间等多维度的工程约束，本次呈现的核动力攻击潜艇三维结构，完全围绕实装的工程参数完成几何特征还原，可用于舰船水动力仿真前置验证、作战场景可视化推演、结构装配教学演示等多个专业场景。从外形尺寸边界来看，该艇主体总长60m，耐压壳体主梁截面宽度7.5m，水面航行状态下标准排水量为2800吨，水下潜航状态满载排水量达3100吨，设计最大下潜深度为1000m，这一尺寸边界决定了艇体所有外附结构都不能超出该轮廓包络，包括围壳舵、尾部推进装置、通信天线升降机构等部件，在建模时都严格按照实装的安装位置做了位置约束，避免出现超出艇体边界的干涉问题。

　　从航行性能对应的结构设计逻辑来看，该艇的水滴形艇艏、拉长水滴型的主体线型，都是为了降低水下航行的摩擦阻力与流噪，模型中完整还原了艇体表面的流水孔、排水口细节，这些结构的位置、开孔尺寸都对应实艇的压载水调节系统布局，保证在做水动力仿真时，流场计算结果能贴近实艇状态。该艇的动力系统对应核动力推进结构，模型中预留了反应堆舱、主机舱的内部空间占位，可支持后续拓展内部舱室的细化建模；其航速指标对应不同工况下的推进功率匹配，15节的经济巡航速度、25节的水下快速航速、30节以上的紧急最大航速，对应的螺旋桨结构、舵面偏转角度范围都在模型中做了运动副预留，可直接导入动力学仿真软件做航行姿态模拟。

　　在结构强度设计层面，该艇的耐压壳体采用高强度合金钢对应的壁厚参数建模，可支撑2000m深度下的静压破坏仿真验证，建模时特意考虑了900米深度以下高速航行时的结构振动约束——当航速超过临界值后，空化效应与湍流激振会对艇体结构、机械部件产生疲劳损伤，模型中对艇体外壳的加强筋布局、设备安装减震基座的位置都做了对应还原，方便结构工程师做振动模态分析。人员配置对应的舱室布局上，全艇额定搭载31名包含军官在内的船员，模型中按照实艇的舱室划分逻辑，预留了指挥舱、生活舱、鱼雷舱、导弹舱的空间边界，其中武备系统的安装位覆盖了鱼雷发射管、水雷挂载装置，以及艇艏位置的防空导弹发射装置，该装置配套7枚射程120公里的海空导弹，模型中还原了发射装置的开盖结构、导弹装填的空间尺寸，可用于武备系统的装配干涉检查。艇体围壳部分的结构还原包含了潜望镜、通信天线、通气管的升降机构预留空间，围壳舵的安装角度、转轴位置都按照实艇的操纵面设计做了定位，保证舵面偏转时不会与围壳主体、艇体上表面产生运动干涉。在实际工程应用中，这类高精度的潜艇三维模型，既可以作为舰船设计专业的教学演示载体，帮助学员理解耐压壳体、非耐压壳体的结构分界，压载水舱的布局逻辑；也可以用于水下作战仿真场景的构建，通过模型的材质、细节还原，提升可视化推演的真实度；还能为民用深潜器的线型设计提供参考，水滴形艇体的低阻设计逻辑，同样适用于大深度无人潜航器的外形开发。

　　建模过程中，所有曲面都做了G2连续处理，艇体表面没有多余的折线棱角，避免在水动力计算中出现不必要的流场扰动；所有外附部件都做了安装面的贴合约束，比如围壳与主体的连接位置、舵面与艇尾的连接位置，都保留了焊接结构的倒角特征，还原实艇的工艺细节。需要注意的是，该模型当前呈现的是外部整体结构，内部的管路系统、线缆布局、精细设备模型可基于现有舱室占位进一步拓展，现有模型的尺寸精度完全可以支撑后续的细化设计工作，不会出现整体轮廓不匹配导致的装配问题。针对水下航行的噪音控制需求，模型中螺旋桨采用了大侧斜七叶桨的结构设计，对应实艇的低噪推进方案，桨叶的叶型、安装角度都按照低航速下的空化抑制要求做了还原，可直接用于螺旋桨的水动力噪声仿真计算。
