小型机车用双列履带行走轨道结构

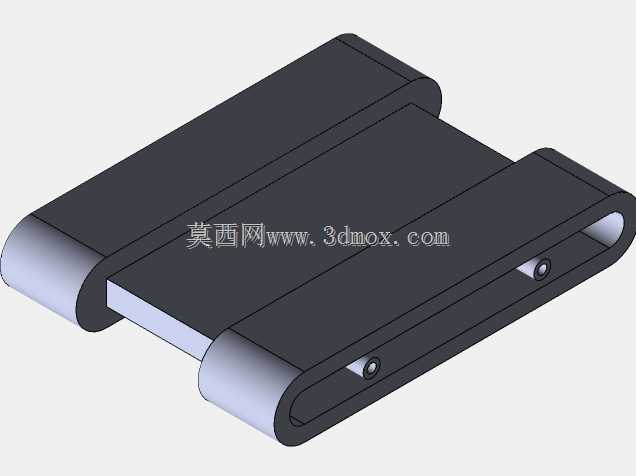

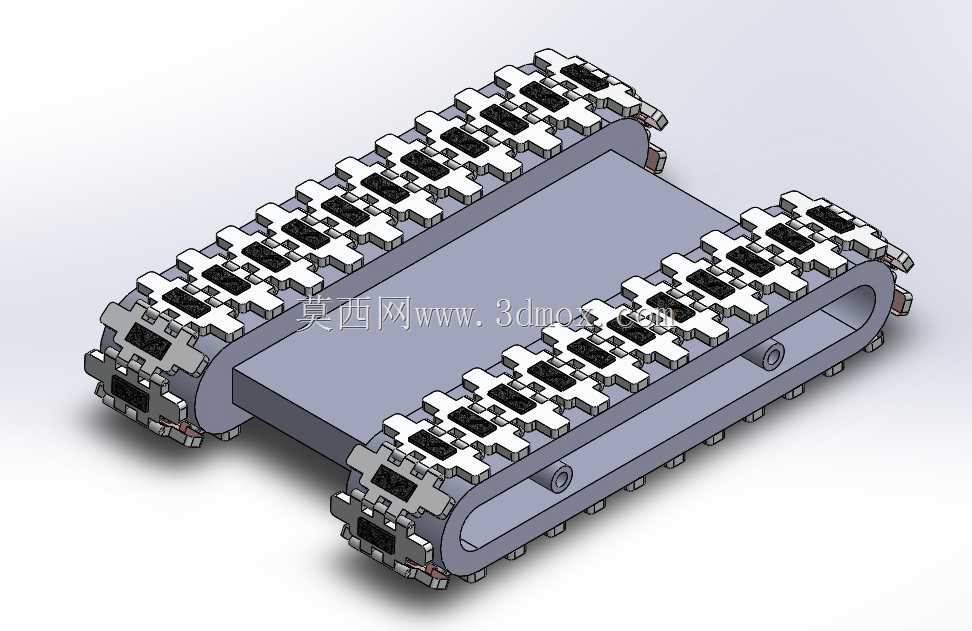

　　在小型巡检机车、窄轨作业移动平台的设计场景中，行走轨道的适配性直接决定了设备在复杂非铺装路面的通过能力，这套双列履带式行走轨道结构，正是针对小载荷低速移动设备的行走需求开发的配套组件。不同于常规钢制轨道路轨的固定铺设形式，这套结构属于移动设备自带的循环行走履带组件，不需要提前预设固定轨道，可随搭载的机车本体同步移动，适配厂区巡检、小型仓储转运、狭窄空间作业设备的移动需求。从功能特性来看，双列对称布置的履带单元通过中间的承载安装平台连接，每侧履带由多块拼接式履带板、两端的驱动导向轮、中部的承重托带结构组成，履带板表面做了交错凸起的防滑齿结构，在水泥地面、金属格栅面、轻度泥泞路面都能提供足够的抓附力，避免行走过程中出现打滑空转的问题。

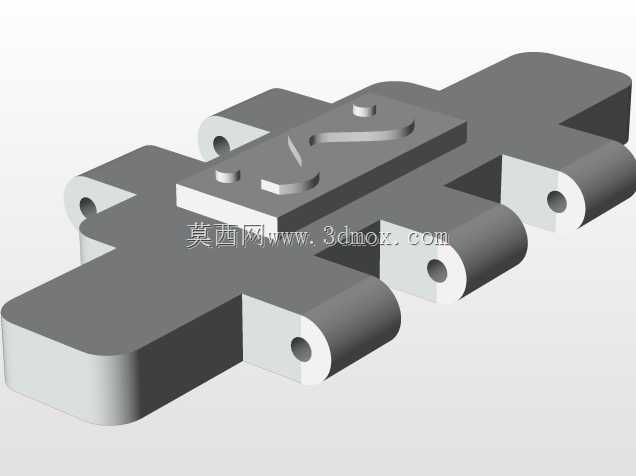

　　设计过程中优先考虑了小尺寸设备的安装边界，中间承载平台预留了标准的安装孔位，可直接固定机车的动力模块、控制仓与作业负载，两侧履带的轮系安装座与承载平台采用一体化的刚性连接，不需要额外设计转接支架，能有效压缩整体结构的占用空间，适配宽度在300mm以内的小型机车底盘安装需求。履带板之间采用铰接式连接，每块履带板的连接销孔做了同轴度公差控制，保证履带循环转动时的平顺性，减少行走过程中的卡滞与异响，两端的导向轮做了圆弧过渡的轮缘设计，可自动修正履带转动过程中的横向偏移，避免脱轨故障的发生。

　　针对低速小载荷的使用场景，这套轨道结构没有采用重型履带的浮动悬挂设计，而是将承重轮直接固定在履带架内侧，结构更简单，后期维护时只需要定期检查连接销的磨损情况即可，不需要复杂的悬挂调校，非常适合非道路移动的小型作业机车使用。在安装边界上，两侧履带的外侧间距控制在280mm，履带整体高度不超过80mm，中间承载平台的有效安装面长度可达220mm，可承载15kg以内的设备总重量，行走速度适配0.2-0.8m/s的低速移动需求，不会因为速度过快导致履带跳动脱离轮系。

　　设计时还考虑了不同使用环境的适配性，履带板可根据使用场景更换不同材质，在室内光滑地面使用时可更换橡胶贴面的履带板减少噪音与地面磨损，在室外粗糙路面使用时可采用硬质工程塑料履带板提升耐磨性能，轮系的转轴位置预留了润滑脂加注通道，可在长期使用后补充润滑，延长组件的整体使用寿命。不同于大型工程机械的履带结构，这套组件的所有零件都做了小型化优化，没有冗余的结构设计，整体重量控制在1.2kg以内，不会给小型机车带来过多的负载负担，双列对称的结构设计也保证了行走过程中的受力平衡，即使单侧履带遇到小高度的障碍物，另一侧履带也能提供足够的牵引力带动设备平稳通过，可跨越最大30mm高度的垂直障碍，满足常规作业场景的通行需求。
