SRAM DUB BSA规格山地车压入式中轴结构

山地车传动系统的动力传递效率直接决定骑行体验，中轴作为连接车架五通与曲柄组的核心承载部件，其结构设计、安装适配性直接影响整车传动刚性与维护周期。这款适配BSA五通规格的DUB结构中轴，主要面向68mm与73mm两种主流山地车五通宽度设计，覆盖从硬尾越野到全山地耐力骑行的多数车架安装需求。

从实际应用场景来看，BSA螺纹式五通是山地车领域应用时间最长、普及度最高的五通标准之一，相比压入式五通，螺纹连接的结构在长期使用中不易出现异响、松动问题，维护时拆装难度更低，对普通骑行爱好者与车店技师都更友好。这款中轴的设计核心围绕DUB轴心规格做适配，DUB轴心通过统一的轴心直径标准，兼容不同速别、不同盘片规格的SRAM曲柄组，解决了过往不同系列曲柄轴心规格不统一带来的配件适配难题。

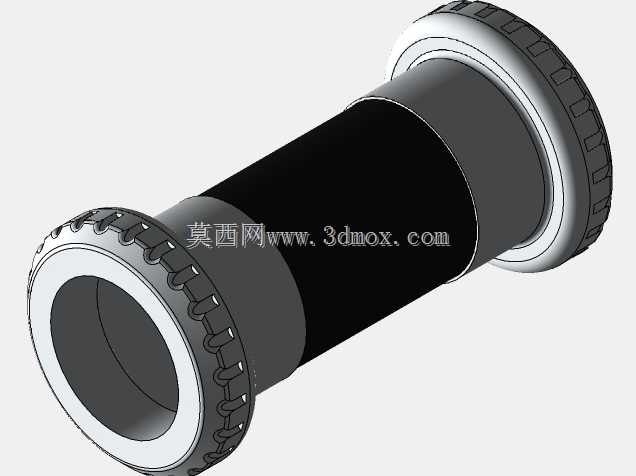

结构设计上，中轴主体采用双层嵌套式结构，外层为带外螺纹的铝合金轴套，直接与车架五通的内螺纹配合旋接，轴套外侧设计有均匀分布的卡槽结构，供专用中轴扳手卡持施加扭矩，安装时可以保证两侧轴套的同轴度，避免因安装偏斜导致的轴承偏磨问题。中间的黑色衬套为密封防护结构，采用耐候性橡胶材质，既可以填充两侧轴套之间的间隙，又能阻挡骑行过程中泥水、沙尘进入轴承内部，延长轴承的使用寿命。两端的轴承座内置深沟球轴承，内圈与DUB规格的曲柄轴心过盈配合，轴承的游隙经过针对性调校，既保证转动顺滑度，又能承受山地骑行过程中曲柄带来的径向与轴向复合载荷，应对颠簸路面的冲击时不会出现轴承旷量。

安装边界方面，这款中轴针对68mm宽度的公路、城市山地车架，不需要额外加装调整垫圈，两侧轴套旋接到位后即可直接安装曲柄；针对73mm宽度的越野、全山地车架，仅需要在驱动侧加装对应厚度的垫圈，即可保证曲柄的居中位置，避免盘片与后下叉出现干涉。两端的密封端盖采用卡接式结构，安装完成后卡入轴套外侧，可以进一步阻挡高压水枪冲洗时的水流渗入轴承内部，满足山地车越野后的清洗维护需求。

从传动匹配的角度，这款中轴的轴心通道尺寸完全适配DUB轴心的直径公差，安装后曲柄的转动同心度可以控制在0.02mm以内，高速踩踏时不会出现曲柄摆动的问题，保证盘片与链条的啮合稳定性，减少链条在颠簸路况下的掉链概率。轴套外侧的滚花结构设计，除了供扳手卡持之外，还可以在旋接过程中增加与螺纹胶的接触面积，长期使用后不会因为骑行振动出现轴套松动反转的问题，降低日常维护的频率。

针对山地骑行的复杂工况，中轴的轴承采用双侧接触式密封设计，密封唇口与轴承内圈紧密贴合，相比非接触式密封，防尘防水能力提升一个等级，同时密封唇的摩擦阻力经过优化，不会因为密封结构导致踩踏阻力明显增加。在实际选型过程中，需要先确认车架五通的规格为BSA螺纹制式，测量五通的实际宽度选择对应的垫圈组合，安装时在螺纹部位涂抹适量的中强度螺纹胶，按照规定扭矩旋紧轴套，即可保证长期使用的稳定性。
