山地自行车Sram款曲柄传动组件结构设计

这套曲柄传动组件是山地自行车动力传递路径上的核心承载部件，直接承接骑行者踩踏输出的扭矩，将下肢的往复踩踏动作转化为牙盘的旋转力矩，最终通过链条传递给后轮驱动结构实现整车行进。从实际骑行场景来看，山地车面对的非铺装路面颠簸、瞬时大扭矩踩踏、侧向受力冲击等复杂工况，对曲柄组的结构强度、受力分布、安装适配性都有明确的工程要求，这套组件的设计也完全围绕山地骑行的实际载荷特性展开。

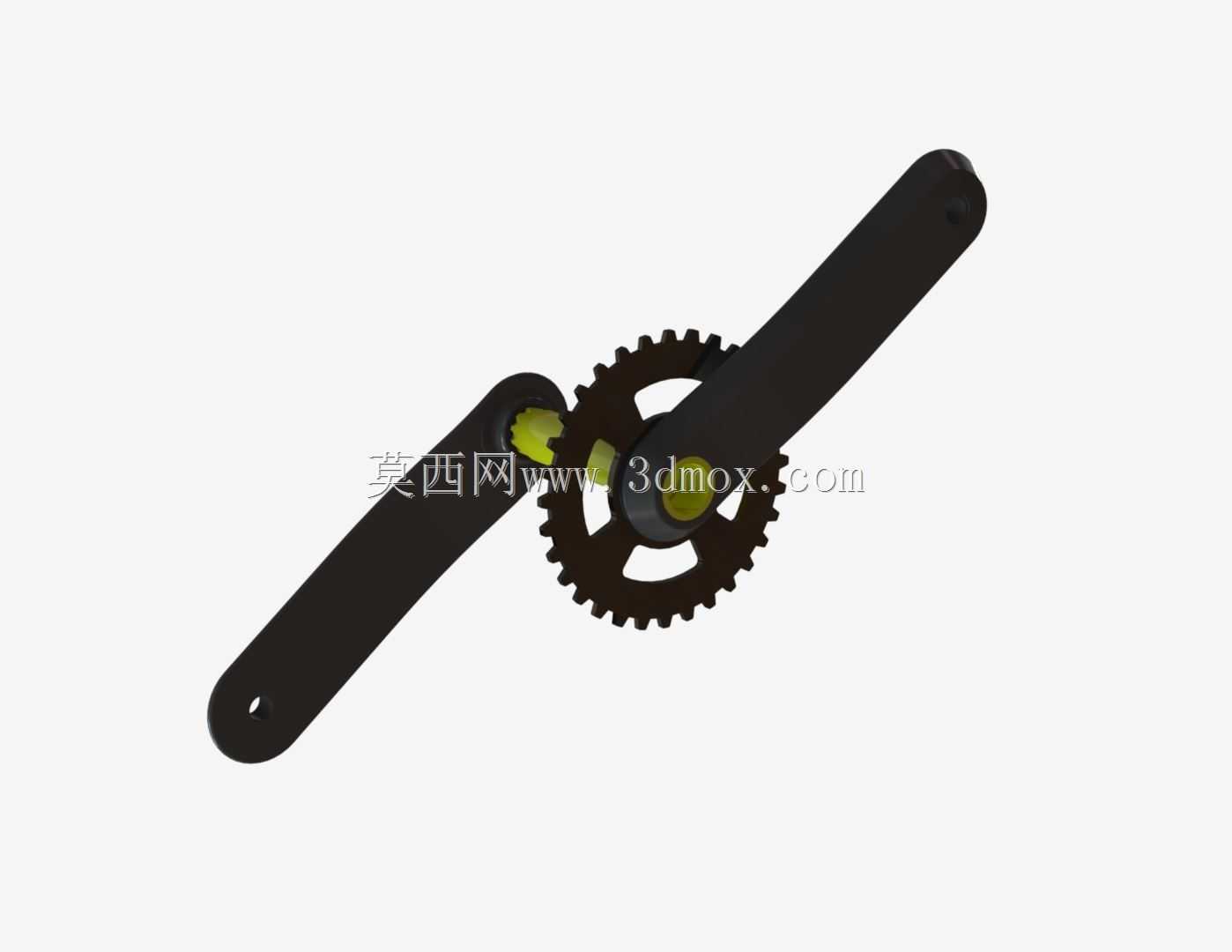

从功能特性上看，组件采用左右曲柄配合单盘片的结构布局，适配目前主流的山地车单盘传动系统，省去了前拨链器的安装位与变速结构，既降低了复杂路况下的传动故障概率，也减轻了整车传动部分的重量。曲柄臂采用变截面的流线型结构设计，靠近中轴安装位的区域截面尺寸更大，顺着曲柄臂向脚踏安装端逐步收窄，这种结构完全匹配踩踏过程中的弯矩分布规律——中轴连接位置是曲柄受力的最大弯矩点，更大的截面可以有效提升抗弯扭强度，而向脚踏端逐步收窄的设计则可以在保证强度冗余的前提下减少不必要的材料堆砌，控制部件整体重量。盘片采用正负齿结构设计，齿形的特殊轮廓可以和链条链节实现更紧密的啮合，在颠簸路面骑行时大幅降低链条跳齿、脱落的概率，这也是山地越野场景下传动系统的核心设计需求。

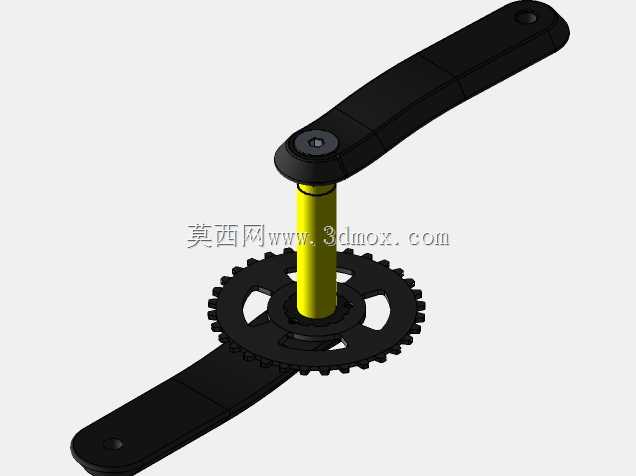

设计过程中首先要明确的是安装边界尺寸，中轴连接位的花键结构完全匹配标准山地车五通中轴的配合公差，保证安装后曲柄和中轴之间无旷量，扭矩传递过程中不会出现花键打滑的问题。左右曲柄的安装相位严格保持180度对正，避免踩踏过程中出现发力角度偏差导致的力矩损耗，同时也能减少骑行时的下肢发力代偿，降低长时间骑行的疲劳感。脚踏安装端采用标准的螺纹接口，适配市面上绝大多数山地车脚踏的安装尺寸，用户更换不同规格脚踏时不需要额外做结构改装。盘片的安装孔位采用对称布局，和曲柄 spider 爪的安装位完全对应，盘片和曲柄臂之间预留了足够的间隙，避免链条在最大飞轮档位时和曲柄臂发生剐蹭。

从实际应用的角度出发，这套曲柄组的外形轮廓做了针对性的优化，曲柄臂外侧的圆弧过渡可以减少骑行过程中裤腿和曲柄的剐蹭，同时也能避免颠簸路面下车轮带起的碎石在曲柄和车架之间卡滞。盘片的齿尖做了倒角处理，既方便安装时链条的挂载，也能减少齿尖的应力集中，避免大扭矩踩踏时出现齿尖崩裂的问题。曲柄臂内部采用等强度的筋位布局，在三维建模过程中通过受力仿真反复调整筋位的厚度和走向，保证在侧向冲击、瞬时大扭矩踩踏、连续颠簸载荷等不同工况下，结构的应力分布都处于材料的许用应力范围内，不会出现局部应力过大导致的结构断裂问题。

在安装适配层面，这套组件的轴向尺寸经过严格校核，安装后盘片的中心平面和后轮飞轮组的中心平面保持在同一传动平面上，减少链条的斜拉角度，降低传动过程中的链条磨损和功率损耗。曲柄的长度参数符合山地车的通用设计规范，既保证足够的踩踏力臂长度提升爬坡时的扭矩输出，也不会因为曲柄过长导致过弯时曲柄端头剐蹭地面，兼顾爬坡发力和复杂路况下的通过性。所有连接位置的公差配合都经过反复调整，安装后各部件之间无多余旷量，转动过程中无偏摆，保证传动过程的平顺性。
