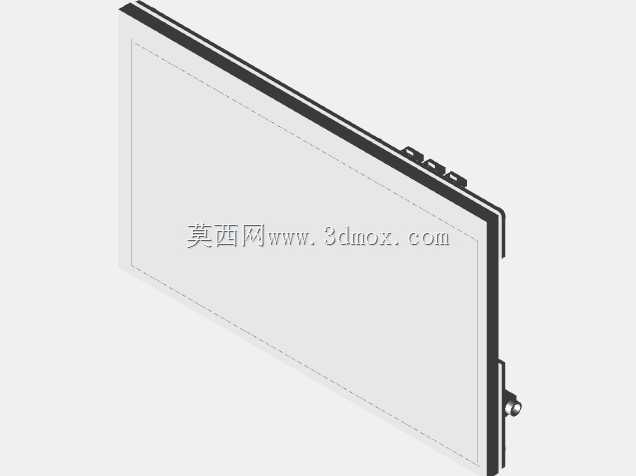

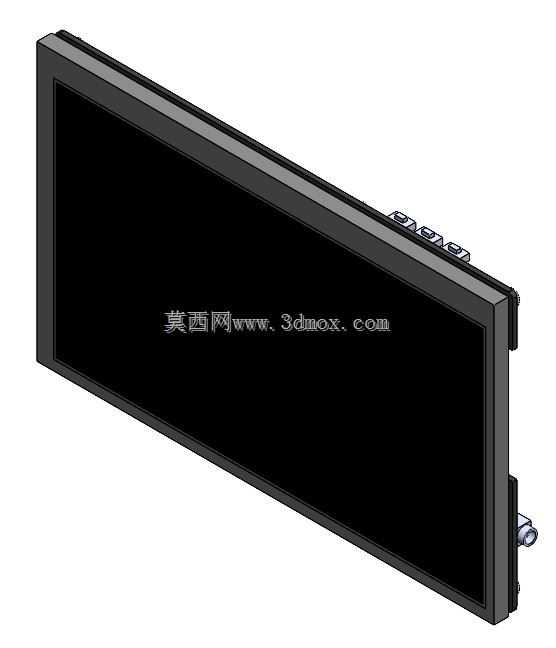

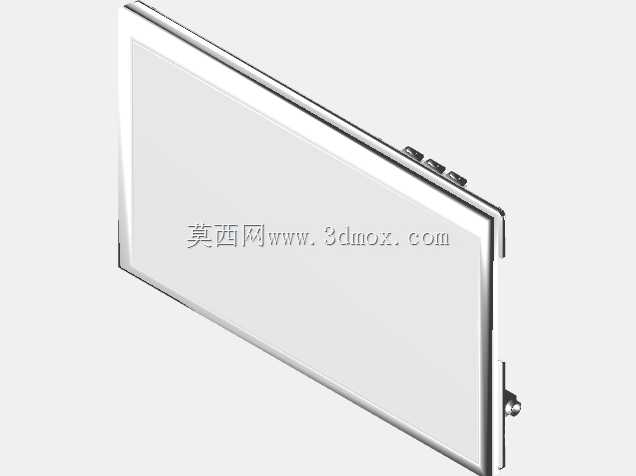

BIGTREETECH HDMI7 V1.2显示屏机械尺寸结构

在嵌入式设备、小型数控操作终端、桌面级3D打印设备的人机交互单元选型过程中，显示屏的机械安装尺寸是结构设计阶段最容易出现偏差的环节，很多工程师在做面板适配时，往往只关注屏幕的显示区域参数，忽略了外壳边框、背部PCB凸起、接口伸出位置以及安装固定点的相对偏移，最终导致面板开模后出现装配干涉、接口对位不准、固定柱错位的问题，反而拖慢了整个项目的落地进度。

这款HDMI7 V1.2显示屏的机械尺寸建模，完全围绕实际装配需求展开，所有尺寸基准均从同一测量原点出发，避免了多基准切换带来的累积误差，建模过程中特意区分了显示面与底盘PCB的居中逻辑——显示面相对于设定原点完全居中，而底部PCB板因为接口布局、元器件排布的需求，并不与原点居中，这一点是很多新手工程师在自行测绘时容易忽略的细节，很多人默认屏幕整体结构都是对称居中的，实际装配时才会发现背部元件顶到了安装仓的侧壁，或者接口伸出位置和面板开孔对不上。

从实际应用场景来看，这款7寸HDMI显示屏常被用于小型工业设备的操作面板、DIY数控设备的人机交互界面、嵌入式智能终端的显示单元，这类应用场景大多对安装空间有严格限制，很多设备的操作面板厚度有限，背部的走线空间也十分局促，因此模型里完整还原了屏幕边框的厚度、背部PCB的轮廓尺寸、侧边接口的伸出长度与位置，还有背部固定点的相对坐标，固定点之间的偏移量做了精准还原，工程师在做安装仓设计、面板开孔、固定柱定位的时候，可以直接调取模型进行装配干涉检查，不需要再反复拿实物进行试装测量。

建模过程中没有对细小结构做过度简化，屏幕侧边的调节按键、背部的排线接口、底部的定位凸台都按照实际测量尺寸做了还原，同时特意标注了显示区域的边界，方便工程师在做面板视窗开孔的时候，准确计算视窗的大小和压边宽度，避免出现视窗过小遮挡显示内容，或者视窗过大露出屏幕黑边的问题。考虑到很多设备会在屏幕表面加装触摸屏保护层，模型里也预留了触摸屏的安装厚度空间，固定孔位的深度、孔径都按照实际装配需求做了对应设置，不需要工程师再二次调整孔位参数。

在做结构适配的时候，需要特别注意屏幕背部PCB的非居中设计，不要按照显示面的居中位置去推算背部元件的位置，安装仓的内部轮廓要按照PCB的实际偏移量留出足够的避让空间，尤其是接口位置的开孔，要和模型里的接口位置完全对齐，避免HDMI接口、供电接口插线时出现斜插、接触不良的问题。固定点的位置不要随意改动，因为原厂固定点的位置已经避开了背部的元器件和走线区域，如果自行调整固定柱位置，很容易出现螺丝顶到背部元件、打穿PCB线路的问题。

对于需要做前面板嵌入式安装的场景，模型里还原的屏幕边框台阶尺寸，可以直接用来设计面板的卡槽结构，卡槽的深度、宽度都可以参照模型里的边框尺寸进行设置，保证屏幕装入后前面板平整，不会出现凸起或者凹陷的问题。如果是做壁挂式或者支架式安装，模型里的固定孔位坐标可以直接用来设计转接支架的孔位，不需要再反复测量孔距，减少支架加工后的试装调整次数。

很多工程师在做这类显示屏适配的时候，往往会因为拿到的尺寸参数只有显示区域大小、整体长宽高，缺少固定点偏移、接口位置、背部凸起的详细参数，导致设计出来的结构需要多次修改，既浪费了加工成本，也耽误了项目进度，这份精准的机械尺寸模型，把所有装配相关的结构细节都做了还原，能让结构工程师在设计阶段就完成所有干涉检查，把装配环节可能出现的问题提前规避掉，大幅缩短结构设计的周期，减少打样修改的次数。
