桌面式液晶监控显示终端结构设计

在工业现场监控、小型安防值班室、生产线工位状态可视化这类场景里，桌面式监控显示终端的选型和结构设计，往往直接影响一线值守人员的操作效率与长期使用体验。不同于壁挂式大屏或者嵌入机柜的工业显示屏，这类桌面摆放的监控终端，需要兼顾桌面空间占用、视角可调性、长时间运行的稳定性，以及日常维护的便捷性，很多时候还要适配不同工位的桌面布局，避免和键盘、操作手柄、工位台账等物品产生空间干涉。

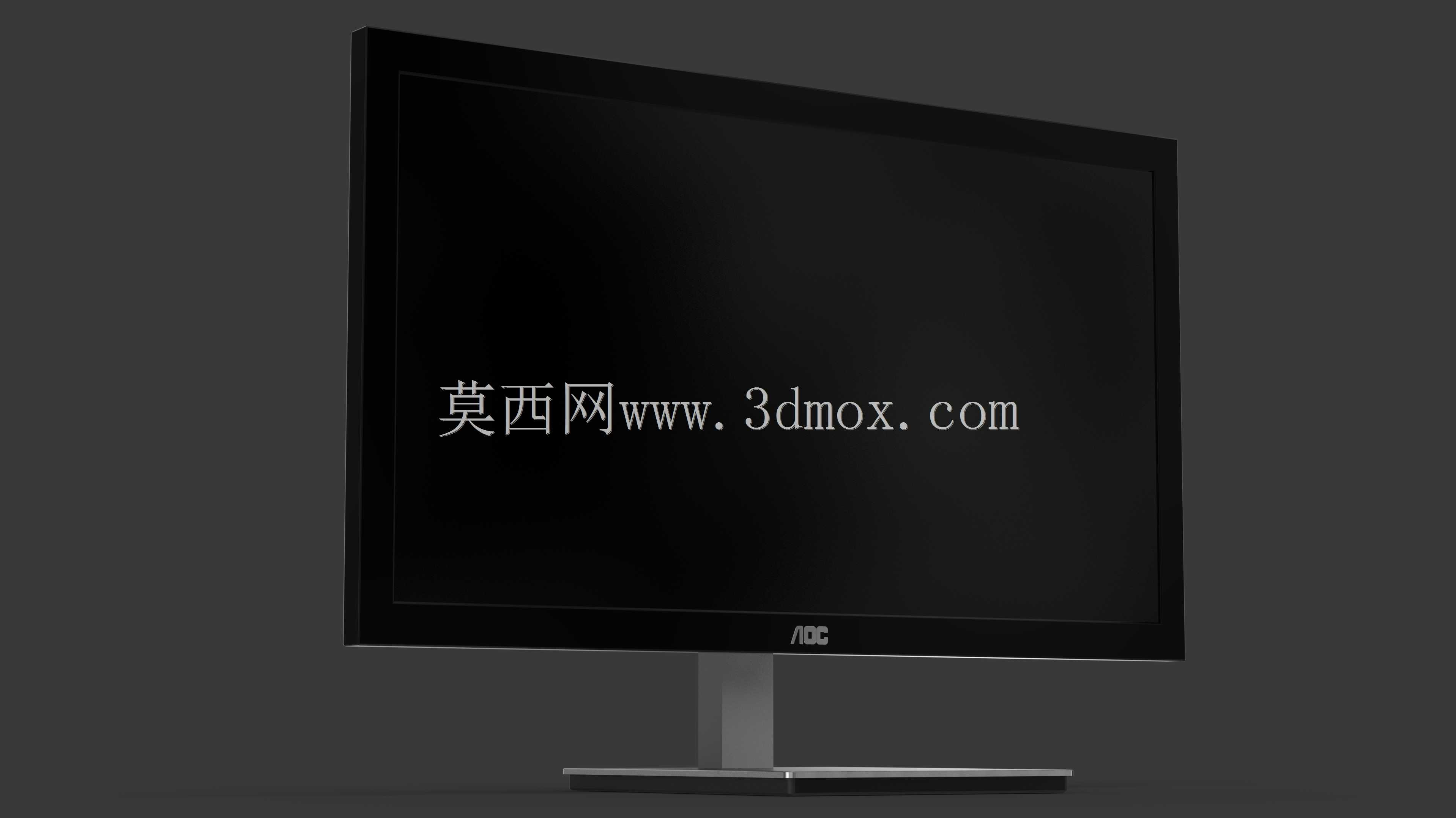

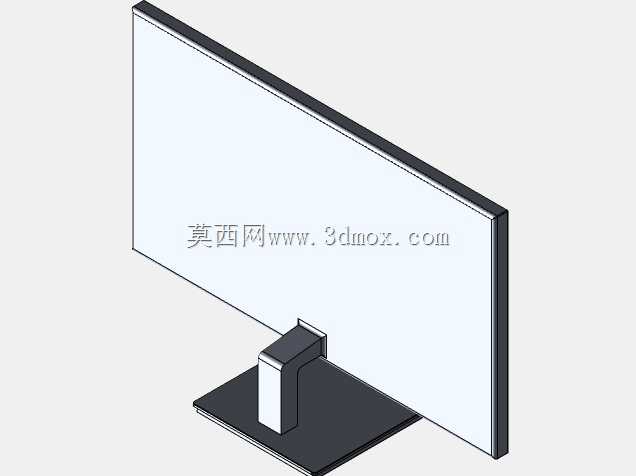

从结构设计的思路来看，这款监控显示终端的整体框架采用窄边屏体搭配一体式立柱底座的布局，首先要考虑的是屏体的重心匹配：屏幕部分的重心需要落在底座支撑面的中心区域，避免日常触碰或者桌面轻微震动时出现倾倒风险，底座采用扁平式金属承托结构，接触桌面的区域预留防滑垫安装位，既可以增大接触面摩擦力，也能避免金属底座直接刮伤办公桌面。屏体边框做了等宽窄边处理，一方面是缩减整体屏体的外形尺寸，在有限的桌面空间里提供更大的显示面积，另一方面边框的加强筋结构做了内置处理，从外部看不到冗余的结构凸起，保证外观整洁的同时，也能避免边框积灰，方便值守人员日常清洁擦拭。

实际使用场景中，这类监控终端往往需要7*24小时持续显示监控画面、设备运行参数或者工位作业指引，所以结构设计上在屏体背部预留了足够的散热空间，背部的散热格栅采用斜向开孔设计，既可以保证空气对流带走屏体驱动板工作产生的热量，也能避免日常泼溅的少量液体直接流入屏体内部造成电路故障。立柱支撑部分采用可小角度俯仰调节的转轴结构，调节阻尼经过匹配设计，既可以让不同身高的值守人员调整到舒适的观看视角，也能保证调整后屏体不会因为自重出现下滑偏移，不需要额外的锁止结构就能保持设定角度，简化日常操作步骤。

从安装边界和尺寸适配的角度来说，这款终端的底座横向占用宽度控制在常规工位桌面的可容纳范围内，不会过度挤占键盘、鼠标的操作空间，屏体背部预留了标准壁挂孔位，如果后续需要调整安装方式，也可以直接搭配标准壁挂支架固定在墙面或者悬臂上，不需要额外改装屏体结构。接口区域集中布置在屏体背部的下侧位置，日常接线时不需要挪动整个终端，伸手就可以插拔视频线、电源线，接线完成后线材可以顺着立柱的理线结构收拢到桌面后侧，避免桌面线材杂乱影响操作。屏体的控制按键设置在边框下沿的居中位置，按键做了微凸的触感设计，值守人员不需要低头寻找，靠触感就可以完成亮度调整、信号源切换等操作，适配监控场景下需要快速操作的需求。

在结构细节的处理上，屏体和底座的连接部位做了圆弧过渡处理，没有尖锐的棱角，避免人员过往时磕碰受伤，符合办公及工业值守场景的安全要求。屏幕前面板和边框的配合间隙控制在均匀范围内，既可以避免灰尘进入屏体内部，也不会因为公差累积导致面板挤压出现显示水波纹。底座的重量经过合理匹配，不会因为过轻导致稳定性不足，也不会因为过重造成挪动不便，日常需要调整终端位置时，单人就可以轻松搬移，不需要额外辅助。针对长时间运行的需求，屏体内部的驱动板安装位置做了远离热源的布局设计，配合背部的散热结构，可以保证持续运行时的温度处于合理区间，减少因为过热导致的显示故障，延长设备的实际使用寿命，适配监控场景下不间断运行的使用要求。
