铰接式旋转支撑连接结构件

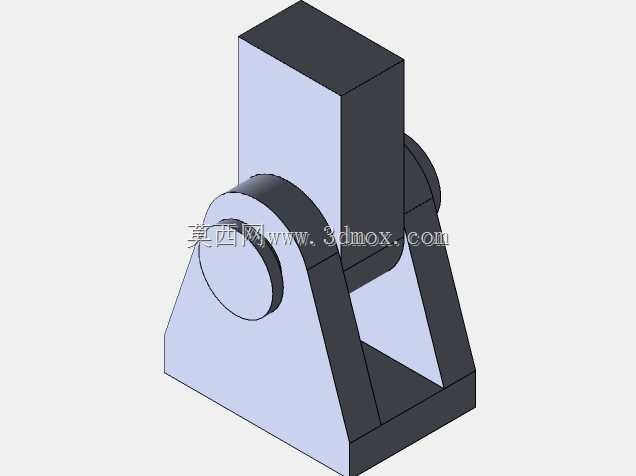

　　在流体控制管路系统、工业自动化执行机构以及小型工装夹具的转动连接环节，这类铰接旋转结构是实现部件间角度调整、相对转动的核心承载构件，日常多配套在阀块组件、小型执行器的连接端，用来完成两个固定部件之间的定轴转动动作，避免硬连接带来的管路应力集中、部件动作卡滞问题。从实际使用场景来看，这类结构常出现在需要定期调整安装角度的仪表管路、小型气动执行组件的连接位置，承担转动过程中的径向载荷与部分轴向倾覆力矩，不需要额外加装独立轴承组件，依靠自身的铰接配合面就能完成顺畅的转动动作，适合中低载荷、转动频次适中的工业连接场景。从结构设计逻辑来看，该构件采用一体化的支座加铰接耳的组合形式，底部为带加强筋的梯形支撑座，支撑座上方延伸出两块平行的铰接耳板，耳板上开设同轴的铰接孔，用来穿装铰接销轴与外部转动部件连接；支撑座背部设置竖直的安装贴合面，用来与阀块或者固定基座完成贴合安装，贴合面与底部支撑面保持垂直公差，保证安装后铰接孔的轴线与安装基准面平行，避免转动过程中出现别劲、卡涩的问题。

　　设计过程中特意在支撑座与耳板的连接位置设置了三角形加强筋结构，筋板厚度与耳板厚度保持一致，能够有效分散铰接位置传递过来的载荷，避免耳板根部在长期交变载荷下出现应力开裂的问题；铰接孔的位置设置在耳板的中上部，预留出足够的转动避让空间，保证配套的转动部件在0到90度的常用转动角度范围内不会与支撑座发生结构干涉。从安装边界尺寸来看，底部支撑座的底面为平整安装面，可通过螺栓或者焊接方式与固定基座连接，安装面的长宽尺寸适配常规通径阀块的安装面规格，不需要额外制作转接板就能完成配套安装；两块铰接耳板的间距根据配套转动部件的连接端厚度设计，单边预留0.2到0.5毫米的装配间隙，既保证转动过程中不会出现过大的窜动，又能避免间隙过小导致的装配困难、转动摩擦阻力过大的问题；铰接孔的直径采用标准销轴尺寸系列，方便用户直接选用标准圆柱销轴或者带润滑槽的铰接销轴完成装配，不需要额外进行二次孔加工。

　　从功能特性来看，该结构没有设置复杂的锁紧或者限位结构，依靠铰接面的配合精度保证转动的顺畅性，适合需要手动调整角度后依靠外部紧固件锁止的使用场景，比如仪表管路的安装角度调整、小型导流板的角度固定、手动阀门的操作手柄连接等场景；结构整体采用等壁厚设计，在保证结构强度的前提下尽可能减少冗余材料，降低构件自身重量，同时规整的外形也适合采用铣削加工或者3D打印方式快速制作样件，方便设计阶段进行装配验证。

　　在实际选型配套时，需要注意该结构的额定载荷匹配，其承载能力主要由耳板厚度、铰接孔直径以及加强筋的尺寸决定，适合传递扭矩不超过50牛米的中低载荷转动场景，如果用于重载场景则需要对应加大耳板厚度、提升铰接孔的配合精度，同时在铰接孔内加装铜套或者自润滑衬套来降低转动磨损，延长构件的使用寿命。设计时还特意将所有的棱边做了小尺寸倒角处理，既避免加工过程中出现锐边划伤操作人员的问题，也能在装配时起到导向作用，方便销轴的穿装以及部件的对位安装；支撑座的底部边角做了斜切处理，减少安装面的加工面积，降低平面度加工的难度，同时也能避免安装面边角的毛刺影响与基座的贴合紧密性。
