小型手动调节阀结构三维建模练习素材

这套手动调节阀结构的建模素材，覆盖了手动截止类阀件从外部操作端到内部流道核心的全部典型结构，适合建模学习者拆解掌握机械装配逻辑与零件特征构建思路。从实际工业应用场景来看，这类小型手动阀多用于实验室流体管路、小型液压试验台、设备辅助冷却回路等需要人工精准调节流量、通断介质的场合，相比电控阀件具备结构简单、可靠性高、无需额外动力源的优势，在低压小通径的流体控制场景中应用十分广泛。

从功能特性来看，该阀件顶部设置了双操作手柄结构，主手柄用于大行程的阀杆升降调节，实现流道的大流量开度调整，侧方的微调手柄用于小行程的精准开度修正，满足精细流量调节的需求；阀杆与阀体之间设置了密封压盖结构，通过压紧填料实现阀杆活动部位的动密封，避免介质从操作端泄漏；阀体侧面的圆形端盖为阀腔检修口，无需整体拆卸阀体即可完成内部密封件更换、阀芯磨损检查的维护操作；底部伸出的轴段为管路连接端，可通过螺纹或者法兰对接对应通径的管路，安装时需要预留足够的操作空间，保证手柄转动范围内无其他设备干涉，经实际结构测算，该阀件整体安装边界在长宽高120mm*80mm*160mm区间内，适配通径10mm以内的低压管路，工作压力范围通常在1.6MPa以下，适配水、液压油、低压气体等常规工业介质。

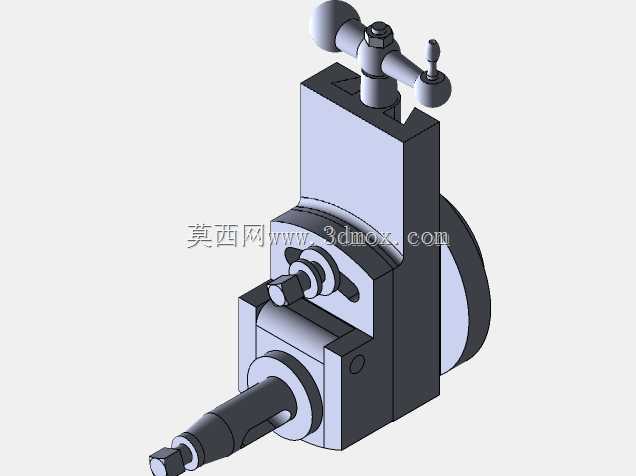

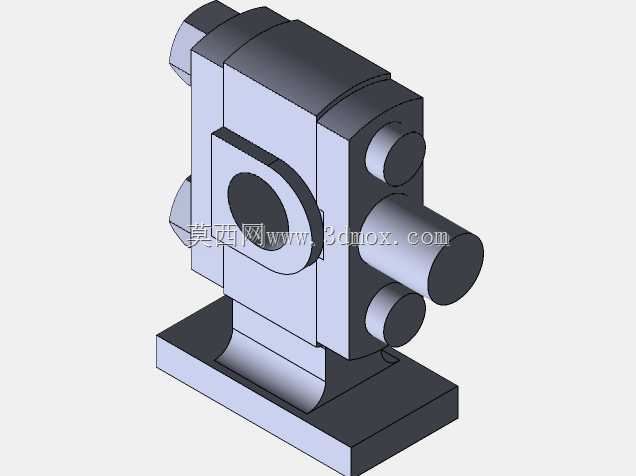

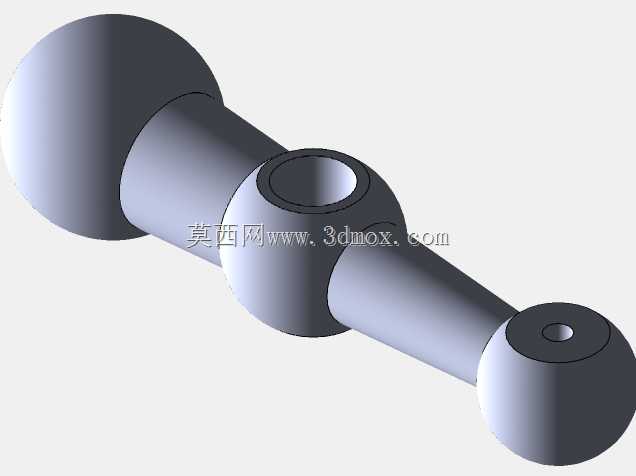

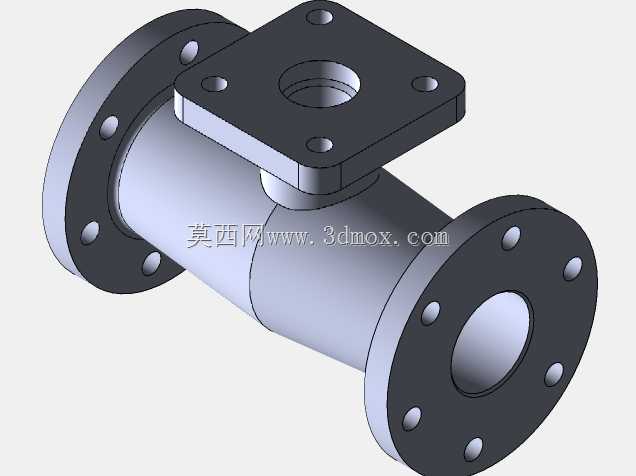

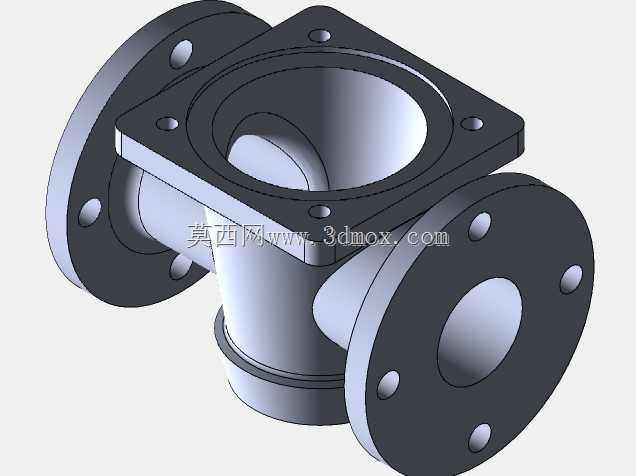

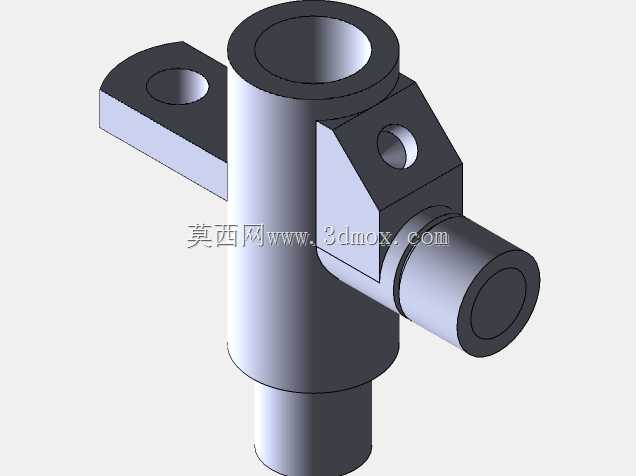

从设计思路层面拆解，建模时首先需要确定阀杆的运动轴线作为整体装配基准，所有零件的特征都围绕该轴线做同轴或者垂直方向的布局：阀体作为核心承载零件，先构建内部流道的空腔结构，再向外延伸出安装法兰、操作端支撑凸台、检修口凸缘等结构，建模时要注意壁厚的均匀性，避免出现应力集中的锐角棱边，所有安装密封件的沟槽尺寸要符合密封件的标准规格，保证密封压缩量在合理区间；手柄部分采用球形端头的结构设计，一方面是增大操作时的摩擦力，方便人工施力转动，另一方面球形端头无尖锐棱角，避免操作时划伤操作人员；阀杆与阀芯采用一体式结构设计，减少了装配环节的连接零件，降低了阀杆与阀芯不同轴导致的卡滞风险，阀杆上的梯形螺纹与阀体上的螺纹孔配合，将手柄的旋转运动转化为阀芯的直线升降运动，实现流道通流面积的改变，建模时要注意螺纹的旋向与行程匹配，保证阀杆全行程运动时无卡滞、无超程。

在建模练习过程中，可以先从单个零件的特征构建入手，逐个完成阀体、阀杆、手柄、压盖、端盖、连接轴等零件的建模，熟悉拉伸、旋转、扫描、倒角、螺纹装饰线等常用特征的使用技巧，再按照装配约束关系将零件组装为完整装配体，添加配合约束时要注意保留阀杆的旋转、直线运动自由度，可通过简单的运动仿真验证阀件的动作逻辑是否合理，检查零件之间是否存在干涉问题；完成装配后还可以尝试生成工程图，练习标注尺寸、公差配合、技术要求等内容，完整掌握从三维建模到工程输出的全流程技能。这类阀件的结构虽然小巧，但涵盖了机械设计中常见的轴类、盘类、箱体类零件的典型特征，也包含了螺纹连接、动密封、运动转换等常见机械结构，非常适合初学者通过拆解建模掌握SolidWorks等三维软件的操作逻辑，理解机械产品从功能需求到结构落地的设计思路，为后续更复杂的机械设备建模打下扎实的基础。
