带提手红色塑料水桶结构设计

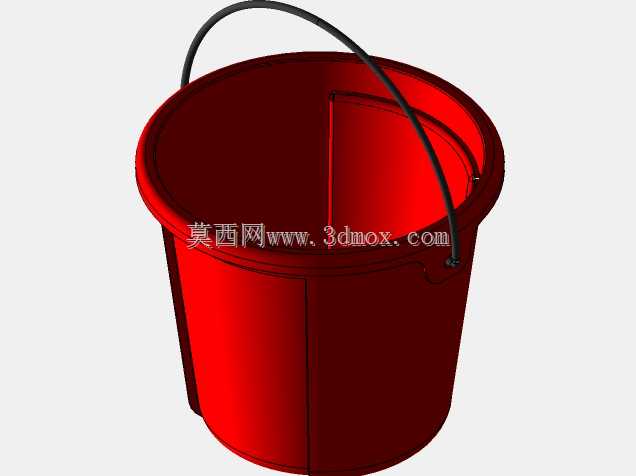

　　日常生产生活场景中，手提塑料桶是覆盖多场景的通用盛装器具，在民用清洁、建筑施工辅料盛装、化工零散物料转运、农业水肥暂存等场景都有极高的使用频次，这类器具的结构设计看似简单，实则需要兼顾盛装容量、提吊强度、堆叠兼容性、成型工艺性等多重工程要求。这款带弧形提手的红色塑料桶，整体采用上宽下窄的锥台形桶身结构，这种锥度设计首先是为了适配注塑成型的脱模需求，开模时型芯可以顺利从桶口方向抽出，避免桶壁出现脱模拉伤，同时空桶状态下可以实现多桶嵌套堆叠，大幅降低仓储和运输过程中的空间占用，嵌套堆叠时相邻桶身的贴合间隙控制在1.5mm左右，既不会因为间隙过小导致嵌套后卡滞无法分离，也不会因为间隙过大造成堆叠空间浪费。

　　桶口位置做了加厚的卷边结构，卷边内部形成封闭的环形加强筋，这个结构一方面可以提升桶口的抗变形能力，避免盛装重物或者提吊时桶口出现椭圆变形，另一方面卷边形成的光滑圆弧面可以避免使用过程中划伤操作人员手部，同时卷边的外径尺寸比桶身最大外径大3mm，堆叠时可以作为相邻桶的限位支撑，控制嵌套深度，避免桶身完全套入难以取出。提手采用弧形圆截面金属杆件外包防滑塑料层的结构，提手与桶身的连接点设置在桶身上部靠近卷边的位置，两个连接支点的连线经过桶身盛装额定载荷时的重心垂线上方，提吊时桶身可以自然保持竖直状态，不会出现桶口倾斜洒漏的情况；连接位置做了内嵌式的转轴支座，支座与桶身一体注塑成型，转轴孔的配合间隙控制在0.3mm，既保证提手可以顺畅转动翻转，又不会因为间隙过大出现提吊时的旷量晃动。

　　桶底位置设计了环形的支撑凸筋，凸筋高度为2mm，放置时只有环形凸筋与地面接触，减少桶底与放置面的接触面积，即使地面存在少量积水或者细小杂物，桶身也可以保持平稳放置，不会出现倾斜；同时桶底的环形凸筋与桶口卷边的尺寸匹配，满载堆码时上层桶的底部凸筋可以嵌入下层桶的桶口卷边内侧，实现堆码限位，提升多层堆放时的稳定性。桶壁的壁厚从桶口到桶底做了渐变设计，桶口位置壁厚3mm，向桶底方向逐步过渡到2.2mm，这种壁厚分布是结合注塑成型的熔体流动特性设计的，熔体从桶口位置的浇口注入后，顺着桶壁向桶底流动，逐步减薄的壁厚可以保证熔体填充过程中的压力传递均匀，避免桶底位置出现缺胶、缩痕等成型缺陷，同时壁厚的渐变也对应了桶身不同位置的受力需求，桶身上部承受提吊时的全部载荷，壁厚更大可以提供足够的结构强度，桶下部主要承受盛装物料的侧向压力，渐变的壁厚可以在满足强度要求的前提下尽可能减少材料用量，控制产品重量和生产成本。

　　提手的弧度设计经过人机工程校核，当提手翻转到最高位置时，提手最高点距离桶口的距离为120mm，可以保证成年人手部正常握持，握持位置的塑料层做了细微的防滑纹理，提升提吊重物时的握持摩擦力，避免打滑脱手；提手翻转到最低位置时可以完全贴合桶身外侧，不会突出桶身轮廓，避免运输堆叠过程中提手受到挤压变形。在实际使用场景中，这类塑料桶的额定盛装载荷通常在10-15kg区间，设计过程中需要对提手连接位置做强度校核，确保提吊1.5倍额定载荷时连接支座不会出现开裂、变形，桶身的侧向变形量控制在5mm以内，避免盛装液体时出现桶身鼓胀影响使用。桶身内部的底部转角位置做了R15mm的圆弧过渡，避免直角位置出现应力集中，同时圆弧过渡也方便倾倒后桶内残留物料的清理，不会在转角位置积存杂物。
