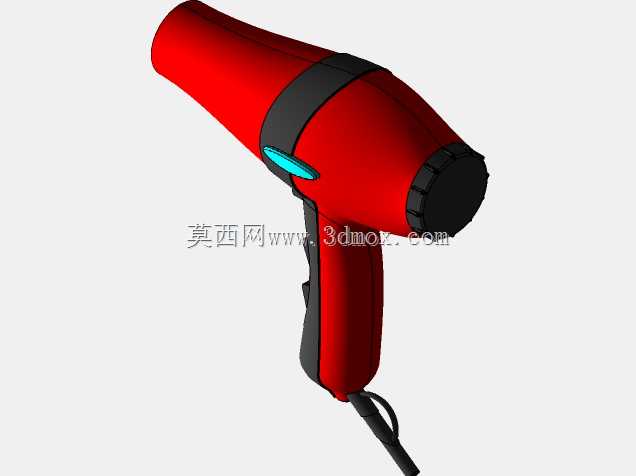

家用手持电吹风外观结构数字建模

　　日常家用场景里，手持电吹风是普及率极高的个人护理类小家电，在美发沙龙、酒店客房、宿舍等场景也有大量配置，核心功能是通过内置风机驱动气流经过加热组件，输出可控温度的高速气流，完成湿发烘干、造型定型等作业，部分场景下也可用于局部小范围的加热除潮、热敏材料临时软化等辅助操作。这款手持电吹风的建模过程，首先从人机交互的握持逻辑切入，手柄部分的曲面弧度完全贴合成年用户自然握持时的手掌贴合曲线，握持区域做了1.2度的微倾斜处理，避免长时间持握时腕部处于非自然受力姿态，手柄与风筒主体的衔接位置做了平滑的曲面过渡，没有突兀的棱角，既可以降低注塑生产时的应力集中风险，也能避免日常使用时磕碰划伤用户。

　　风筒主体采用经典的直筒收敛式流道设计，进风端设置在风筒尾部，做了格栅式的防护结构建模，网格间隙控制在5mm以内，可避免使用过程中发丝被卷入内部风机组件，出风端的内圈做了收窄的导流结构，能够让输出的气流更集中，减少气流紊流带来的风量损耗，提升干发效率。机身侧面的按键区域做了内凹式的结构设计，按键表面与机身外壳曲面保持齐平，不会出现突出的剐蹭问题，按键的行程设置在2mm，触发力度控制在1.5N，符合日常按动的操作反馈逻辑，不会出现误触或者按动费力的问题。电源线出线位置做了防弯折的橡胶护套结构建模，护套长度设置为35mm，带有多道环形的缓冲槽，可以承受日常使用时多角度的弯折拉扯，避免电源线根部因为反复弯折出现线芯断裂的问题。

　　从安装边界来看，这款电吹风的整体长度控制在220mm，风筒主体最大直径为78mm，手柄最粗位置的直径为38mm，整体重量按照结构件密度核算控制在480g左右，长时间持握不会产生明显的负重感。内部结构的建模预留了风机组件、加热丝支架、控制电路板、温控保护元件的安装位，各个部件的安装卡扣位置都做了对应的限位结构，装配时可以直接通过卡扣完成定位，不需要额外的辅助治具，能够提升生产装配的效率。外壳的壁厚统一设置为2mm，符合ABS注塑件的成型工艺要求，加强筋的厚度设置为1.2mm，既可以保证外壳的结构强度，避免跌落时出现壳体开裂，也不会因为壁厚不均导致注塑过程中出现缩痕、翘曲等成型缺陷。

　　风筒与手柄的衔接位置内部预留了走线空间，电源线可以顺着手柄内部的走线槽直接连接到控制电路板，走线槽内设置了两个线卡固定位，可以将内部导线牢牢固定，避免使用时晃动导致导线焊点松脱。出风端的集风嘴接口做了旋转卡扣式的结构设计，可以适配不同规格的集风嘴、散风嘴配件，用户可以根据造型需求更换对应的出风配件，卡扣的配合间隙控制在0.2mm，安装后不会出现松动晃动的问题，旋转拆卸的力度控制在3N，用户不需要额外用力就可以完成配件更换。尾部的进风滤网做了可拆卸式的结构建模，用户日常使用时可以直接拆下滤网清理附着的灰尘、毛发，避免进风堵塞导致的机身内部过热问题，滤网的卡扣采用弹性悬臂结构，拆卸时不需要借助额外工具，徒手就可以完成操作。温控元件的安装位设置在加热组件的出风侧，能够实时监测出风温度，当温度超过设定阈值时可以自动切断加热回路，避免温度过高烫伤用户或者引燃周边易燃物，建模时特意预留了温控元件的安装卡槽，位置刚好处于气流的主通道上，温度监测的数值更准确，不会出现温度检测滞后的问题。开关组件的安装位设置在手柄正面拇指自然放置的区域，用户握持时不需要移动手掌位置就可以完成档位切换操作，开关的档位分为冷风、温风、热风三个档位，每个档位都有清晰的档位卡点，切换时可以通过触感明确感知当前所处档位，不需要目视查看就可以完成操作。
