撬装式管道清管器发射装置三维设计

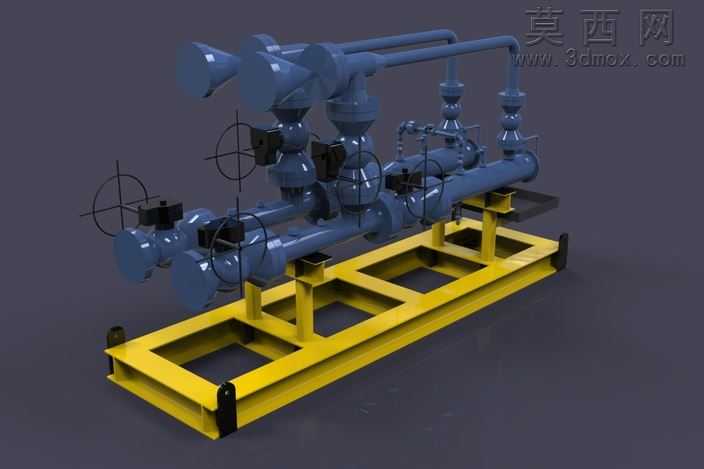

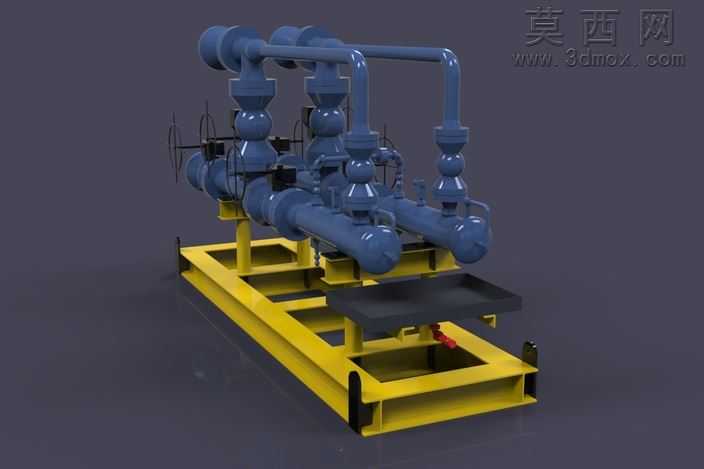

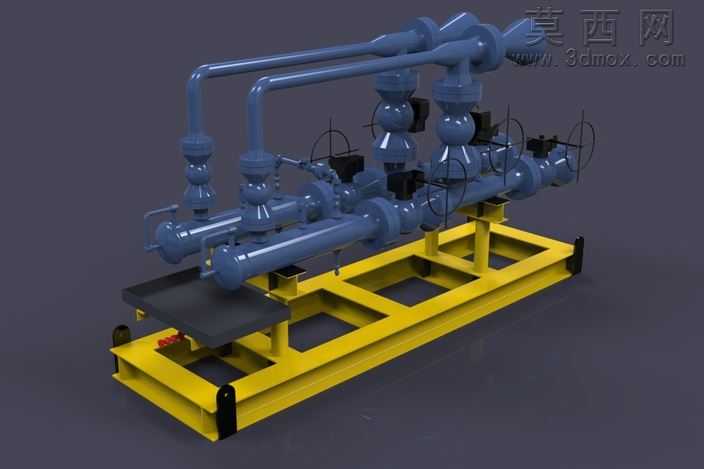

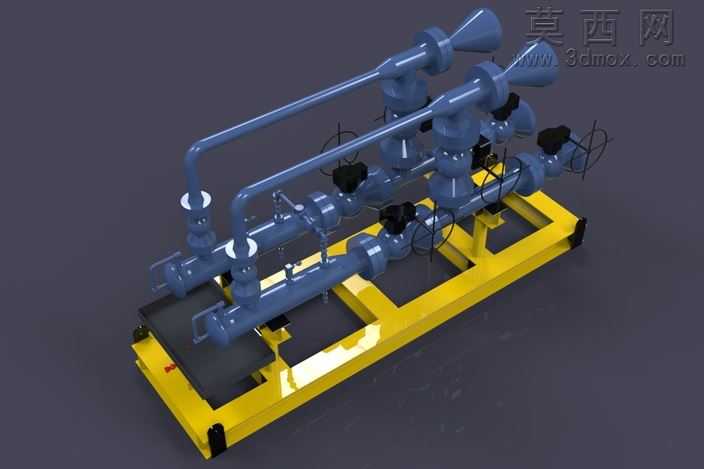

本作品为撬装式清管器发射装置的三维建模成果，建模过程中严格遵循工业管路集成设备的设计规范，先完成整体装配层级的规划，将整套装置划分为撬装底座、工艺管路组、控制阀门组、操作平台四大核心模块，逐一完成零件建模后再进行层级装配，保证各部件的装配公差符合实际工业生产的安装要求。材质渲染阶段，针对不同部件的实际应用材质做了精细化区分：撬装底座采用重型型钢焊接结构，渲染时赋予明黄色工业防锈漆材质，还原现场设备的防腐涂装特征，同时通过材质纹理表现型钢表面的焊接痕迹与轻微的使用磨损质感；工艺管路部分采用高压无缝钢管材质，渲染为深蓝色工业管路涂装，还原油气田现场管路的标准配色，同时通过高光与粗糙度参数调整，表现金属管材表面的漆面质感与管路连接处的加工细节；各类控制阀门分别还原铸钢阀体、黑色操作手轮的材质特征，操作平台采用花纹防滑钢板材质，通过凹凸纹理表现钢板表面的防滑纹路，提升模型的真实感。结构设计上，整套装置采用集成撬装设计，所有管路、阀门、操作部件全部集成在统一的焊接撬座上，撬座底部设置吊装位与固定支脚，满足整体吊装运输与现场固定安装的需求；管路部分采用多通路汇管设计，设置主发射通路与旁通控制通路，搭配不同通径的控制阀门实现清管作业的流程切换，管路走向经过优化排布，在保证工艺功能的前提下尽可能压缩整体占地尺寸，同时预留充足的操作空间，方便现场人员进行阀门操作与设备维护。设计过程中充分考虑装置的实际作业场景，针对清管器装填、发射、管路泄压等核心作业流程做了结构适配，保证模型的结构逻辑与真实工业设备完全一致，可用于工业设备展示、作业流程模拟、管路安装培训等多个场景。
