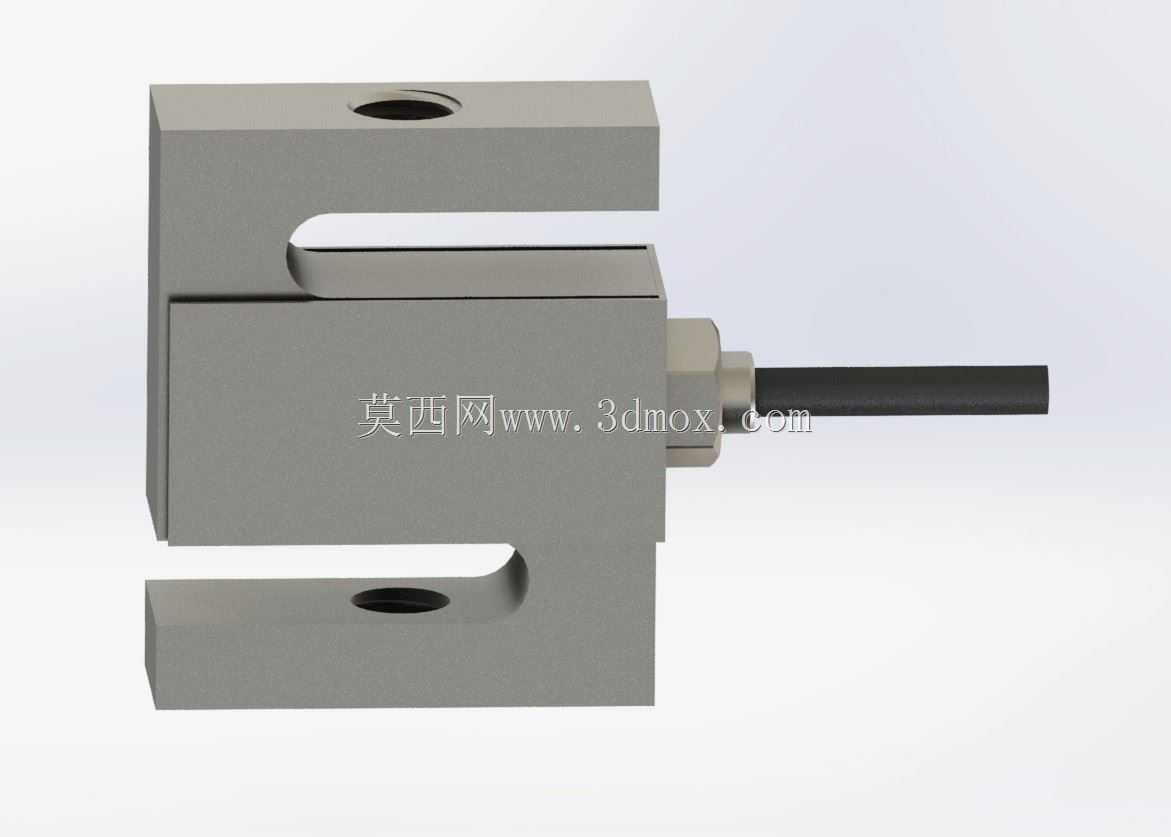

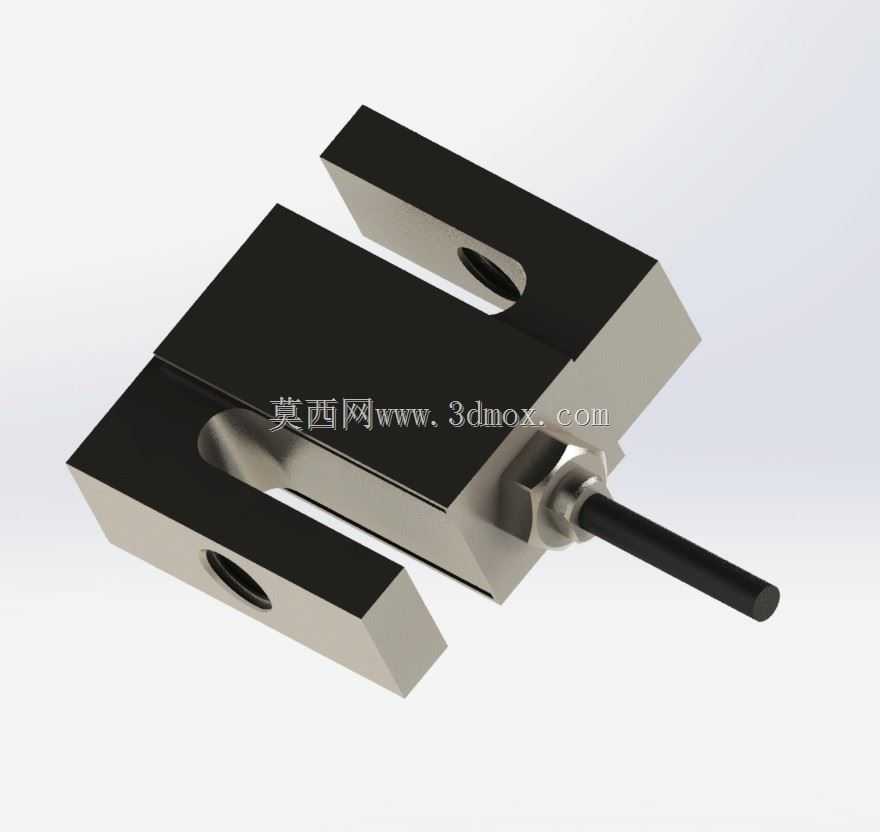

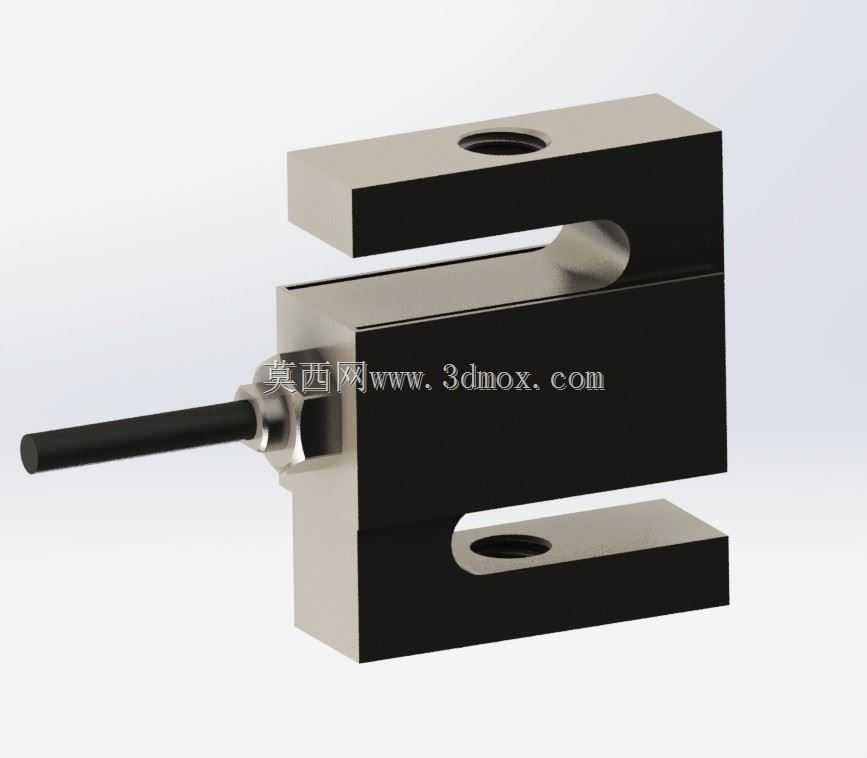

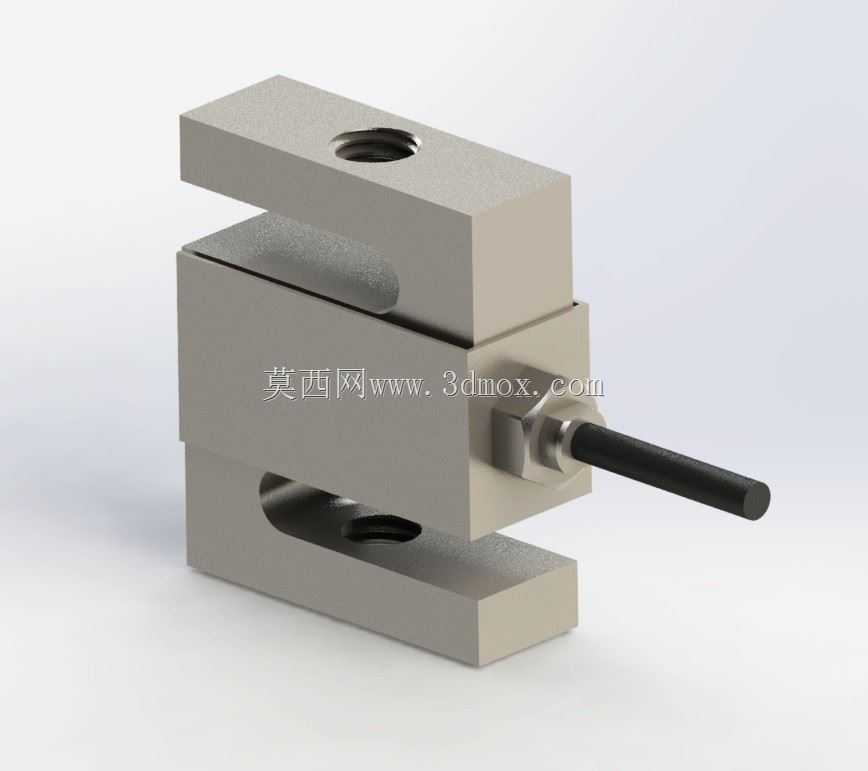

IP67防护不锈钢S型拉压力称重传感器

这款S型称重传感器在工业测力、称重场景中应用覆盖范围极广，从料仓料位的称重监测、皮带输送机的物料流量检测，到小型拉力试验机的力值校准、自动化装配线的压装力监控，甚至是起重设备的超载预警、农业机械的播撒量控制，都能见到这类结构传感器的身影。它采用S型剪切梁结构设计，核心优势是可以同时兼容拉力与压力两个方向的力值测量，不需要针对拉压场景分别选型，大幅降低了设备集成时的选型复杂度。

从结构设计逻辑来看，这款传感器选用不锈钢作为主体材质，核心考量是适配潮湿、多粉尘甚至轻度腐蚀的工业现场环境，IP67的防护等级可以保证传感器在短时间浸水、长期高湿度环境下内部应变片不会受潮失效，应变片区域采用激光密封焊接工艺，完全阻断外界水汽、粉尘侵入内部测量桥路的路径，相比铝合金材质的同量程传感器，抗侧向载荷能力提升40%以上，在存在小幅偏载的安装场景下也能保证测量精度稳定。传感器出线端采用防水航空接头结构，线缆采用耐油聚氨酯护套，在设备上布线时可以耐受常规工业油污、切削液的侵蚀，不会出现线缆外皮开裂导致的信号中断问题。

安装边界方面，这款传感器上下两端均采用M12内螺纹作为受力连接接口，安装时需要保证上下受力点的同轴度偏差不超过0.5度，否则会引入额外的侧向弯矩，长期使用会导致应变片疲劳，测量零点出现漂移。传感器的额定输出为3.0mV/V，适配常规的称重变送器可以直接输出4-20mA或者0-10V的标准工业信号，不需要额外的信号放大电路。量程覆盖150kg、250kg、500kg三个常用段，选型时需要保证实际工作载荷在额定量程的30%-70%区间内，既可以避免瞬时冲击载荷超过传感器弹性极限造成损坏，也能保证测量线性度处于最优区间。

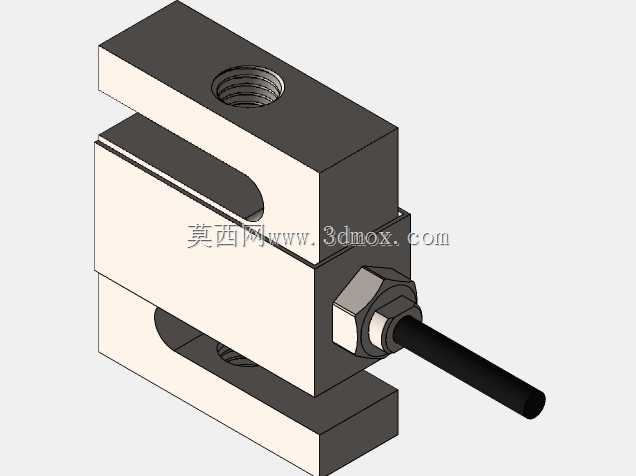

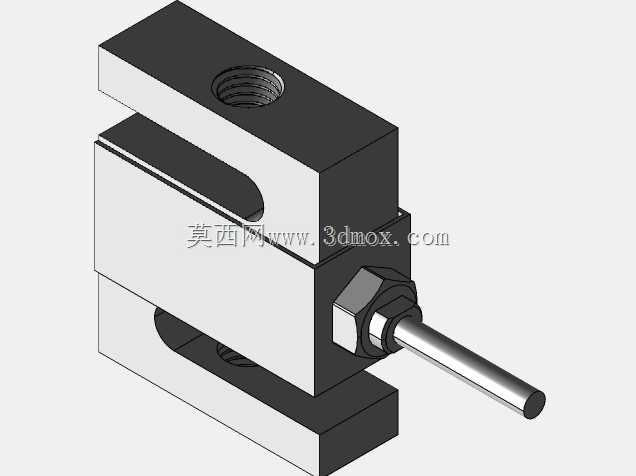

建模过程中需要重点还原弹性体的应变区结构，S型结构中间的薄壁剪切区是力值传递的核心区域，建模时要严格保证薄壁区域的厚度均匀性，上下螺纹孔的同轴度、出线端的密封槽尺寸都需要和实际安装尺寸匹配，否则在做设备装配干涉检查时会出现安装位错位的问题。传感器的出线线缆长度默认预留1.5米，建模时可以根据实际设备布线需求调整线缆长度参数，线缆的弯曲半径不小于线缆直径的5倍，避免布线时线缆弯折过度导致内部芯线断裂。

在实际设备集成时，传感器上下两端需要搭配万向节接头或者拉杆球头使用，可以抵消安装面不平行带来的侧向力，保证力值始终沿着传感器的轴向传递。如果是用于平台称重场景，需要在三个或者四个支撑位均匀布置同量程的传感器，通过接线盒汇总信号后接入称重仪表，安装时要保证每个传感器的受力均匀，避免单个传感器过载。这类S型传感器的抗偏载能力相比柱式传感器更强，但仍然要避免长期承受超过额定量程120%的冲击载荷，否则会造成弹性体塑性变形，传感器无法回到零点，直接报废。日常维护时只需要定期清理传感器表面积攒的物料粉尘，检查连接螺纹是否松动，不需要额外的润滑或者校准，正常使用环境下校准周期可以达到12个月以上。
