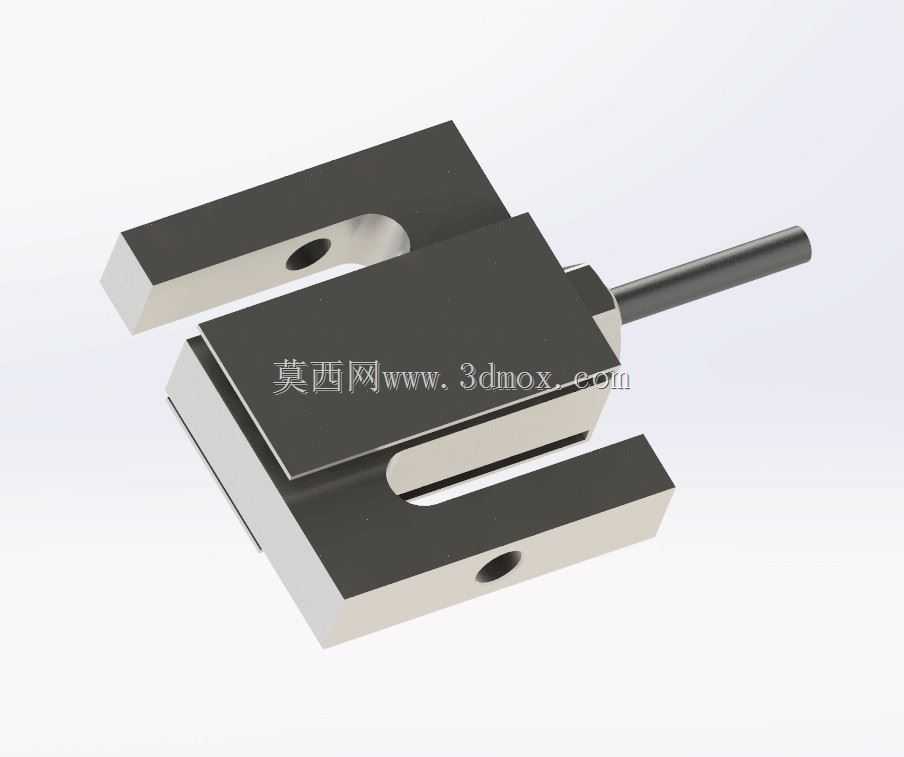

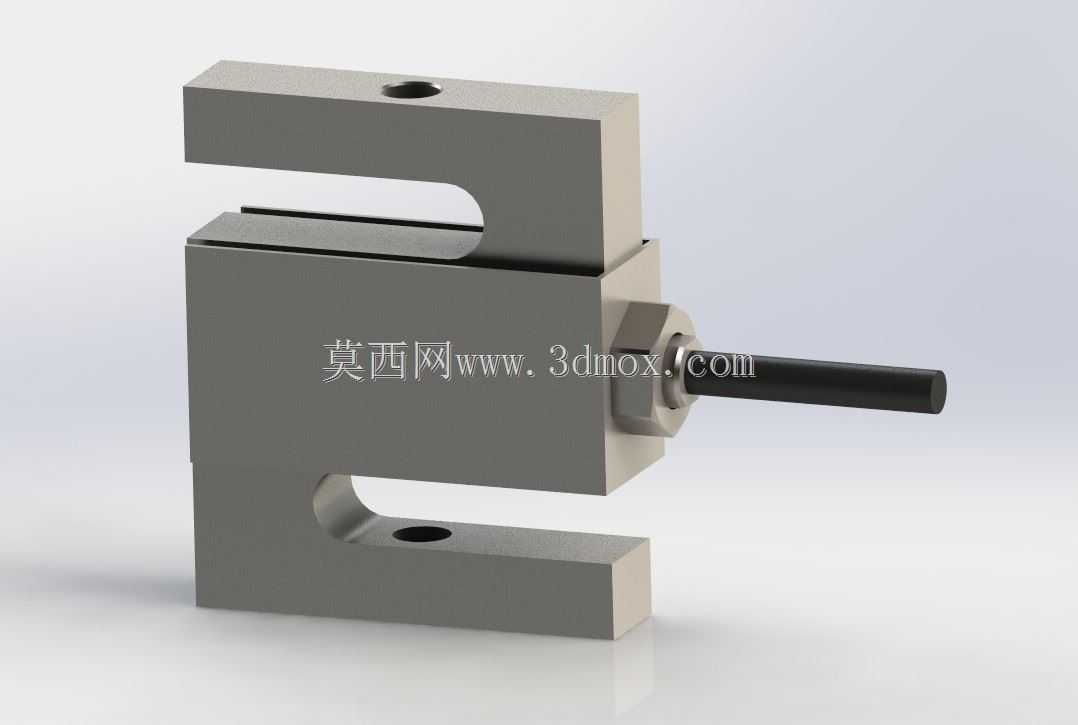

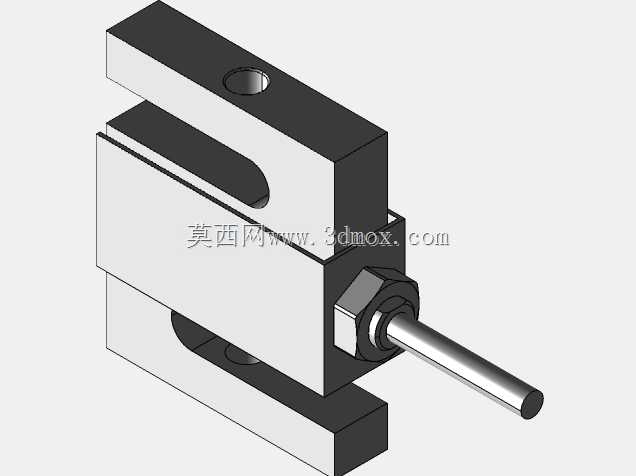

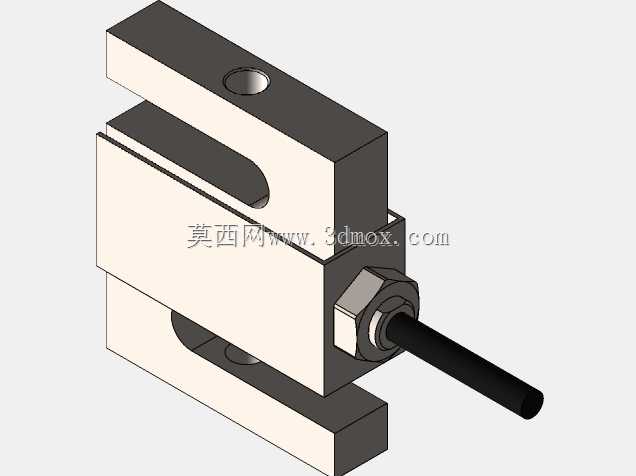

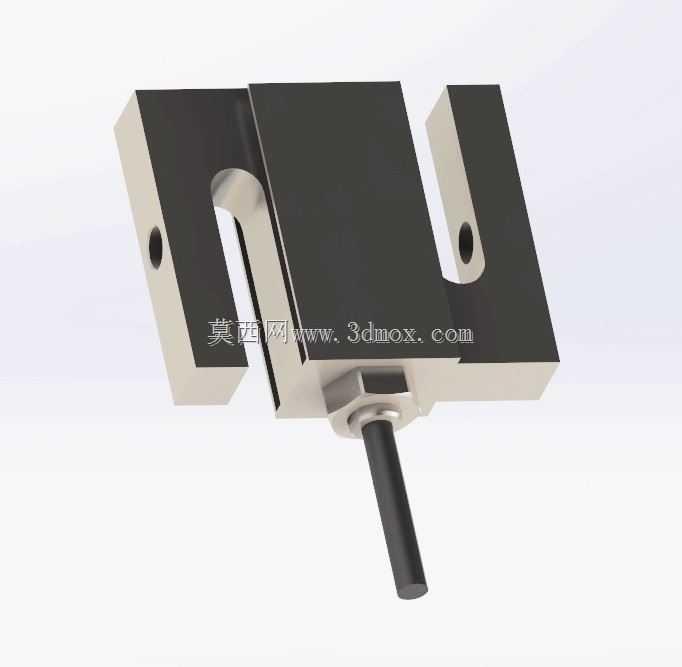

M8螺纹IP67不锈钢S型拉压称重传感结构

　　这款S型拉压称重结构，是工业测力称重场景里的典型弹性体结构，采用不锈钢材质打造，适配50kg、100kg两个量程段，IP67的防护等级设计，让它可以在多粉尘、有喷淋的工业现场稳定工作，比如配料生产线的料斗称重、小型起重设备的拉力监测、自动化装配线的压装力检测场景里，都能见到这类结构的身影。从结构设计逻辑来看，S型的弹性体结构本身就具备拉压双向受力的测量优势，上下两端的M8螺纹孔作为安装接口，既可以通过螺杆连接上方的固定挂载点，也能通过螺纹连接件挂载下方的被测负载，安装时不需要额外设计复杂的转接工装，只要保证上下受力点和弹性体中心轴线重合，就能避免偏载带来的测量误差。

　　出线端采用侧置的防水接头设计，线缆从弹性体侧面引出，既不会干扰上下方向的安装空间，也能通过密封结构阻挡水汽、粉尘进入弹性体内部的应变区，保护粘贴在弹性体应变梁上的应变片不受外界环境侵蚀。从安装边界来看，这类S型结构的整体外形紧凑，上下安装面的间距、侧面的出线长度都经过标准化设计，在设备布局时，只需要预留出上下螺纹连接的螺杆旋入深度，以及侧面线缆的弯曲半径空间即可，不需要额外预留过大的安装空位，适合在空间紧凑的小型测力设备、台秤、拉力测试工装里使用。

　　弹性体中间的开槽设计，是应变测量的核心结构，上下两个对称的C型开槽，让受力时中间的应变梁产生均匀的形变，粘贴在应变梁上的应变片可以精准捕捉到微形变，转化为对应的电信号输出，实现重量或者拉力的精准测量。上下两端的光孔与螺纹孔同轴度设计，是保证测量精度的关键，建模时需要严格控制两个安装螺纹的同轴度公差，避免安装后产生附加弯矩，影响测量线性度。在实际选型应用中，这类不锈钢材质的S型结构，相比铝合金材质的同类产品，抗过载能力更强，耐腐蚀性能更好，在食品加工、化工配料这类有腐蚀性环境、或者需要定期冲洗的现场，比普通材质的传感结构使用寿命更长。IP67的防护等级意味着它可以短时间浸入水中，也能完全阻挡粉尘进入，在户外的小型吊装设备、散料称重现场，也不需要额外加装防护外罩就能稳定工作。从建模细节来看，弹性体的所有棱角都做了小倒角处理，既可以避免安装时划伤操作人员，也能消除热处理过程中的应力集中点，提升弹性体的长期稳定性，避免长期受力后出现应力蠕变影响测量精度。出线端的接头和弹性体本体之间采用密封焊接或者密封圈压装的结构，建模时需要预留出密封圈的安装槽位，保证装配后防护等级达标。

　　在实际设备集成时，这类S型结构的上下连接螺杆需要选用强度等级匹配的螺栓，避免负载过大时螺杆断裂，同时安装时要保证受力方向沿着S型结构的中心轴线，不能有侧向力或者扭转力作用在弹性体上，否则会导致测量数据偏差，甚至损坏弹性体结构。对于结构设计人员来说，在做设备布局时，除了预留安装空间，还要考虑过载保护结构的设计，比如在S型结构的上下端设置限位挡块，当负载超过额定量程的120%时，挡块接触承担额外负载，避免弹性体产生不可逆的塑性变形。这类结构的三维建模过程中，弹性体的应变梁厚度、开槽的圆弧过渡尺寸，都是和量程匹配的核心参数，50kg和100kg量程的结构，应变梁的厚度会有细微差异，建模时需要根据量程对应调整形变区域的尺寸，保证额定负载下应变梁的形变量在应变片的最佳测量范围内，既保证测量灵敏度，也不会因为形变过大超出材料的弹性极限。
