汽车改装用六辐运动款轮毂结构设计

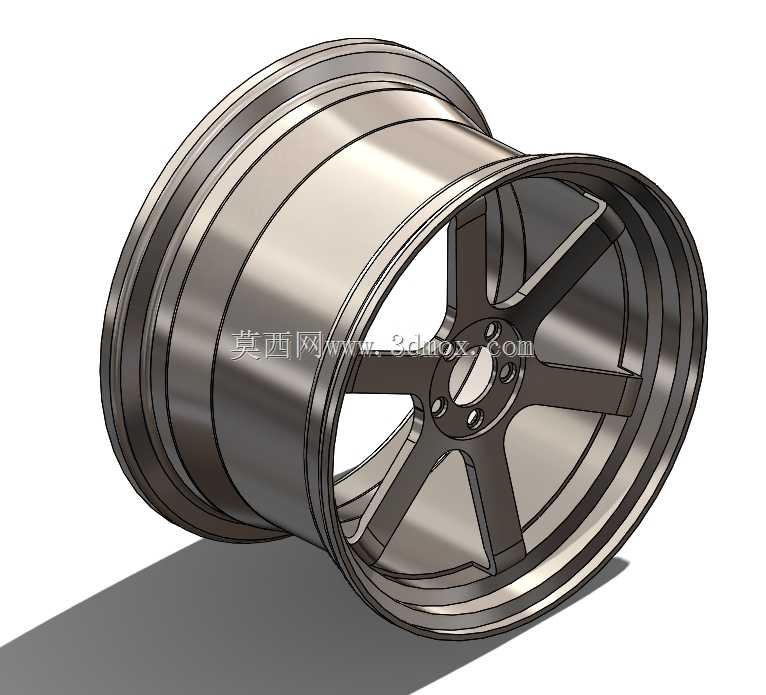

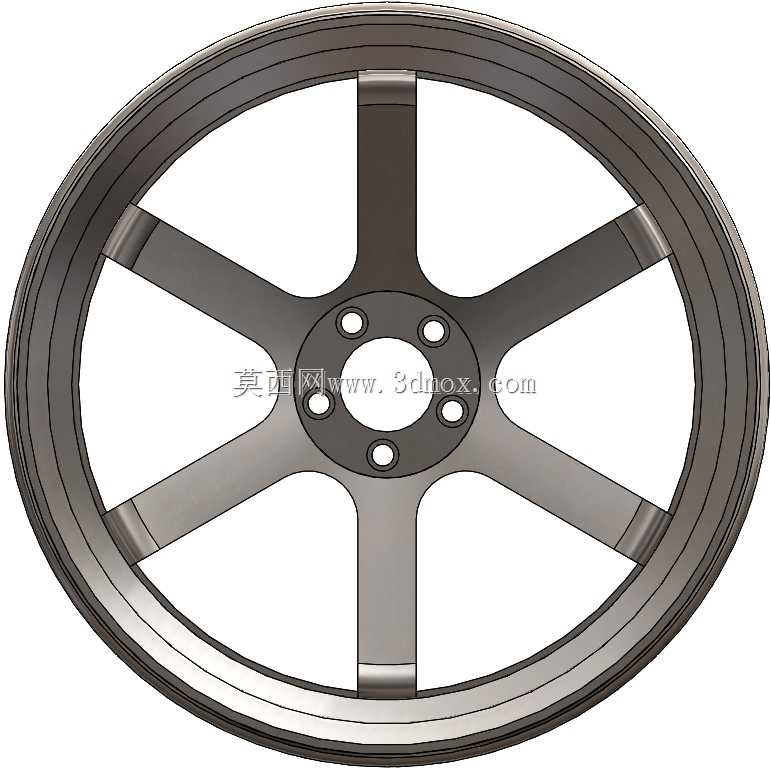

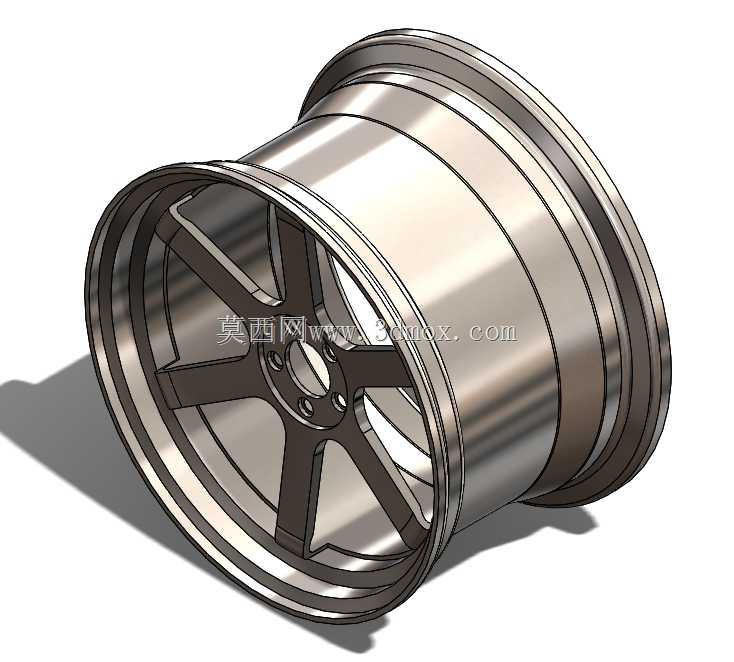

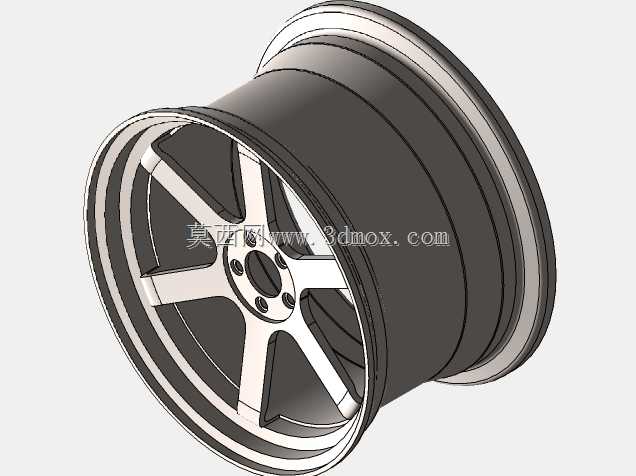

　　这款轮毂的结构设计首先围绕乘用车改装场景的实际需求展开，日常街道行驶、周末赛道日体验是其核心覆盖的使用场景，作为车辆行走系统的关键承载部件，设计阶段需要同时兼顾轻量化需求与结构强度冗余，不能为了追求视觉效果牺牲行驶可靠性。从结构布局来看，采用经典的六辐对称设计，辐条采用大倾角宽面切削造型，辐条根部与轮辋连接位置做了大圆弧过渡处理，避免应力集中导致的辐条断裂风险，这种布局一方面能在制动系统散热时引导气流通过辐条间隙带走卡钳与刹车盘的热量，减少长距离制动后的热衰减，另一方面宽辐条的设计能在车辆过弯承受侧向载荷时提供足够的支撑刚度，减少轮辋形变的概率。

　　轮辋部分采用深凹宽边设计，轮缘位置做了加厚处理，应对日常行驶中遇到路肩磕碰、路面坑洼冲击时，能避免轮缘变形导致的轮胎漏气问题，轮辋的胎圈座位置严格匹配乘用车真空胎的安装尺寸标准，保证轮胎安装后的密封性，不会出现慢漏气的情况。安装面的设计上，PCD孔位采用等距圆周分布，中心孔预留了适配不同车型中心圈的加工余量，安装盘的厚度经过载荷校核，能承受车辆急加速、急制动时的扭矩冲击，螺栓孔周边做了沉台处理，保证轮毂螺栓安装后能完全贴合，不会出现螺栓虚接导致的行驶抖动问题。

　　设计过程中首先确定的是轮辋的名义宽度与偏距参数，这两个参数直接决定了轮毂装车后的轮距变化与翼子板齐平效果，偏距过小会导致轮毂突出翼子板，在满载颠簸时轮胎剐蹭翼子板内衬，偏距过大则会让轮毂向内缩进，蹭到避震筒或者悬挂摆臂，因此在建模阶段就需要匹配常见紧凑型、中型运动车型的悬挂安装边界，预留足够的安全间隙。辐条的造型设计并非单纯为了视觉效果，每一处曲面的走向都经过受力路径优化，载荷从轮胎接地面传递到轮辋，再通过辐条传递到中心安装盘，辐条的截面厚度从靠近轮辋的外端到靠近安装盘的内端逐渐递增，匹配应力分布的规律，在保证强度的前提下尽可能去除非承载区域的材料，实现轻量化的目标。

　　轮辋的内部通风道结构也做了优化，当车辆行驶时，气流从轮辐正面进入，顺着轮辋与刹车卡钳之间的间隙流出，能有效降低刹车系统的工作温度，在连续制动的工况下，这种散热结构能让刹车盘温度降低10%到15%，提升制动系统的稳定性。表面处理的结构预留上，辐条正面预留了抛光面的加工余量，轮辋侧边预留了涂装层的厚度空间，保证后续表面处理完成后不会出现尺寸超差的问题，安装面的平面度要求控制在0.05mm以内，避免装车后出现轮毂跳动导致的方向盘抖动问题。气嘴孔的位置设置在两辐条之间的轮辋凹陷处，既方便充气操作，也能避免气嘴被辐条遮挡，同时减少行驶中飞溅的石子撞击气嘴导致漏气的风险。在建模过程中，所有的过渡圆角都严格按照铸造或者锻造工艺的要求设置，避免出现锐角结构导致的加工应力集中，轮辋的壁厚均匀性控制在±0.3mm以内，保证高速旋转时的动平衡性能，减少车轮高速行驶时的抖动。针对改装场景常见的加大刹车卡钳的需求，辐条背面做了内凹避空处理，能容纳大尺寸多活塞刹车卡钳，不需要加装垫片就可以直接安装，避免加装垫片带来的螺栓受力长度不足的安全隐患。
