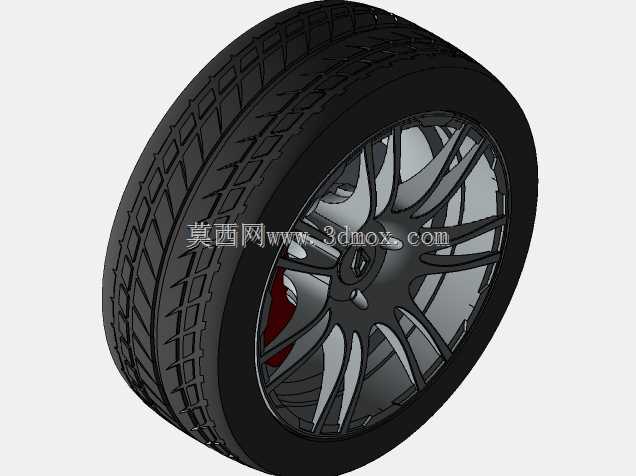

16英寸轮辋带轮胎制动系统结构设计

这套轮组总成的设计，首先要适配民用紧凑型乘用车的日常行驶工况，覆盖城市铺装路面通勤、城郊非铺装路面轻度通行的使用场景，轮辋采用16英寸规格，是当前A级家用车市场保有量最高的尺寸段，配套的轮胎扁平比设定兼顾了行驶滤震性与侧向支撑性，胎面花纹采用不对称块状设计，纵向主排水沟保证湿滑路面的排水效率，横向花纹块边缘做了倒角处理，降低日常行驶的胎噪传递，同时花纹块的刚度分布经过匹配，避免制动时花纹块过度形变导致抓地力衰减。

设计过程中首先明确安装边界：轮辋的PCD孔位、中心孔直径、偏距参数完全对应雷诺旗下紧凑型车型的转向节安装接口，不需要额外加装转接法兰即可直接适配，轮辋的辐条采用多辐条镂空设计，并非单纯追求外观效果，每根辐条的截面都做了变厚度处理，靠近轮心安装座的位置厚度更大，向轮辋外缘过渡时逐步收薄，在保证轮辋整体径向、侧向刚度满足1.6吨级整车满载承载要求的前提下，尽可能降低轮辋的非簧载质量，减少悬架系统的簧下震动传递，提升行驶平顺性。

配套的制动系统采用浮动式卡钳结构，卡钳安装支架直接固定在转向节的预装位上，制动盘采用通风式结构，内部的散热筋沿径向呈离心式排布，车辆行驶时轮辋镂空的辐条间隙可以引导气流穿过制动盘通风道，带走连续制动产生的热量，避免长下坡工况下制动热衰减。设计时特意校核了轮辋与卡钳的间隙，在冷态、热态两种工况下，轮辋内缘与卡钳本体、制动盘防尘罩之间都预留了足够的安全间隙，不会因为制动部件受热膨胀、轮辋行驶中微小形变出现运动干涉。

轮胎与轮辋的配合面做了专门的密封结构设计，轮辋的胎圈座位置加工有标准的凸峰结构，轮胎充气后胎圈可以紧密贴合在凸峰两侧，即使出现瞬时胎压降低的情况，也能避免胎圈从轮辋上脱出，提升行驶安全性。轮胎内部的带束层采用交叉排布的钢丝帘线结构，保证胎面的接地面积均匀，接地压力分布偏差控制在合理范围内，避免轮胎出现偏磨、异常磨损的情况。

建模过程中对每个部件的装配关系都做了完整的约束模拟：轮辋通过轮毂轴承与转向节连接，制动盘固定在轮毂法兰上随车轮同步转动，卡钳跨过制动盘固定在支架上，制动片与制动盘之间预留了标准的工作间隙，轮胎装配到轮辋上之后，整体的动平衡校准块安装位也做了预留，在轮辋的内外轮缘位置都设计了平衡块安装的卡槽，不需要额外粘贴外置平衡块即可完成动平衡校准，减少高速行驶时的车轮抖动。

从实际使用的角度出发，这套轮组的设计还考虑了后期维护的便利性：轮胎拆装时不需要拆卸卡钳，只需要将轮胎放气后用普通扒胎机即可完成胎圈与轮辋的分离，更换制动片时也不需要拆卸轮辋，只需要将车轮转到对应角度，即可从辐条间隙处完成卡钳导向销的拆卸与制动片的更换，降低日常维护的操作难度。轮辋的表面处理采用多层涂装结构，底层做防腐电泳处理，中间层为色漆层，外层为透明清漆层，可以抵御日常行驶中的路面碎石冲击、融雪剂腐蚀，延长轮辋的使用寿命。

在结构强度校核环节，针对轮辋分别做了径向冲击、弯曲疲劳、13度冲击三项标准工况的模拟验证：径向冲击模拟车辆过坑洼路面时轮胎受到的垂直冲击载荷，轮辋的最大应力出现在辐条与轮心安装座的连接位置，应力值远低于铝合金材料的屈服强度；弯曲疲劳模拟车辆持续转弯时轮辋受到的交变侧向载荷，经过百万次循环加载后结构无裂纹产生；13度冲击模拟车辆斜向撞击路肩的工况，轮辋无开裂、无明显形变，胎圈不会从轮辋上脱出，满足乘用车车轮的强度标准要求。

轮胎的建模还原了真实的胎体结构，包括胎面胶、带束层、胎体帘布层、气密层的分层结构，胎侧的刚度经过匹配，在轮胎标准胎压下，胎侧的形变量符合设计要求，过减速带时可以吸收大部分冲击，同时不会因为胎侧过软导致转向时侧向支撑不足。卡钳的活塞密封圈采用矩形截面设计，制动时活塞推出推动制动片夹紧制动盘，松开制动时密封圈的回弹力可以带动活塞回位，保持制动片与制动盘之间的标准间隙，避免出现制动拖滞的情况。
