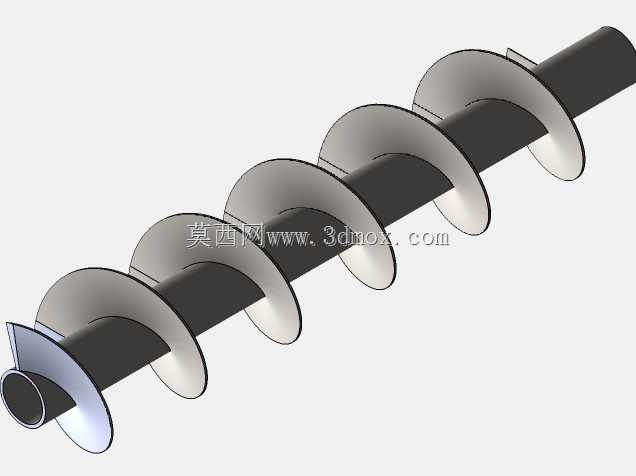

等螺距实心轴螺旋输送构件结构设计

做散料输送线选型的时候，很多刚入行的工程师容易把螺旋输送的核心构件想复杂，总觉得要加一堆花哨的辅助结构才能保证送料稳定性，其实从现场运维和加工落地的角度看，这种等螺距实心轴螺旋结构反而是食品加工、散料转运场景里容错率最高的方案。先从实际应用场景说，这类构件最常出现在中小型粉料、颗粒料的水平输送段，比如食品厂的面粉、砂糖短距离转运，工厂生产线上的塑料粒子、粉状辅料的工位间送料，还有污水处理段的半固态渣料输送，不需要大角度倾斜提升的工况下，这种结构的故障率比带衬板、带搅拌副叶的结构低至少三成。

从功能特性上拆解，这个构件的核心逻辑是靠固定螺距的螺旋叶片旋转时形成的轴向推力带动物料沿轴向前移，没有额外的拢料、破碎结构，也就不存在物料卡滞在叶片和管壁间隙的问题——很多现场卡料故障都出在附加结构和管壁的配合公差上，尤其是输送有一定粘性的食品原料时，多余的凸起结构很容易挂料，时间长了物料板结就会憋停驱动。这个设计里叶片和中心轴采用满焊连接，没有螺栓拼接的缝隙，避免了细小物料嵌进连接缝造成的污染和磨损，中心轴选实心圆钢而非空心管，是考虑到1-3米跨度的输送段不需要做减重处理，实心轴的抗扭刚度更高，输送密度稍大的颗粒料时不会出现轴体扭转变形，也不会因为长期交变载荷出现焊缝开裂的问题。

设计思路上完全是从加工便利性和运维成本出发的：螺旋叶片采用等厚钢板连续冷轧成型，不用分段拼接后再修形，加工时只需要把成型好的叶片按固定螺距点焊定位在中心轴上，再满焊打磨焊缝即可，加工周期比分段式叶片缩短近一半，后期如果叶片边缘磨损，只需要在磨损段补焊耐磨层就能继续使用，不需要整根更换构件。叶片的外径公差控制在比输送管内径小3-5mm，这个间隙值是经过多场景验证的：间隙太小的话，轴体轻微挠度变形就会刮蹭管壁，产生异响和额外磨损；间隙太大的话，靠近管壁的物料会随叶片一起空转，无法形成有效的轴向输送，输送效率会下降两成以上。

再说到安装边界的尺寸控制，中心轴两端的轴头直径统一按标准带座轴承的内孔尺寸设计，不需要额外做轴套转接，安装时直接把两端轴头卡进UCP系列带座轴承的内圈，锁紧顶丝就能完成定位，两端的轴承座安装孔距和输送段的机架横梁孔位完全匹配，不需要现场二次打孔。螺旋的有效输送长度比进料口到出料口的中心距长100mm左右，进料端的叶片延伸到进料口下方20mm，避免物料在进料口下方堆积堵料，出料端的叶片超出出料口边缘30mm，保证输送到末端的物料能完全被推出，不会在端盖和叶片的间隙里残留。叶片的螺距设置为叶片外径的0.8倍，这个比例在水平输送工况下能兼顾输送效率和物料填充率，螺距太大的话物料容易在叶片间翻滚，无法形成稳定的料流，螺距太小则会降低单位时间内的输送量，匹配0.8倍外径的螺距时，物料在输送管内的填充率能稳定在40%左右，既不会因为填充太满造成驱动过载，也不会因为填充率太低浪费输送能力。

另外要提的是末端的止挡结构设计，在出料端的最外侧加了一个圆形挡片，这个挡片的作用不是推料，而是防止停机时管道内残留的物料顺着轴和端盖的间隙漏到轴承座里，很多现场的轴承损坏都是因为物料粉尘进入轴承滚道造成的磨粒磨损，这个挡片和端盖之间留1mm的间隙，既不会刮蹭端盖，又能挡住90%以上的粉尘进入轴承腔，能把轴承的更换周期延长两倍以上。整个构件没有做表面喷涂处理，如果是食品行业使用只需要做镜面抛光，普通工业场景做喷砂除锈即可，没有多余的涂层也就不存在涂层脱落污染物料的风险，完全适配不同行业的卫生和使用要求。
