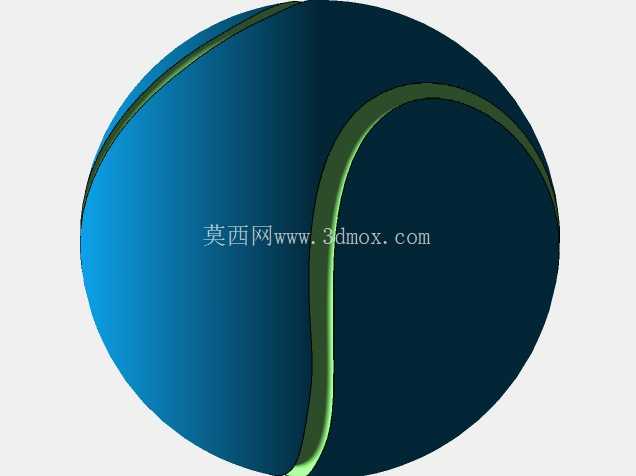

标准运动用网球曲面结构三维造型

在体育用品结构设计领域，网球的三维建模是曲面类零件建模的典型练习案例，同时也能为网球生产工艺优化、运动仿真分析提供精准的数字模型支撑。从实际应用场景来看，该模型可用于网球生产企业的模具设计环节，也可作为体育器材仿真、运动力学分析的基础载体，还能用于三维建模教学中的曲面缝合、实体化操作演示。

从产品功能特性来看，标准网球需要满足弹性、耐磨性、飞行稳定性的多重要求，建模过程中首先要还原球体的基础轮廓，标准网球的直径控制在6.54厘米至6.86厘米区间，建模时以正球体为基础特征，通过旋转命令生成基础实体，保证球面的整体圆度误差控制在合理范围内，避免出现椭圆度超差影响后续仿真的准确性。网球表面的接缝是建模的核心难点，实际产品的接缝是两片橡胶胚料模压硫化后形成的弧形拼接缝，建模时不能简单用贴图替代，需要通过投影曲线、扫描曲面的方式构建接缝的凸起结构，接缝的宽度控制在3毫米至4毫米，凸起高度约0.5毫米，还原真实网球表面的触感与空气动力学特征。

设计思路上，首先确定球体的基准坐标系，将球心设置在坐标原点，方便后续装配与仿真时的定位。基础球体生成后，通过草绘绘制接缝的引导线，引导线采用两段对称的空间圆弧，贴合真实网球的拼接轨迹，避免出现平面曲线导致的接缝形态失真。之后通过扫描命令生成接缝的凸起特征，扫描截面采用带圆角的矩形，保证接缝边缘与球面的过渡平滑，没有尖锐棱角，还原真实产品模压后的圆角过渡特征。完成主体特征后，对球面与接缝的交接位置进行圆角处理，圆角半径设置为0.2毫米，避免应力集中，也更符合实际产品的工艺特征。

从安装与适配边界来看，该模型可直接导入运动仿真软件，配合网球拍、发球机等模型进行碰撞仿真，建模时预留了0.1毫米的工艺余量，方便后续根据不同的仿真需求调整材质参数，比如橡胶层的厚度、毛毡层的覆盖特征都可以在基础模型上进行拓展。如果用于模具设计，该模型可以直接作为模腔的设计参考，通过缩放命令添加橡胶硫化的收缩率，收缩率控制在1.5%至2%区间，匹配常规橡胶材料的成型特性。

建模过程中需要注意曲面的连续性，球面与接缝特征之间要达到G2连续，避免出现曲面折痕，影响后续渲染或者数控加工的刀路生成。对于需要进行空气动力学仿真的场景，还可以在该模型基础上细化表面的纹理特征，比如毛毡层的纤维纹理，但基础模型已经保证了整体轮廓与接缝特征的准确性，能够满足大部分结构设计、教学演示、仿真分析的需求。不同于规则的机械零件，网球这类曲面体育用品的建模更考验空间曲线的构建能力，需要对实际产品的结构特征有足够的观察，不能仅凭想象绘制曲线，否则会导致最终模型与实物偏差过大，失去工程应用价值。在实际生产中，网球的内部是空心结构，建模时也可以根据需求抽壳，壳体厚度设置为3毫米左右，匹配常规网球的橡胶层厚度，方便后续进行耐压、弹性变形的仿真分析。
