木制绳索导向滑轮结构设计

在轻载起重、小型物料牵引、户外临时吊装以及传统木制机具的作业场景里，绳索导向滑轮是改变绳索受力方向、降低牵引摩擦阻力的核心配套构件，这类滑轮不需要承受大吨位重载，更多适配人力牵引、小型绞盘配套的作业需求，木制材质的滑轮相比金属滑轮自重更轻，对绳索外层的磨损更小，尤其适配麻绳、棉绳这类纤维材质绳索的传动导向，不会像金属轮槽那样在长期摩擦过程中磨断绳索纤维，大幅延长纤维绳索的使用寿命。

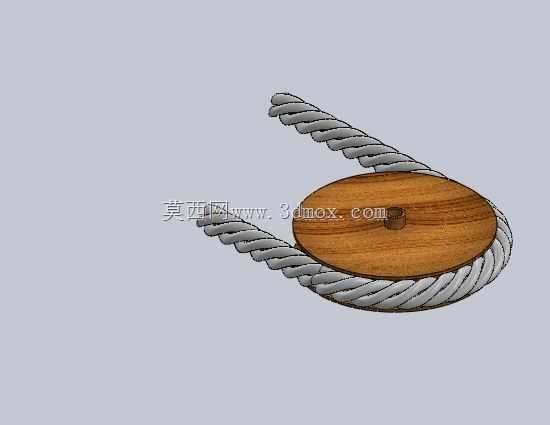

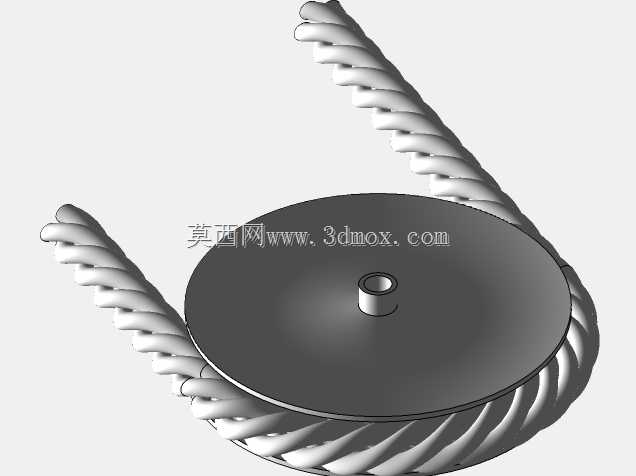

这款滑轮的整体结构采用圆盘式轮体设计，轮体中心设置一体化的轴套凸台，轴套内孔为光滑通孔结构，适配直径匹配的固定销轴安装，安装时销轴两端可通过开口销或者轴端挡圈做轴向限位，保证轮体绕销轴转动时不会出现轴向窜动，轮体的外缘设置与绳索直径匹配的圆弧型轮槽，轮槽的圆弧半径略大于配套绳索的半径，保证绳索能够完全嵌入轮槽内部，牵引过程中不会出现脱槽、跳绳的问题。轮体的盘面采用等厚度设计，从中心轴套位置到轮槽内侧的盘面做平滑过渡，没有尖锐的棱角，避免绳索在偏角牵引时被盘面边缘切割损伤。

从设计思路来看，这款木制滑轮优先考虑了绳索的防护需求，轮槽表面做光滑打磨处理，没有毛刺、凹凸缺陷，绳索在轮槽内滑动转动时，接触应力均匀分布在绳索与轮槽的接触弧面上，不会出现局部应力集中导致的绳索断丝、断股问题。中心轴套的凸台高度略大于轮体盘面厚度，安装时轴套端面直接与两侧的安装支架接触，避免轮体盘面与支架发生摩擦，既降低了转动过程中的摩擦阻力，也减少了轮体盘面的磨损，延长滑轮整体的使用寿命。配套的绳索采用三股捻制的纤维绳索结构，绳索的捻距均匀，股线之间的贴合紧密，牵引过程中绳索的扭转应力小，不会出现打卷、松股的问题，绳索与滑轮轮槽的接触包角可根据实际安装场景调整，最大可支持180度包角的导向作业，满足不同牵引方向的变向需求。

在安装边界方面，这款滑轮的中心安装孔直径适配常规的小型滑轮销轴尺寸，安装时两侧支架的间距需要略大于轴套凸台的总长度，预留0.5到1毫米的轴向间隙，保证轮体转动灵活不会出现卡滞；轮体的最大外径决定了绳索的最小弯曲半径，使用时配套绳索的直径不能超过轮槽设计的适配直径，避免绳索无法完全嵌入轮槽导致脱槽，同时绳索的最小弯曲半径不能小于轮槽底径的6倍，防止绳索过度弯曲出现纤维断裂、强度下降的问题。在实际作业场景中，这类木制绳索滑轮可搭配木制支架组成简易的导向滑车，用于小型建筑工地的轻型物料提升、农家院落的重物吊装、林区的木材短途牵引，也可用于传统帆船的帆索导向、舞台布景的升降导向等对自重要求低、对绳索磨损防护要求高的场景。

结构设计上没有多余的复杂构件，整体零件数量少，木制轮体可通过车削加工一次成型，加工难度低，维护成本低，长期使用后如果轮槽出现磨损，可通过车削修复轮槽形状，或者直接更换轮体，不需要整体更换整套滑车构件。转动过程中轮体与销轴之间可添加润滑脂降低摩擦阻力，木制轮体本身具备一定的自润滑特性，即使在没有频繁添加润滑脂的情况下，也能保持较为顺畅的转动状态，不会像金属滑轮那样容易出现锈蚀卡滞的问题，尤其适合在潮湿的户外环境、没有频繁维护条件的临时作业场景使用。绳索与滑轮的匹配设计上，充分考虑了纤维绳索的形变特性，轮槽的深度足够容纳绳索受压后的形变量，牵引负载时绳索嵌入轮槽的深度适中，既不会因为槽过浅导致脱槽，也不会因为槽过深导致绳索卡在槽内无法顺畅滑动。
