台式计算机轴流散热风扇结构设计

　　这款轴流散热风扇主要面向台式计算机处理器风冷散热场景，也可在小型工控机、嵌入式机柜、桌面运算设备等空间受限的通风位置使用。它的核心作用是在散热器鳍片区域建立稳定气流，把芯片传导到散热片上的热量带走，避免处理器在高负载运算时因热量堆积出现降频。

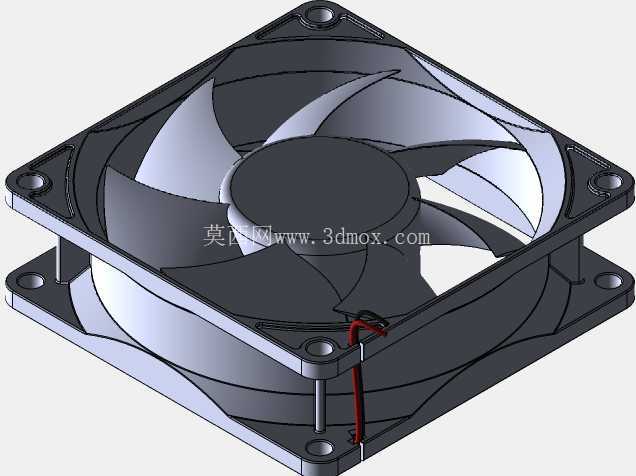

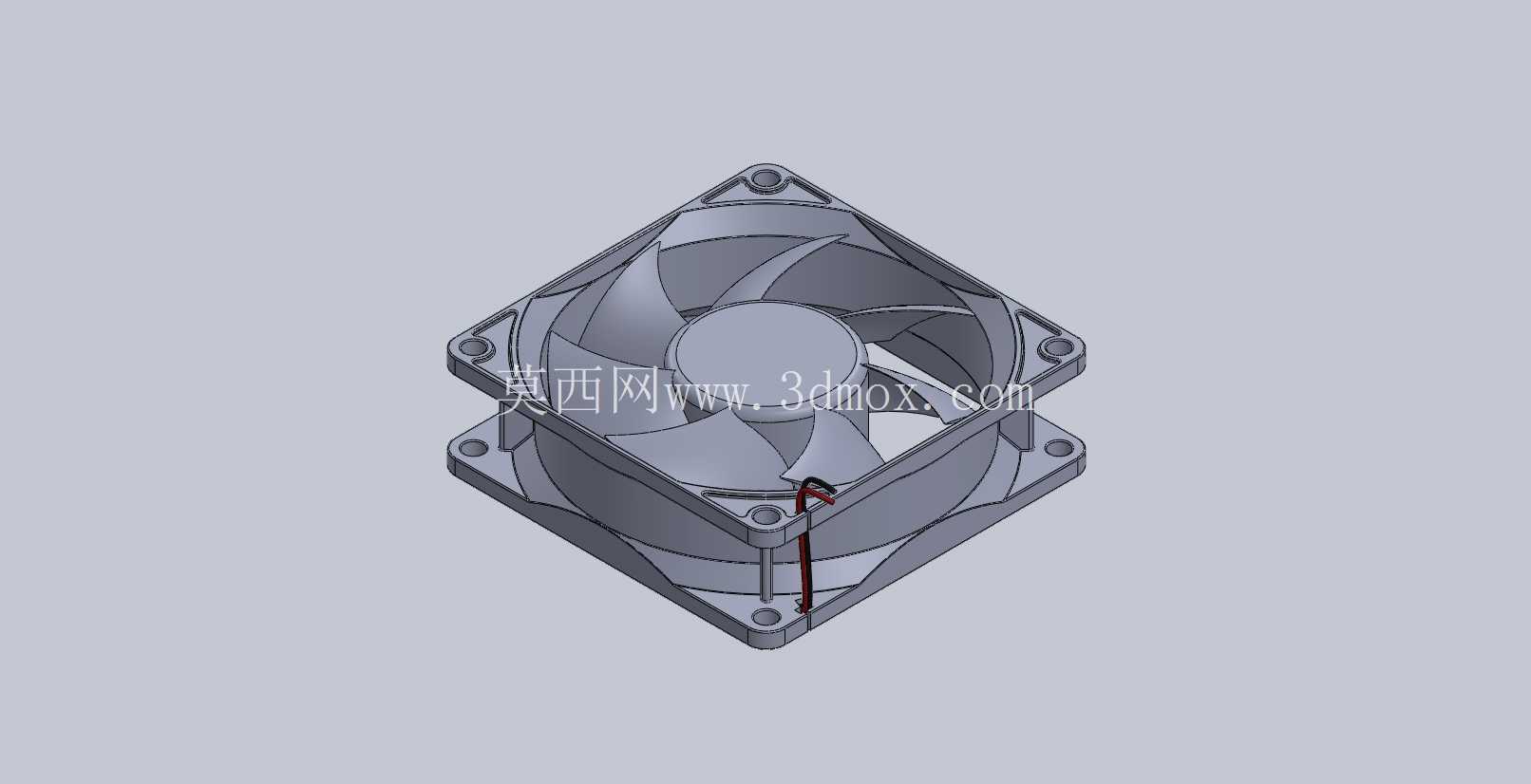

　　结构上采用方形外框加圆形风腔的常见布局，四角设置带通孔的安装耳，用于螺钉固定或减震胶钉连接。外框轮廓方正，便于在机箱内部与散热器、内存、主板供电散热片之间预留边界；四角安装孔的位置决定了风扇与散热器的贴合关系，建模时需要同时校核孔位、框体厚度和周边元件高度，防止装配后与内存条、主板电容或机箱侧板发生干涉。

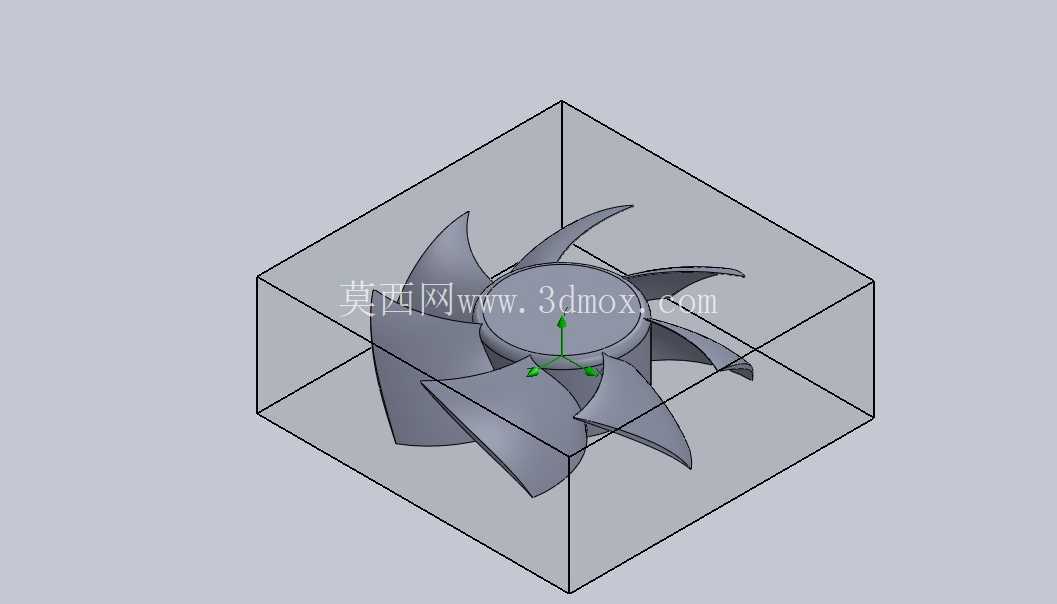

　　扇叶部分采用多叶片轴流设计，叶根与中心轮毂过渡，轮毂内部用于容纳电机定子、转子和轴承支撑结构。叶片曲面并非简单平板，而是沿径向存在扭转角变化：靠近轮毂处气流线速度较低，叶型角度偏大；靠近叶尖处线速度提高，叶型角度相应收敛，这样可以在相同转速下改善风压分布，降低叶尖泄漏带来的噪声。外框内侧形成环形导风壁，能够约束气流径向扩散，使风更集中地吹向散热器鳍片。

　　从设计思路看，这类风扇不能只追求外观造型，还要兼顾风量、静压、噪声和安装互换性。计算机散热器通常鳍片密集，风阻较大，因此风扇需要具备一定静压能力；若用于机箱排风，则更关注通流面积与低转速噪声。模型中框体、扇叶、轮毂、安装孔和出线位置均有明确结构表达，适合用于干涉检查、散热总成装配演示以及风冷方案布局。

　　实际选型时，需要把风扇外形尺寸、厚度、安装孔距、线缆引出方向作为边界条件。方形框体适合贴附散热器，四角孔位承担主要固定载荷；框体边缘若增加减震垫，可减弱叶片转动传递到机箱的振动。线缆从框体一角引出，布线时应避开扇叶旋转区域，并与主板风扇接口保持合理弯折半径。

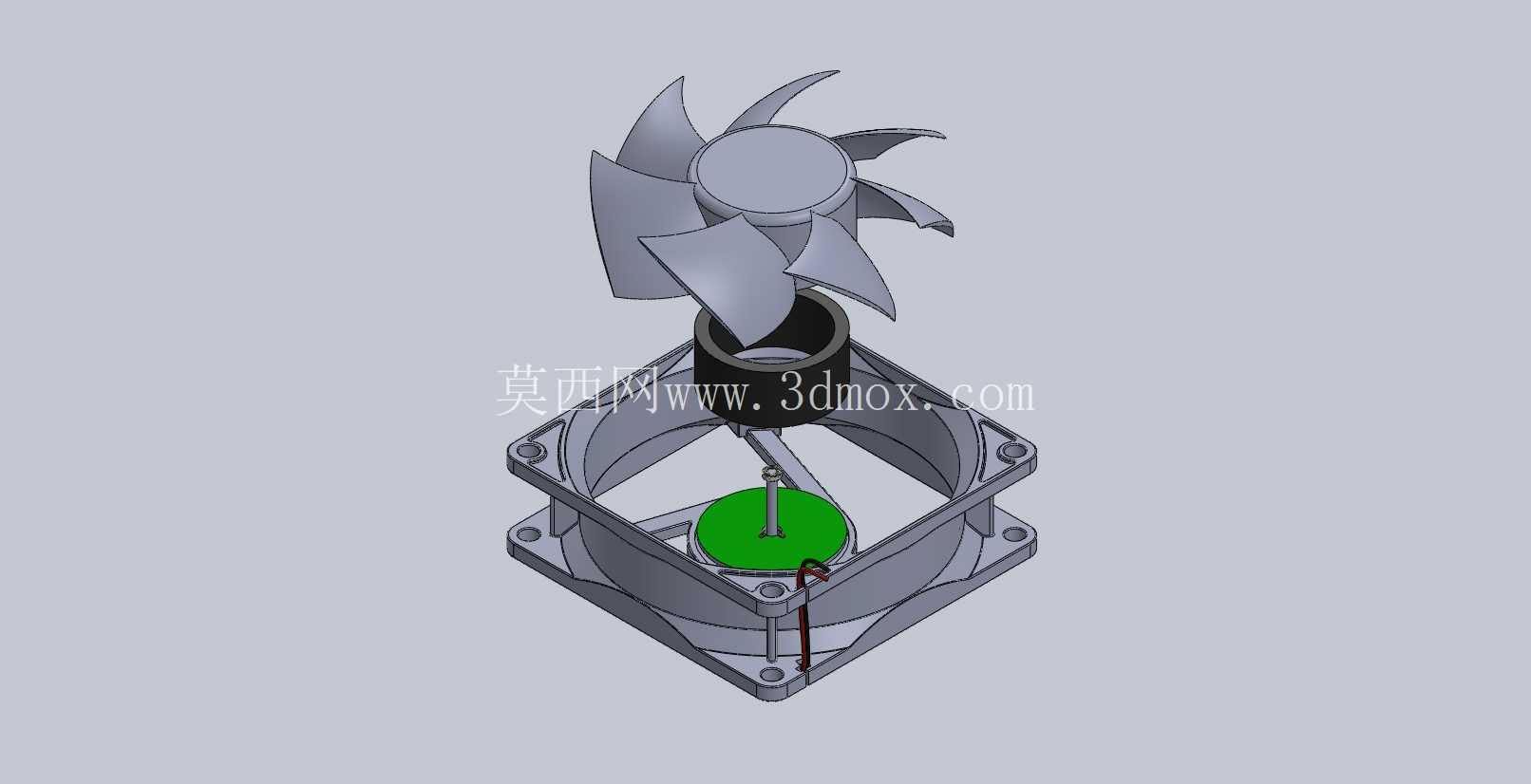

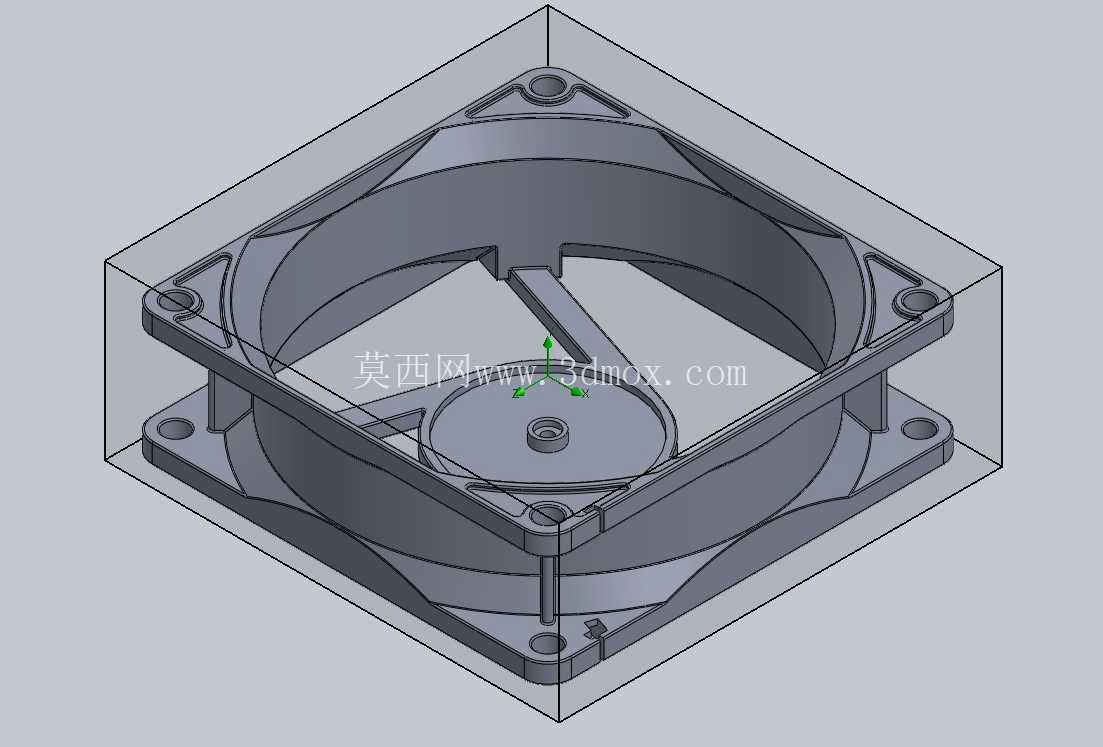

　　在三维建模过程中，扇叶曲面可先建立单个叶型，再按圆周阵列完成整体叶片；外框与安装耳要考虑注塑壁厚均匀性，转角处避免突变壁厚，以减少成型缩痕。轮毂外径、电机腔尺寸和轴承位置之间需要预留装配空间，中心区域过大虽能容纳电机，却会减小有效进风面积；过小则会限制电机功率和轴承寿命。

　　该结构把气动外形、电机容纳、安装固定和线缆走向集中在一个紧凑部件中，能够直观体现计算机风冷系统的基础设计逻辑，也可作为小型电子设备通风散热模块的结构参考。
