14mm规格六角套筒及接杆适配组件

在装配线工位的螺栓锁紧作业、设备维保现场的紧固件拆装、五金加工工序的辅助装夹场景里，这类14mm规格的六角套筒与适配接杆组件，是手动、电动扭矩输出工具与紧固件之间的核心传力衔接部件，日常作业中遇到深孔位螺栓、狭窄空间内的紧固件操作时，不同长度的接杆搭配对应规格套筒，能有效延伸操作范围，避开周边结构干涉，让扭矩输出端无需正对紧固件位置即可完成锁紧或拆卸动作。

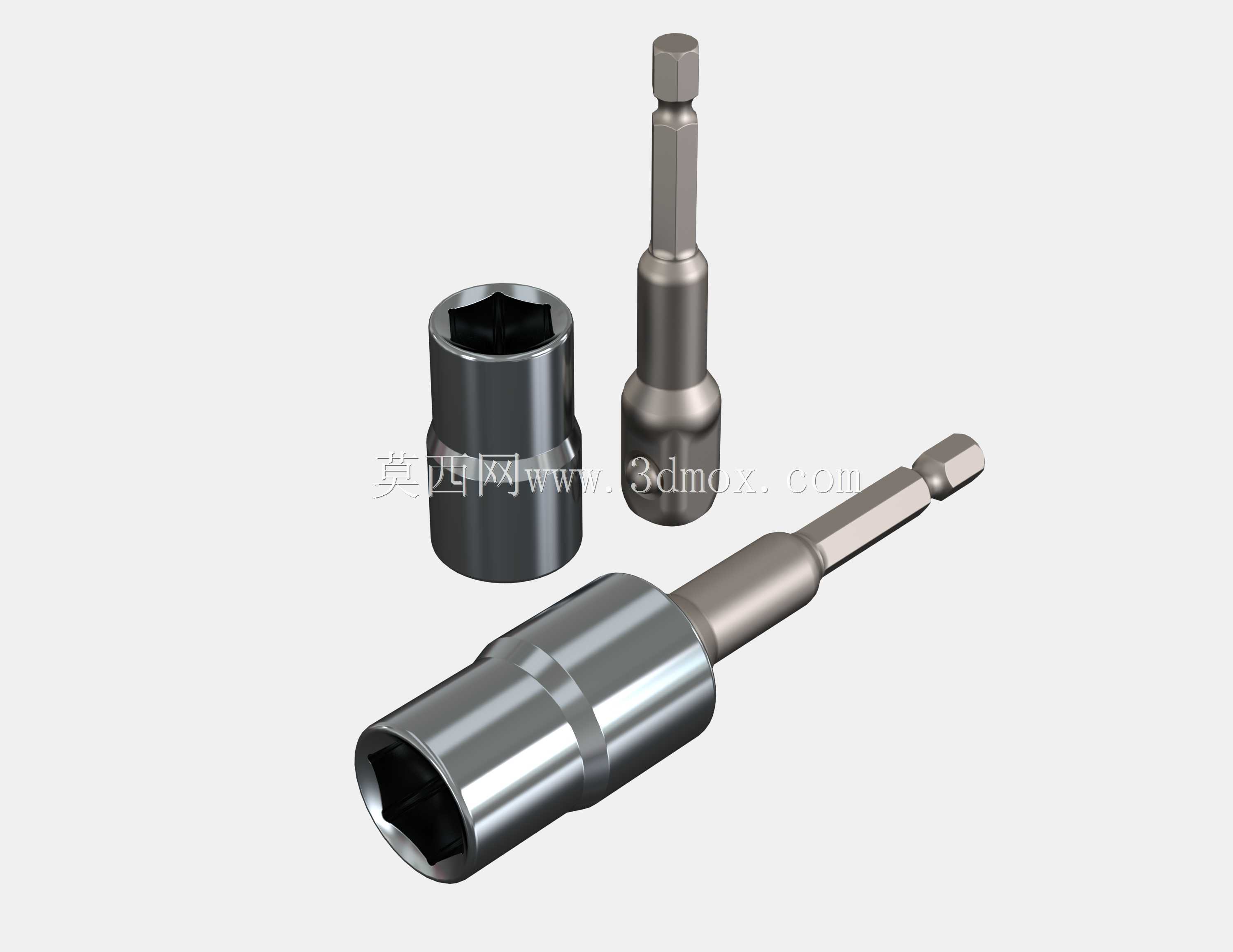

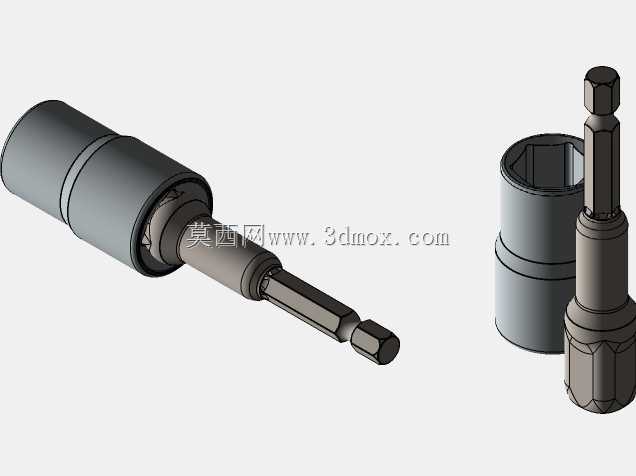

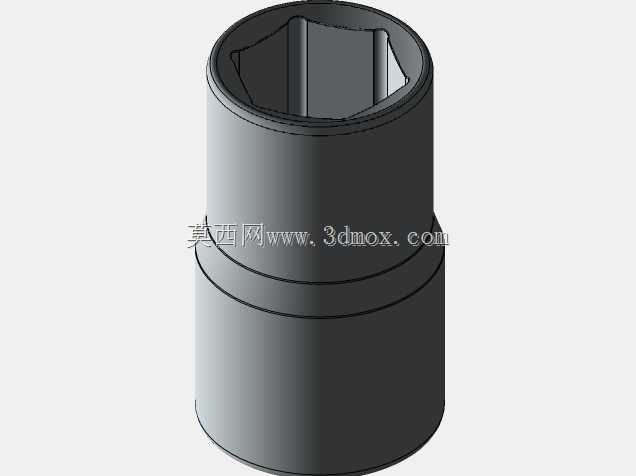

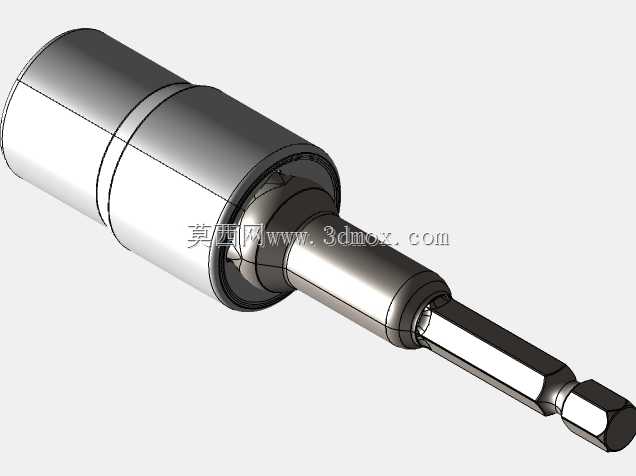

整套组件包含三种不同长度的接杆与对应14mm内六角套筒，套筒端采用标准六角内孔设计，内孔加工精度控制在IT7级公差范围内，与14mm外六角螺栓、螺母的配合间隙控制在0.1-0.2mm之间，既保证拆装时不会出现卡滞，也能避免间隙过大导致螺栓棱角磨损打滑；套筒外壁采用滚花或光滑镀铬处理，光滑款表面粗糙度达到Ra0.8，既可以减少作业时与周边工件的刮擦，也能在手动辅助对位时提供合适的摩擦力。接杆一端为标准六角传动尾柄，可直接适配市面主流的电动起子、气动扳手、手动棘轮扳手的输出夹头，尾柄的定位卡槽尺寸符合通用旋具接口标准，插入夹头后可自动锁止，作业中承受大扭矩冲击时不会出现脱落打滑的情况；接杆与套筒的连接端采用钢珠锁止结构，套筒套入后钢珠卡入套筒尾部的定位环槽，既可以保证扭矩传递的同轴度，也能快速更换不同规格的套筒，适配不同尺寸的紧固件作业需求。

设计过程中首先从实际作业的受力边界出发，套筒的壁厚经过扭矩校核，在承受额定120N·m的冲击扭矩时，套筒内壁不会出现塑性变形，接杆的杆部采用合金结构钢材质，经调质处理后芯部韧性达到HRC28-32，表面淬火硬度达到HRC48-52，既可以承受作业时的扭转冲击力，也能避免杆部过硬导致受侧向力时出现脆断。尺寸边界上，最短款接杆搭配套筒后的总长度控制在75mm左右，适合开阔空间的快速拆装作业；中等长度接杆总长度约150mm，可覆盖大部分浅深孔位的紧固件操作；最长款接杆总长度约250mm，可绕过设备外围的管线、护板等遮挡结构，深入设备内部完成紧固件操作。套筒的外径控制在20mm以内，可适配螺栓周边最小21mm的操作空间，不会因为套筒外径过大无法伸入安装位。

建模过程中完全还原实物的装配关系，接杆与套筒的配合间隙按照实际装配公差设置，钢珠锁止结构的活动行程、弹簧预紧力对应的压缩量都按照实物参数还原，既可以用于作业前的工具选型适配验证，也可用于工具收纳套装的布局设计参考，还能作为工装设计时的标准件模型调用，避免重复建模的工作量。实际使用中，这类组件的适配场景覆盖了家电装配、汽车维保、通用设备组装、五金维修等多个领域，不同长度的接杆搭配可以应对绝大多数常规空间的紧固件操作，相比固定长度的套筒扳手，这套组件的组合灵活性更高，可减少工具携带的数量，提升现场作业的效率。建模时对套筒内孔的棱角、接杆尾柄的卡槽、钢珠定位孔的位置都做了精确还原，没有做简化处理，可直接用于工程出图、装配干涉检查、工具配套方案的模拟验证，在做生产线工具配置方案时，可直接将该模型导入工位布局模型中，验证工具长度是否满足工位操作的空间需求，避免工具选型不当导致的作业干涉问题。
