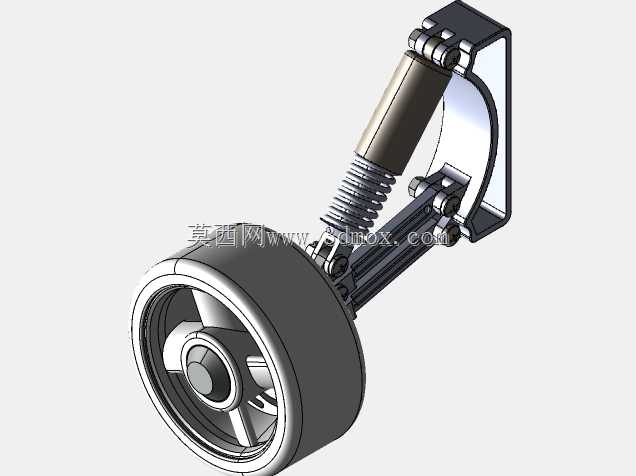

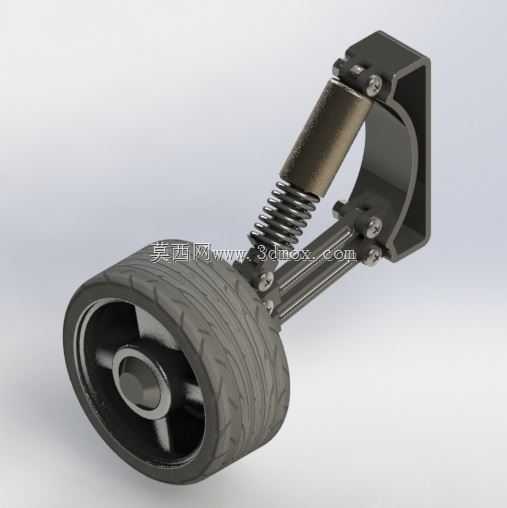

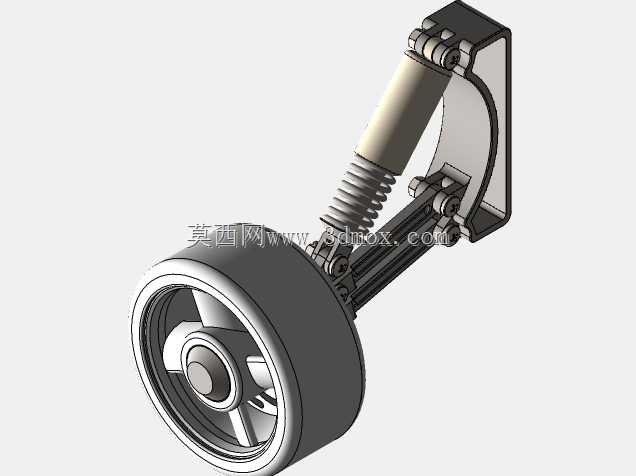

带减震结构的小型滚轮支撑装置

　　该带减震结构的小型滚轮支撑装置，核心应用场景集中在小型移动作业平台、便携推车、轻型自动化行走机构以及儿童玩具载具的行走端，这类场景普遍对行走过程的颠簸缓冲有明确要求，同时受安装空间限制，无法采用大尺寸悬架结构，该装置刚好匹配这类紧凑空间的缓冲行走需求。从实际用途来看，它并非单纯的承重滚轮，而是集成了缓冲减震功能的一体式行走支撑单元，当行走面存在微小凸起、凹陷或者接缝时，内置的弹簧减震结构可以吸收竖向的冲击载荷，避免上部承载的结构因为硬接触出现震动偏移，比如搭载小型检测仪器的移动平台使用该结构时，能减少震动对检测精度的干扰，小型玩具载具使用时可以提升行走过程的平顺性，避免硬冲击导致的结构松脱。

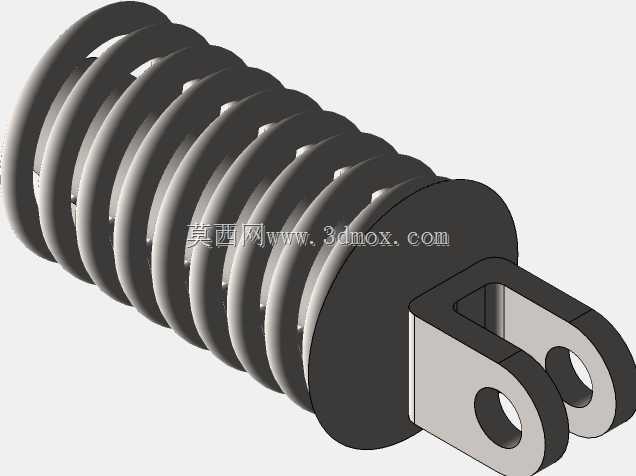

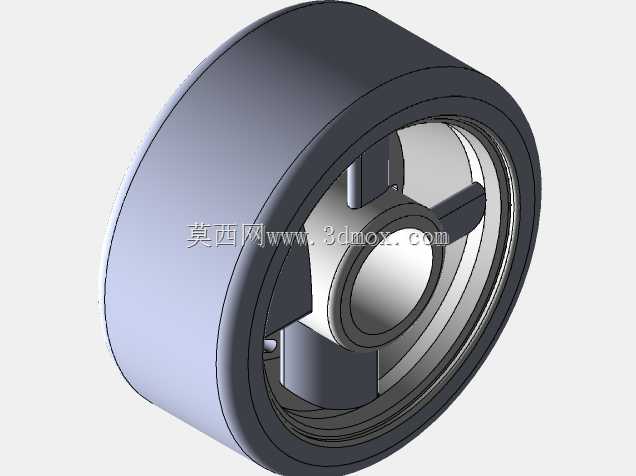

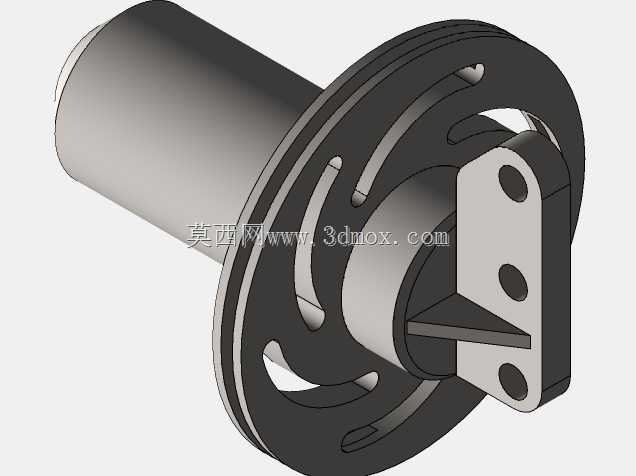

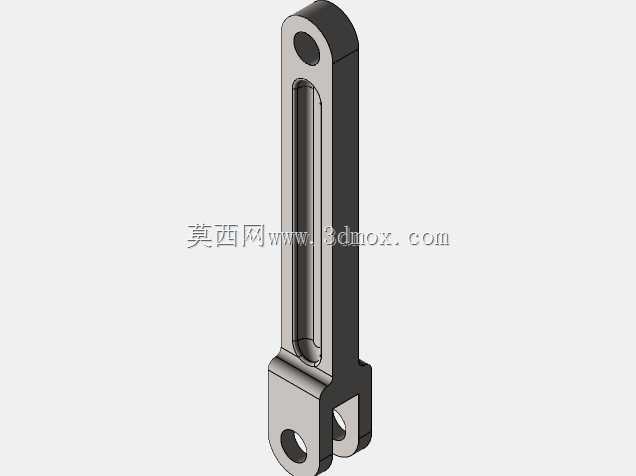

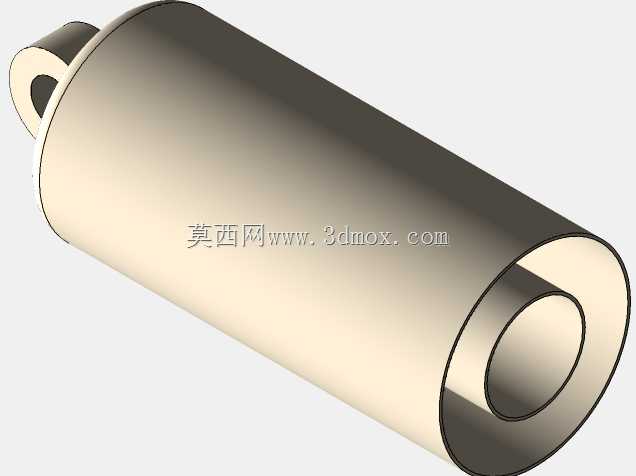

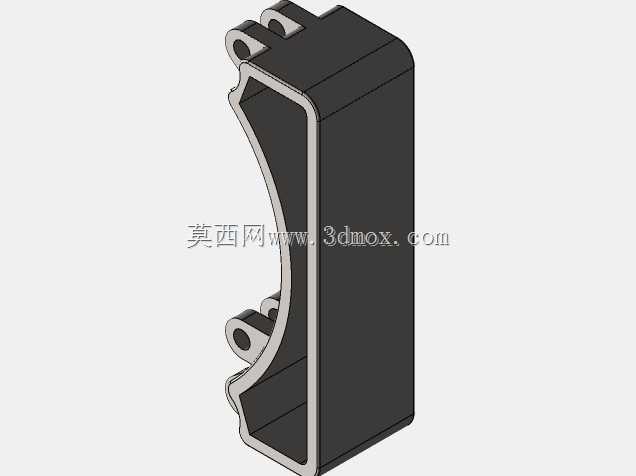

　　从功能特性上拆解，整个装置分为三个核心功能段：最外侧是带防滑胎纹的滚轮，轮体采用轮毂加外包橡胶层的结构，轮毂做了三辐式的减重设计，既保证轮体的结构强度，又能降低整体自重，外包的橡胶胎纹可以提升和接触面的摩擦力，避免行走过程出现打滑；中间段是减震核心，采用圆柱螺旋压缩弹簧作为弹性元件，弹簧套在导向杆外侧，导向杆为平行双杆结构，能避免弹簧压缩过程中出现侧向偏移，保证减震动作始终沿竖向进行，不会出现卡滞；最上端是C型安装支架，支架上预留了螺栓安装孔，可以直接通过螺栓固定在需要搭载的设备底部，不需要额外设计转接结构，安装便捷度较高。从设计思路来看，整个结构采用了集成化的设计逻辑，没有将滚轮、减震结构、安装座做成分体式部件，而是将三个部分整合为一个整体单元，减少了装配环节的零件数量，同时也降低了分体装配带来的累积误差。设计过程中优先考虑了紧凑性，整个装置的安装投影面积远小于同承重等级的分体式减震滚轮，C型支架的开口方向可以根据安装需求调整，适配不同的安装面朝向，导向杆和弹簧的参数匹配经过了受力校核，弹簧的预压量设置合理，在额定承重范围内，减震行程可以覆盖常见的路面颠簸幅度，不会出现弹簧压并或者预压不足导致的晃动问题。

　　关于外形尺寸与安装边界，该装置的整体高度控制在较小范围内，滚轮直径适配轻型载荷的行走需求，安装支架的两个安装孔孔距符合小型设备底部的常规安装间距，安装时需要预留的竖向空间除了装置本身的静态高度，还要预留出弹簧最大压缩量对应的行程空间，避免减震动作到极限位置时上部结构和滚轮发生硬碰撞；横向安装边界需要考虑滚轮的宽度以及支架的外侧突出尺寸，预留足够的轮体转动空间，避免轮体和周边结构发生摩擦干涉；另外导向杆的端部做了限位结构，防止弹簧回弹过量导致整个结构脱开，日常维护时只需要定期检查导向杆的润滑情况以及弹簧的疲劳损耗即可，不需要复杂的拆解维护。

　　在实际选型应用时，需要注意该结构的承重上限匹配，它更适合百公斤级以内的轻型载荷场景，如果载荷过大超过弹簧的额定承载范围，会导致减震失效甚至结构断裂，同时滚轮的橡胶层适配硬质平整地面，如果是在泥泞或者尖锐碎石路面使用，需要更换更厚的耐磨胎面，避免胎面过早破损。整个结构的受力传递路径清晰，地面的冲击力先通过滚轮传递到轮轴，再通过轮轴传递到导向杆和弹簧，弹簧吸收冲击后将剩余载荷传递到上部安装支架，最终传递到搭载的设备主体，整个传力路径没有多余的转折，结构刚度分配合理，不会出现局部应力集中的问题。
