四足多关节爬行仿生机器人结构设计

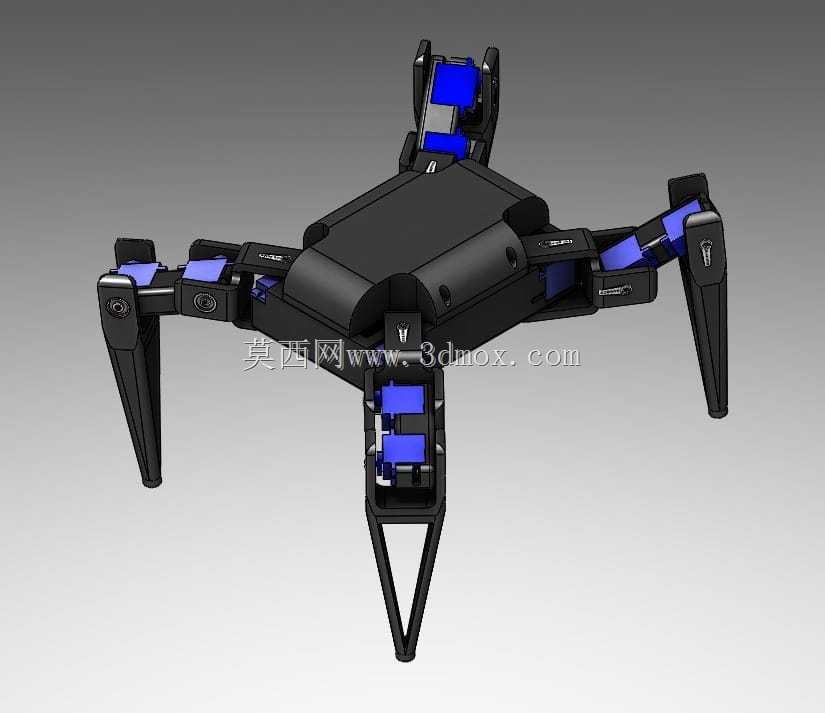

该四足爬行仿生机器人采用对称式四腿布局，单腿配置三个独立转动关节，整机共搭载12个伺服驱动单元，可实现多自由度步态调整，适配复杂非结构化地形的移动作业需求。从结构设计逻辑来看，机身主体采用一体化中空承载框架，内部预留伺服驱动器、控制板、电源模块的安装腔体，框架侧壁设置走线槽与关节安装定位凸台，既保证整机结构刚度，又能合理规划内部走线空间，避免运动过程中线缆与活动部件发生干涉。单腿结构采用分段式设计，从上到下依次为髋部侧摆关节、大腿俯仰关节、小腿俯仰关节，各关节之间通过硬质铝合金连接臂衔接，关节输出轴采用双轴承支撑结构，可承受运动过程中的径向与轴向复合载荷，足端采用锥形镂空设计，在降低末端运动惯量的同时，可提升与地面接触的抓附力，减少打滑概率。

在实际应用场景中，这类小型四足爬行机器人可搭载微型摄像头、环境检测传感器，进入狭小管道、灾后废墟缝隙等人员无法抵达的空间执行侦察、环境参数采集任务，也可作为高校机械专业仿生机构教学实验平台，验证不同步态算法的运动可行性。设计过程中对各关节的运动边界做了明确限位，髋部侧摆关节的转动范围控制在正负45度区间，大腿俯仰关节转动范围为正负60度，小腿俯仰关节转动范围为0到90度，避免关节超程导致的结构碰撞或驱动单元过载。整机展开状态下最大外接圆直径约280mm，机身主体厚度约35mm，收拢状态下可将四条腿完全折叠贴合机身侧面，整体收纳尺寸控制在120mm见方范围内，方便携带与转运。

从装配工艺角度考虑，所有关节连接位置均采用标准化紧固件，连接臂与关节输出端采用D型轴配合加顶丝锁紧的固定方式，既保证传动扭矩的可靠传递，又方便后期维护拆解。机身外壳采用分块式拼接设计，上盖与主体框架通过卡扣加螺丝双重固定，既保证外壳的连接可靠性，又可快速拆开对内部元器件进行调试更换。足端位置预留了传感器安装接口，可根据实际作业需求加装压力传感器、红外避障模块等拓展部件，关节处的走线全部通过连接臂内部的通孔引入机身主腔体，外部无裸露线缆，可避免运动过程中线缆被外物勾挂造成损坏。

在运动性能设计上，通过对各段腿长的比例优化，将整机重心控制在机身几何中心偏下位置，保证静态支撑状态下的稳定性，同时在步态规划时预留了足够的抬腿高度，可跨越高度不超过50mm的垂直障碍，爬坡角度最大可达30度，可适应草地、碎石路、硬质瓷砖等多种不同材质的地面。各关节的伺服驱动单元采用总线式连接方式，仅需两根信号线即可实现所有关节的控制信号传输，大幅减少内部线缆数量，降低整机重量。机身底部预留了电池仓安装位，可搭配常规2S锂电池供电，连续运动续航时间可满足常规作业场景的使用需求。
