多关节工业夹持机械臂结构设计

项目分类:工业机器人 发布时间:2025-08-27 ID:1065436
  • 多关节工业夹持机械臂结构设计
  • 多关节工业夹持机械臂结构设计
  • 多关节工业夹持机械臂结构设计

这款多关节夹持式机械臂的结构设计,核心围绕工业现场的柔性搬运、上下料、工位转运需求展开,在3C电子零部件装配、小型五金件加工流转、注塑机取件、实验室样本转运这类对作业半径、负载精度有均衡要求的场景中适配性极强。不同于大负载重载机械臂偏向重型工件搬运的设计取向,这款臂型的负载定位在3-5kg区间,作业覆盖半径控制在800mm左右,刚好匹配多数离散制造工位的操作范围,不会因为臂展冗余造成安装空间浪费,也不会因为负载冗余提升不必要的结构成本。

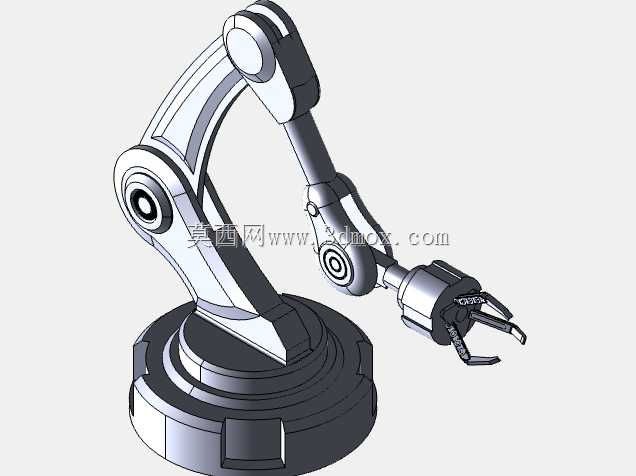

从结构设计逻辑来看,整个臂体采用关节式串联构型,从底部回转基座开始,依次设置腰转关节、大臂俯仰关节、小臂俯仰关节、腕部回转关节以及末端夹持执行机构,六个自由度的配置可以覆盖作业半径内的任意空间位姿,不存在常规少自由度臂型的姿态死区。基座部分采用方形法兰安装结构,安装孔位按照标准工业设备安装间距设计,底部预留了走线空腔,所有关节的动力线缆、信号线缆都可以从臂体内部空腔穿行,避免外部走线在长期往复回转过程中出现线缆磨损、勾挂周边设备的问题,这也是现场运维中最容易被忽略的设计细节——很多外露走线的臂型在运行半年到一年后就会出现线缆外皮破损,甚至信号线断裂造成的工位停机,内部走线的结构虽然提升了建模时的布管难度,但能大幅降低后期运维成本。

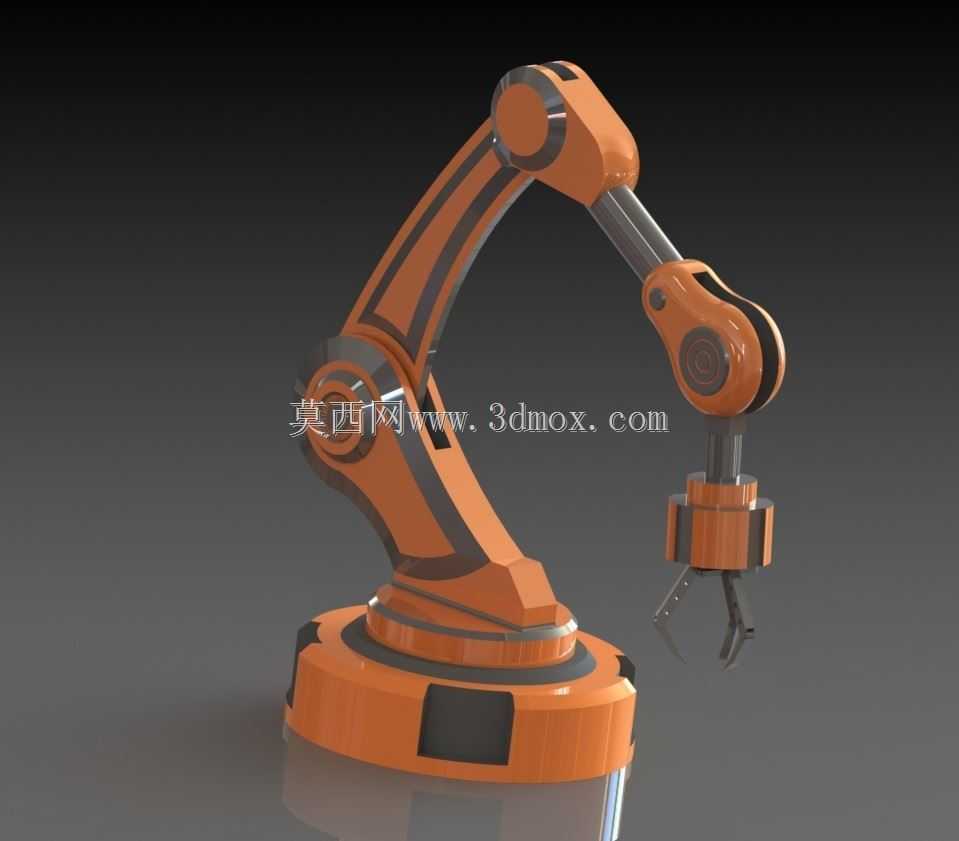

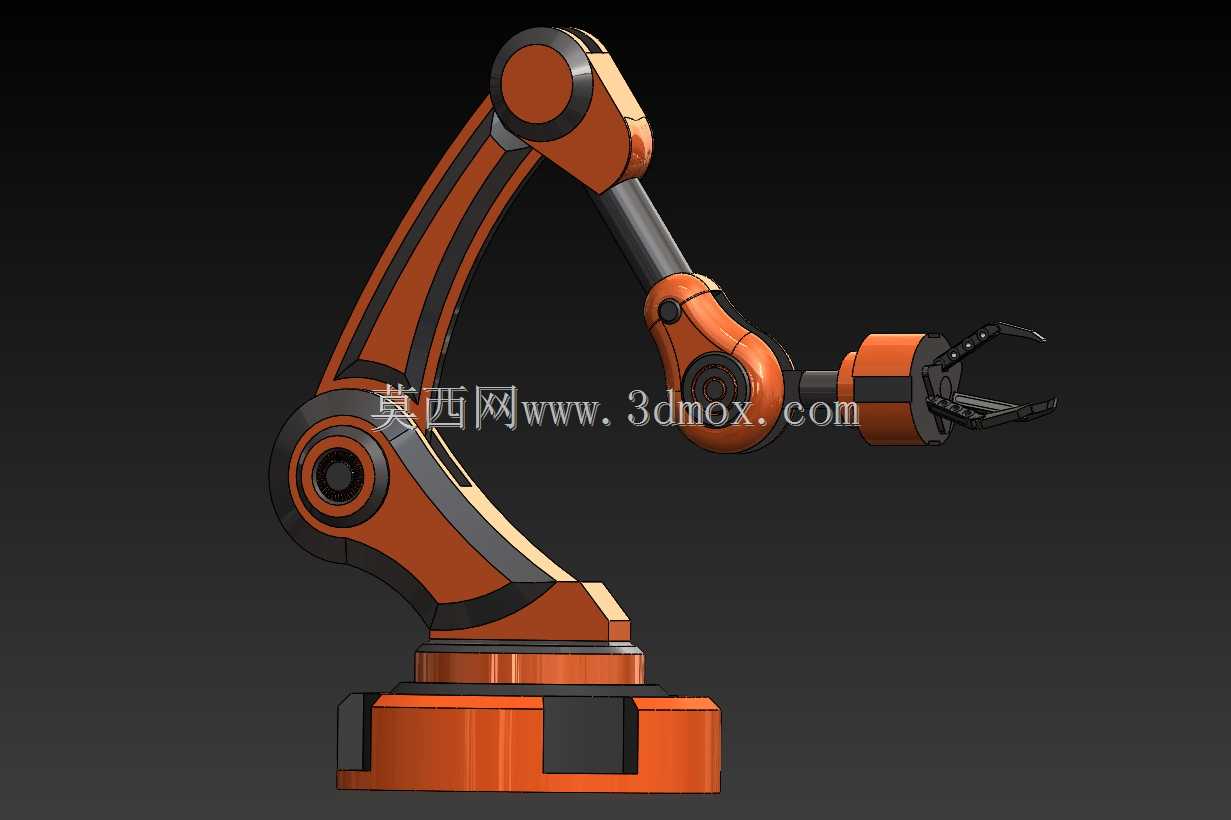

关节部分的设计采用了谐波减速器配合伺服驱动的配置思路,大臂、小臂的承力关节处做了加强筋结构,臂体主体采用铝合金材质的轻量化设计,在保证结构刚性的前提下尽可能降低运动部件的自重,以此提升关节的响应速度,降低驱动电机的负载冗余。臂身的橙黑配色不是单纯的外观选择,橙色是工业现场的高可见度警示色,能让周边作业人员清晰识别机械臂的运动范围,避免误入作业区间发生安全事故,黑色部分为关节处的防护罩壳,采用耐磨工程塑料材质,既能阻挡车间内的切削液飞溅、粉尘侵入关节内部,也能在发生轻微碰撞时起到缓冲作用,避免直接磕碰关节的精密传动部件。

末端的夹持机构采用两指夹爪设计,夹指的V型槽结构可以兼容圆柱类、方块类、异形件的夹持需求,夹指的开合行程做了限位设计,开合范围在0-100mm之间,夹持力可以通过关节驱动的扭矩参数做线性调整,既可以夹持易碎的塑料壳体、玻璃工件,也可以稳定夹持金属加工件,不会出现夹伤工件或者夹持脱落的问题。腕部关节可以实现360度连续回转,在工件需要翻转、转位的作业场景中,不需要额外调整臂体姿态就能完成工件的角度调整,比如在机床上下料场景中,可以直接将抓取的工件翻转180度完成正反面加工的上料动作,减少了不必要的关节运动路径,提升作业节拍效率。

安装边界方面,这款机械臂的基座安装尺寸控制在300mm见方,不需要额外做大型混凝土基础,只需要在设备工作台、流水线侧方的安装平台上按照孔位打膨胀螺栓或者螺栓紧固即可完成安装,整体安装高度从基座底面到臂体完全收拢的最高点不超过700mm,不会对车间的上部空间、天车运行造成干涉。作业时的安全防护范围只需要在臂展最大半径外预留100mm的安全间隙即可,不需要占用过大的车间面积,非常适合现有生产线的自动化改造场景——很多老旧生产线的预留安装空间有限,大尺寸的重载臂型无法安装,这种紧凑型的多关节臂刚好可以嵌入现有工位,不需要对原有生产线布局做大规模调整。

从运动性能设计来看,各关节的运动速度做了梯度匹配,腰转关节的最大回转速度控制在每秒120度,大臂俯仰的最大速度每秒90度,小臂俯仰每秒120度,腕部回转每秒180度,这个速度配置既可以满足常规工位每小时300-400次的作业节拍要求,也不会因为速度过高造成臂体振动,影响末端的定位精度。末端重复定位精度控制在±0.05mm以内,完全可以满足小型零部件装配、机床上下料的精度要求,不会出现定位偏差造成的工件装夹错位、装配不合格的问题。

结构建模过程中,所有关节的转动副都做了干涉检查,在全行程运动范围内,臂体的各个部件之间不会发生碰撞,线缆的穿行路径也按照最小弯曲半径做了模拟,确保在关节极限角度下,线缆的弯曲半径不会小于线缆直径的10倍,避免长期弯折造成的线缆内部铜丝断裂。臂体的重心位置在设计时做了配平优化,当大臂、小臂处于水平伸展的最大负载姿态时,基座的倾覆力矩控制在安全范围内,即使在最大运动速度下急停,也不会出现臂体晃动、基座松动的问题。
