MiniSumo相扑竞技小型对抗机器人结构

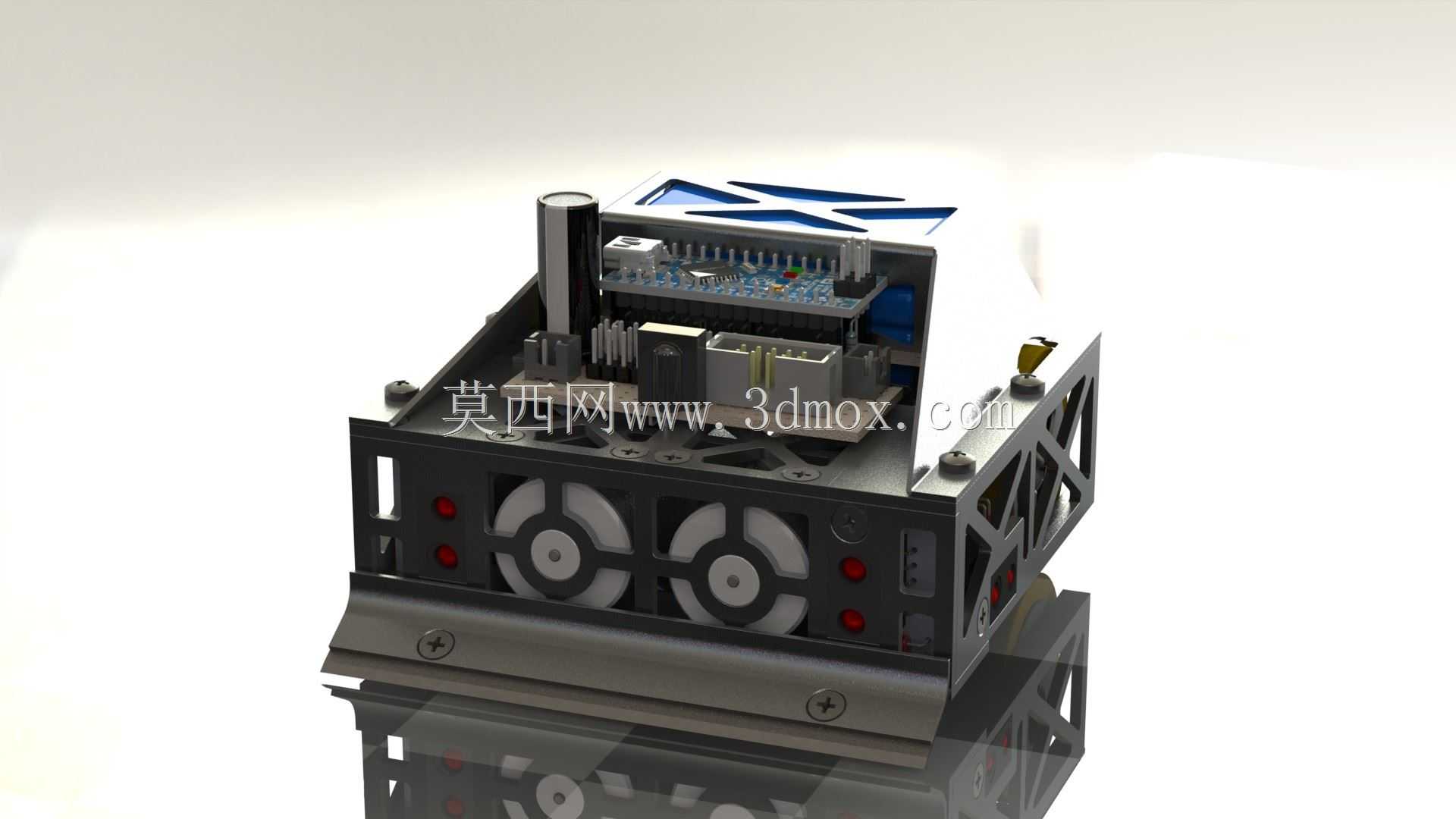

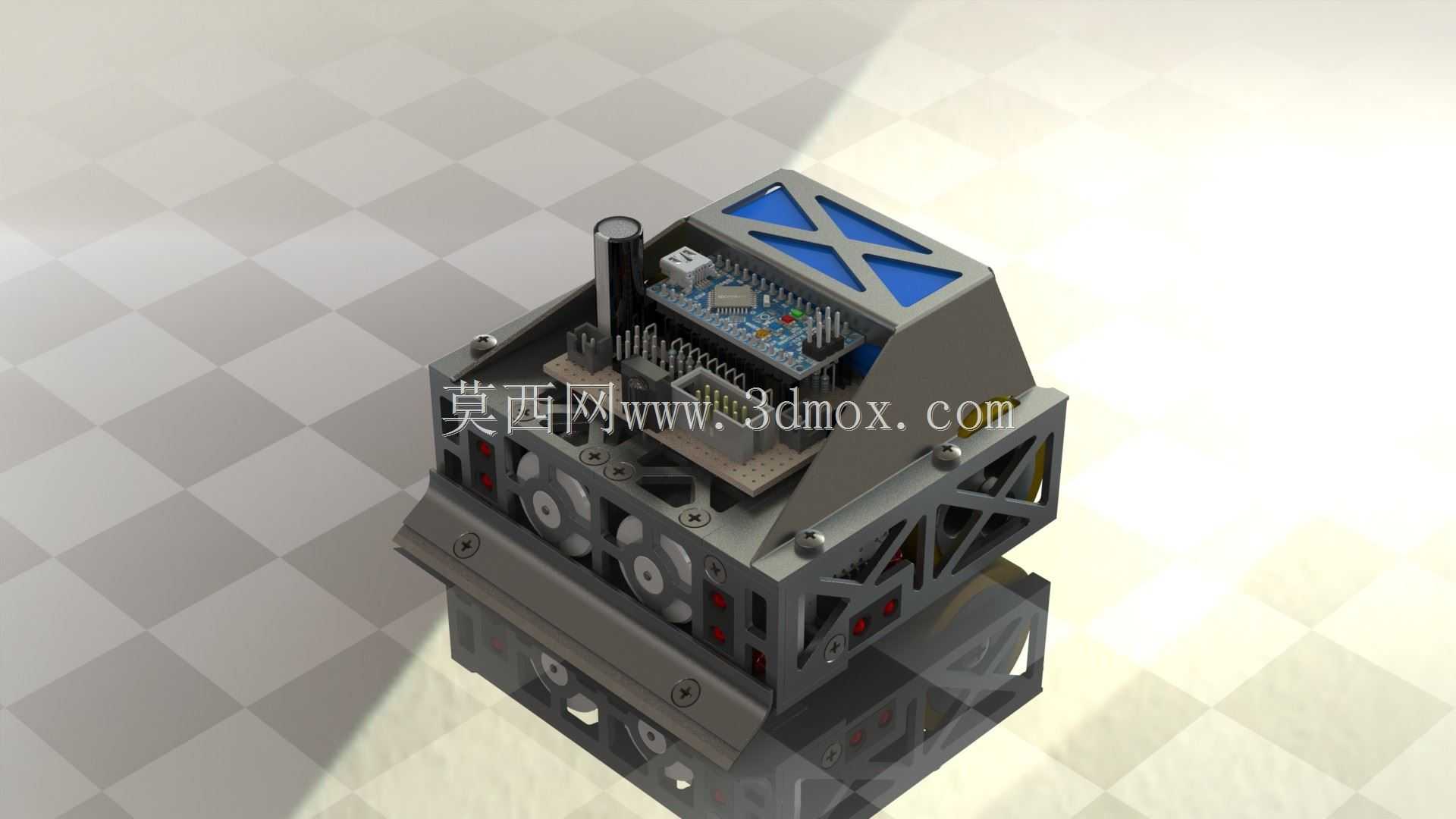

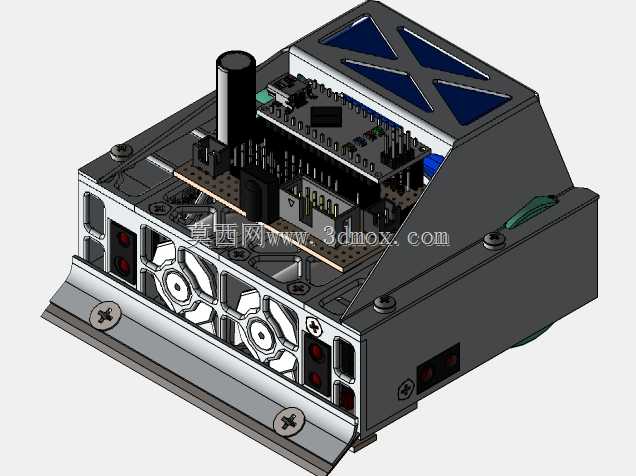

　　这款小型相扑竞技机器人的结构设计，完全围绕擂台对抗的核心需求展开，所有结构布局都服务于近距离推挤对抗的实战场景，常见于青少年工程实践赛事、高校机器人创新竞赛、小型智能硬件对抗活动中，核心用途是在划定的环形擂台区域内，通过动力输出、结构限位、感知配合，将对手推出擂台边界获取对抗胜利。从结构布局来看，整机采用分层堆叠的紧凑设计，底层为动力驱动舱，集成双路差速驱动轮组，轮组采用高摩擦系数的包覆材质，配合贴近擂台表面的安装间隙，最大化轮组与台面的静摩擦力，避免对抗过程中出现打滑失力的问题；驱动轮的安装位置靠近整机重心投影的中后段，前端预留低高度的楔形抬升结构，对抗接触时可以先楔入对手底盘下方，借助动力前推的力将对手前端抬升，降低对手轮组的抓地摩擦力，快速建立对抗优势。

　　中层为控制与感知安装层，预留了标准控制板的安装孔位，孔位采用通用间距设计，可适配主流的开源控制硬件，周边预留走线槽位，动力线与信号线可分层排布，避免大电流动力线对感知信号产生电磁干扰；感知元件的安装位分布在机身前端与两侧，可根据对抗策略安装红外测距、边缘检测传感器，边缘检测传感器的安装高度贴近台面，可精准识别擂台边缘的色差或高度差，避免自身在对抗移动中冲出边界。上层为防护与配重层，顶部的盖板采用带加强筋的镂空结构，在降低整机自重的同时提升结构抗冲击能力，盖板预留的配重安装槽可根据对抗需求添加配重块，调整整机重心高度与前后分布，重心越低、越靠前，对抗时的推挤稳定性越强，越不容易被对手掀翻或推偏。

　　整机的外形尺寸严格控制在MiniSumo赛事的常规限制范围内，长宽尺寸均不超过10厘米，整机高度控制在7厘米以内，所有外露结构均做圆角处理，避免对抗过程中结构勾挂对手线缆或部件，也能降低碰撞过程中的应力集中，防止结构件脆断。机身框架采用拼接式结构，侧板与底板、层板之间通过定位凸台与紧固件连接，不需要额外粘接即可保证装配精度，拆装维护时可以快速分层拆解，更换驱动轮、调整传感器位置或者更换控制板都不需要完全拆解整机；框架的侧面预留了电池安装位，电池采用卧式安装降低重心，供电接口外露在机身尾部，充电时不需要拆开机身盖板即可完成接线。从设计思路上看，这款结构没有冗余的装饰部件，所有结构特征都有明确的工程用途：前端楔形结构的倾角经过反复调整，角度过小无法有效楔入对手底盘，角度过大则会抬升自身前端高度，反而降低自身抓地力；轮距的设计兼顾转向灵活性与推挤稳定性，轮距过窄转向时容易侧翻，轮距过宽则差速转向的阻力过大，影响小范围走位的灵活性；机身顶部的蓝色标识区域采用下沉式设计，可粘贴参赛标识或传感器校准标记，不会因为对抗碰撞出现标识磨损脱落。

　　在安装边界上，所有部件的安装都预留了足够的装配公差，驱动电机的安装位采用长圆孔设计，可微调电机的安装高度，张紧轮组与电机输出轴的传动配合，避免传动间隙导致的动力输出迟滞；传感器的安装位预留了上下调节的余量，可根据不同擂台的表面材质、颜色差异调整传感器的检测高度与角度，保证边缘检测、对手检测的准确率。整机的底部没有突出的紧固件，所有螺丝头都做沉头处理，保证底盘与擂台表面的间隙均匀一致，不会因为螺丝头刮蹭台面影响移动流畅性，也能避免勾挂到擂台表面的接缝或不平整区域。对抗过程中，整机的受力路径经过优化，前端受到的碰撞冲击力会通过楔形结构传导到两侧的框架侧板，再分散到底板的驱动轮安装位，不会直接冲击中层的控制板安装区域，避免碰撞导致的控制板松动、接线脱落问题；驱动轮的轴承座采用嵌入式安装，与框架侧板集成在一起，长时间对抗推挤也不会出现轴承座移位、轮组偏斜的问题。
