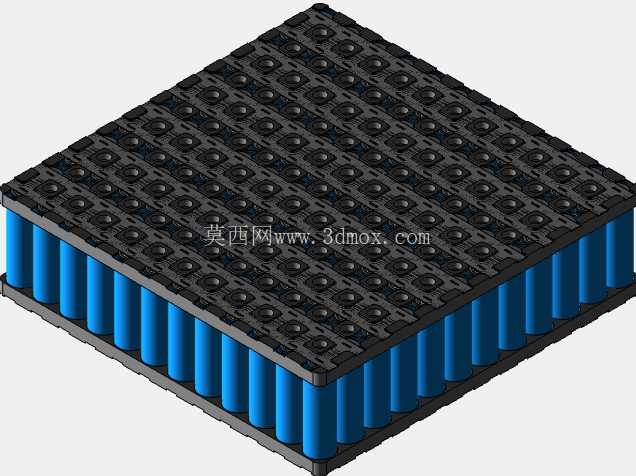

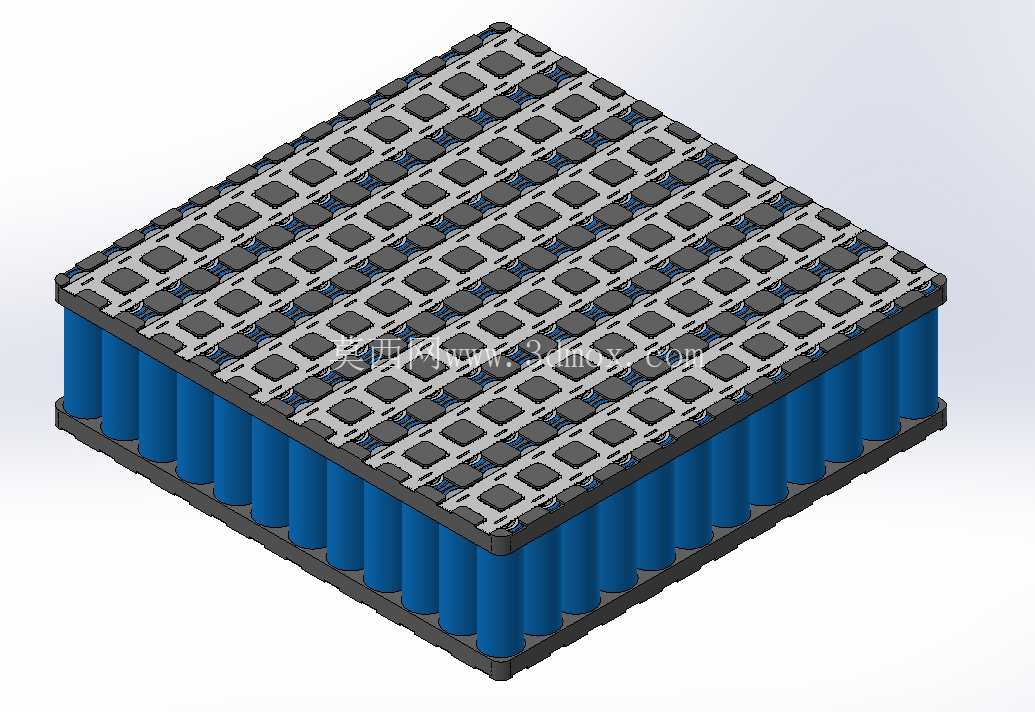

18650圆柱电芯12x12排布电池组支架

这款12x12排布的圆柱电芯支架，主要适配市面通用的18650规格圆柱电芯，单组可完成144颗电芯的规整排布，是储能、动力类电池包组装环节的核心结构承载件。从实际落地场景来看，这类支架既可以用于低速电动车、电动两轮车的动力锂电池包组装，也能适配家庭储能、小型离网光伏电站的储能电池组搭建，甚至在DIY移动电源、机器人供电模组这类定制化项目中也能直接复用，不需要额外重新开模做结构适配。

设计层面首先考虑的是电芯排布后的间距控制，每颗电芯的安装位都做了精准的定位卡槽，电芯插入后不会出现径向偏移，相邻电芯之间预留了均匀的间隙，既可以避免电芯工作过程中因为膨胀出现相互挤压的问题，也能给电芯之间预留足够的散热气流通道，降低电池组工作时的热堆积风险。支架顶部的定位板做了集成式的镍条/母线走线槽，组装时镍带可以直接顺着线槽铺设，不需要额外做绝缘定位，既能提升焊接工序的作业效率，也能避免镍带偏移造成的短路隐患。

结构强度上采用了刚性框架设计，四周做了加厚的围边结构，电芯装入后整体框架的抗扭、抗挤压性能可以满足常规车载、便携设备的振动使用要求，不会因为日常使用中的颠簸出现电芯移位。支架本身做了可堆叠的模块化设计，如果需要更大容量的电池组，只需要将多组支架沿垂直方向堆叠固定即可，不需要重新设计整体排布结构，扩展时可以直接沿用原有BMS采集板、汇流排的安装位，大幅缩短定制电池组的开发周期。

针对3D打印快速验证的场景，这款结构也做了对应的工艺适配，打印时可以直接平放在成型平台上，不需要额外添加支撑结构，层厚设置在0.2毫米时就能获得足够的安装精度，打印填充率设置在20%-40%即可满足结构强度要求，推荐使用PETG、ABS、ASA这类耐温、抗冲击性能较好的材料打印，如果是原型验证阶段也可以使用PLA材料快速打样测试装配精度。

安装边界上，单组支架的外形尺寸严格匹配12行12列18650电芯的排布尺寸，电芯安装位的内径适配18650电芯的标准外径，插入后不会出现过松晃荡或者过紧无法装配的问题，支架底部预留了0.8毫米的凸台，电芯装入后底部不会直接接触电池组外壳，既可以预留底部缓冲空间，也能避免电芯外壳与金属壳体直接接触造成的绝缘风险。侧面预留了线束走线的缺口，BMS采集线、动力输出线可以顺着缺口规整排布，不会出现线束挤压电芯的问题。

实际组装过程中，这款支架可以兼容常用的电阻点焊工艺流程，顶部的镍条槽深度刚好可以容纳常规厚度的镍带，焊接时焊针可以直接对准镍带与电芯极帽的位置，不需要额外按压固定镍带，能有效降低点焊时的虚焊、偏焊概率。方形的极帽避让切口可以让接触板完全对齐电芯极帽，组装时可以快速完成对齐定位，减少组装过程中的对位调整时间。需要注意的是，组装电池组时需要严格遵循电芯安全操作规范，做好电芯之间的绝缘防护，确保BMS采样接线的正确性，如果需要适配21700等其他规格的圆柱电芯，只需要对应调整安装位的内径尺寸即可，整体框架结构不需要做大幅修改。
