户外智能门禁对讲室外终端结构设计

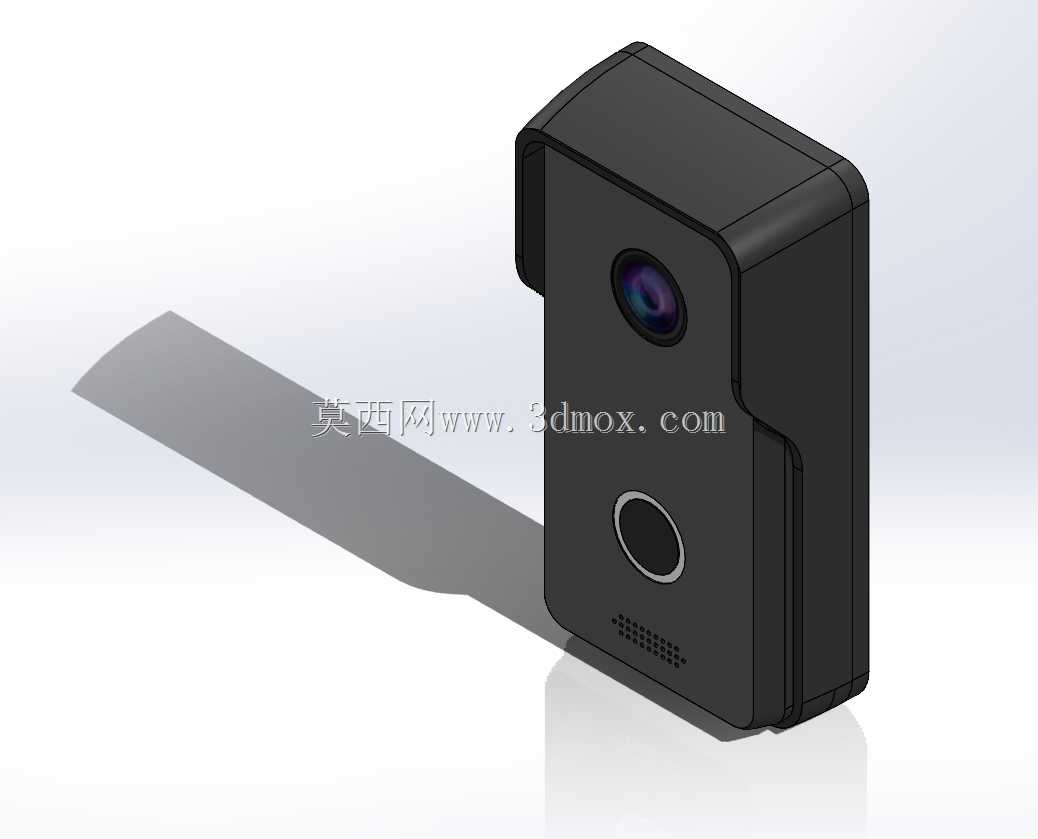

　　从功能集成的角度看，这个终端把几个核心模块做了紧凑整合：上方的广角摄像头负责采集访客的面部画面，传输给室内的对讲终端或者住户的移动端，镜头做了内嵌式的沉台设计，能减少户外强光直射产生的眩光，也能避免日常磕碰直接刮花镜头镜片；摄像头下方的圆形按键是呼叫触发键，表面做了环形的标识圈，弱光环境下也能快速识别按键位置，按键的触发行程做了1.2mm的设计，按压力度控制在3N左右，既不会因为户外风吹震动产生误触发，也不会因为按压力度过大影响老人小孩的操作体验；按键下方的格栅区域是拾音麦克风的出声孔，开孔做了斜向的错位排布，既能保证声音拾取的通透度，也能阻挡户外的雨水、灰尘直接进入设备内部，降低拾音模块的故障概率。做住宅智能化配套的结构设计时，户外安装的门禁室外终端是绕不开的部件，这个模型还原的就是这类设备的典型落地形态，先从实际安装场景说起，这类设备一般装在单元楼入口、别墅院门侧边的墙面或者立柱上，安装高度通常控制在1.4米到1.6米之间，刚好适配成年人站立时的视线高度与抬手操作的范围，避免过高需要抬手够按键、过低需要弯腰凑近摄像头的使用痛点。

　　再看整体的结构设计思路，外壳采用了一体化的直角切边造型，侧边做了微小的拔模斜度，方便注塑生产时的脱模，壳体的合模线设在了设备的侧后方，安装之后合模线会贴近墙面，不会暴露在正面视野里，兼顾了外观的整洁度；壳体的壁厚控制在2.2mm，既满足户外安装的抗冲击要求，遇到日常的磕碰、轻微外力撞击不会出现壳体开裂，也不会因为壁厚过大导致注塑生产时出现缩痕、翘曲的问题。设备的背部预留了标准的86盒安装挂点，能直接适配建筑施工时预埋的标准接线底盒，不需要额外做墙面开孔改造，安装时只需要把设备挂在预装的挂板上，底部拧入一颗防盗固定螺丝就能完成安装，后期维护拆卸也不需要破坏墙面。

　　考虑到户外使用的环境要求，壳体的拼接处预留了密封胶条的安装槽，装配时压入三元乙丙密封胶条之后，能达到IP65的防护等级，应对日常的雨水喷淋、扬尘天气都不会出现内部进水进灰的问题；设备的边角都做了R2的圆角过渡，避免安装和使用过程中尖锐边角划伤人员，也能减少应力集中，提升壳体的抗摔抗冲击性能。从布线的角度看，背部的进线孔做了防水格兰头的适配结构，穿线之后拧紧格兰头就能锁紧线缆，同时密封进线位置的缝隙，避免雨水顺着线缆流进设备内部。

　　实际做结构校核的时候，还要考虑户外的温度变化，壳体材料选用耐候性的ABS+PC混合材质，能在-20℃到60℃的环境温度下正常工作，不会因为夏季暴晒出现壳体变形、冬季低温出现壳体脆裂的问题；摄像头的视角做了120度的广角设计，能覆盖设备前方1.5米范围内的全部区域，访客站在门前不需要刻意调整站位就能被完整拍摄到，拾音模块做了定向拾音的结构优化，能过滤掉户外的环境风噪、远处的交通杂音，保证住户和访客对讲时的声音清晰度。按键的内部做了防水硅胶垫的结构，即使雨水淋到按键表面，也不会渗透到内部的电路板上，按键的寿命按10万次按压做的结构设计，满足住宅小区5到8年的使用周期要求。设备正面没有多余的外露螺丝，所有的固定结构都设在背部和侧面，既提升了外观的整体性，也能避免无关人员随意拆卸设备，提升使用的安全性。
