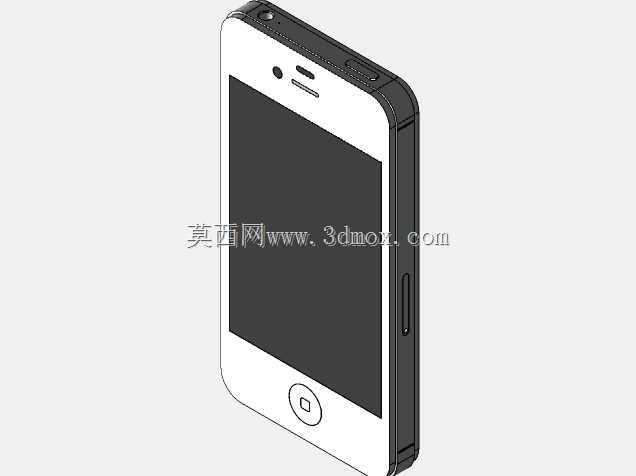

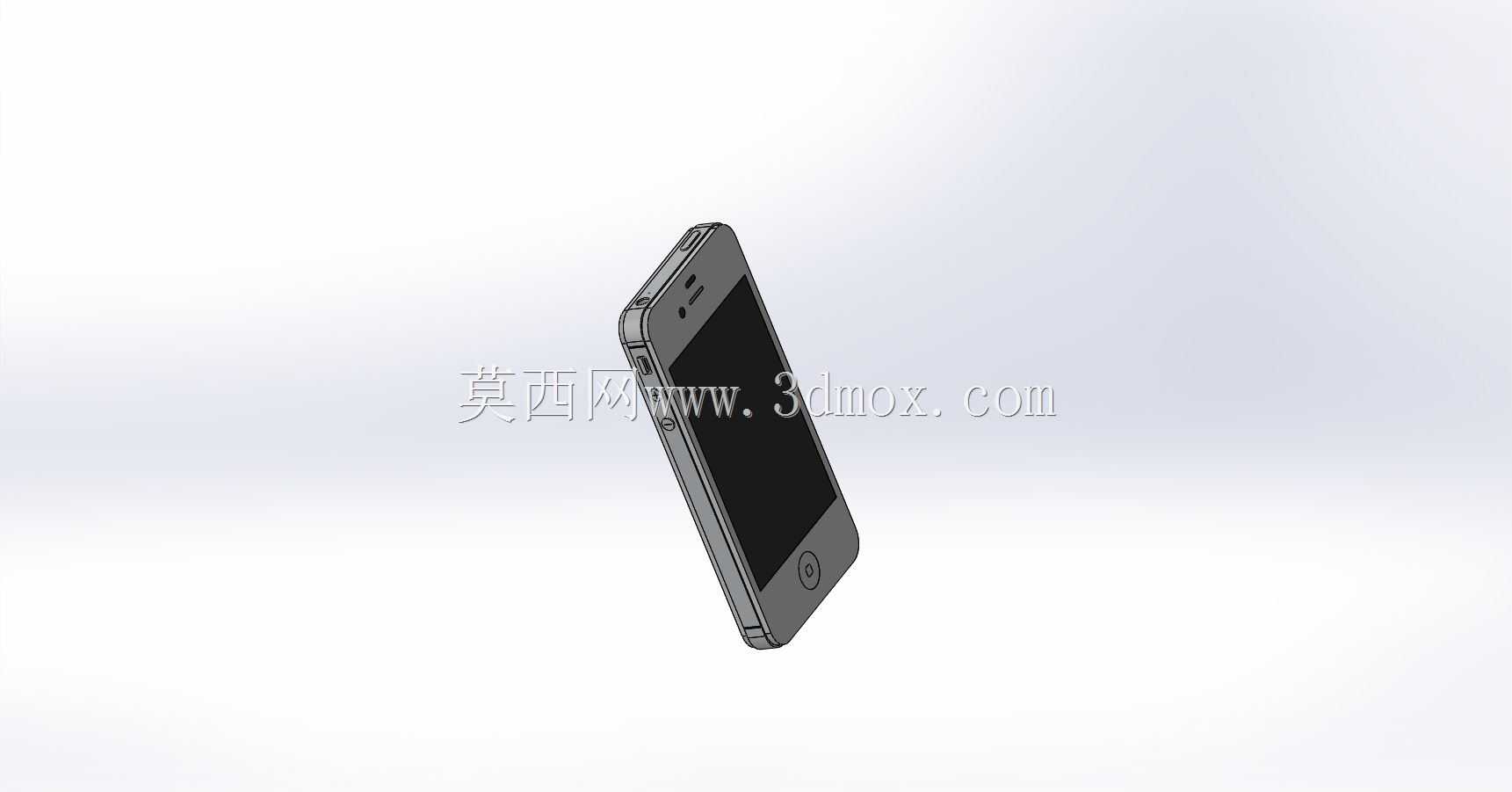

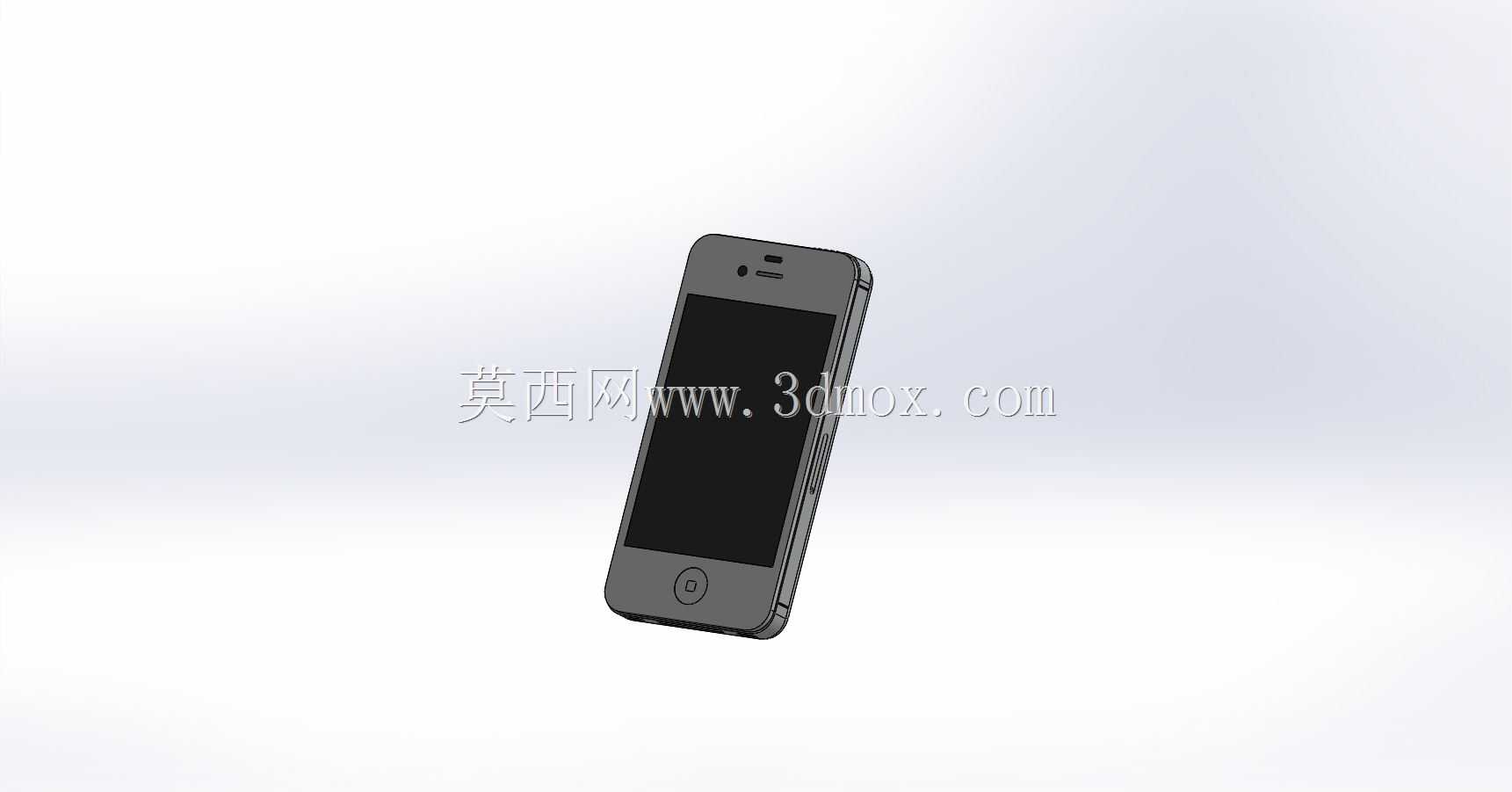

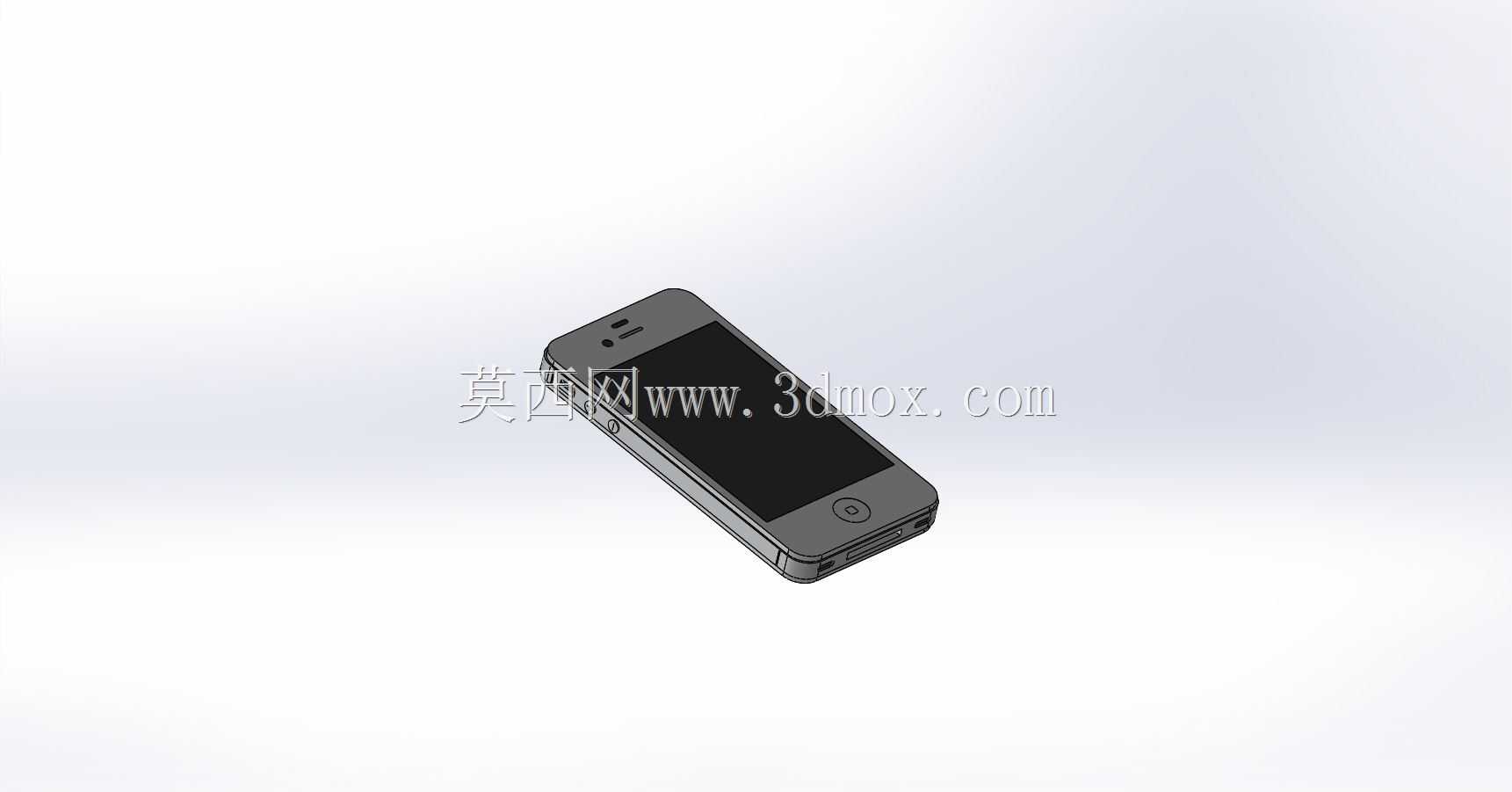

初代直板触屏智能手机外观结构三维数模

　　数模的外形尺寸严格遵循初代iPhone的实际物理参数，整机长度控制在115mm左右，宽度61mm，机身厚度11.6mm，所有外轮廓的圆角半径统一做了R10的过渡处理，机身边缘的倒角斜度为15度，完全匹配实际握持时的人机工程学弧度，不会出现硌手的棱角结构。设计思路上采用了分体式建模逻辑，将前面板玻璃、中框金属壳体、后盖铝合金层、底部接口模组、顶部按键模组、侧边按键分别做了独立的实体建模，每个部件之间预留了0.1mm的装配间隙，方便后续做爆炸图拆解演示，也能直接导入结构分析软件做跌落测试的应力仿真。该三维数模完整还原了早期直板触屏智能手机的整机外观结构，建模过程中优先参考消费电子行业手板打样的通用公差标准，对机身各拼接面的断差做了0.05mm的预留设计，完全匹配实际产品开模前的结构验证需求。从实际应用场景来看，这类消费电子终端的数模可用于数码配件的适配设计，比如保护套的贴合结构建模、钢化膜的屏幕轮廓对位、车载支架的夹持尺寸匹配，也可用于展会展示用的数码产品陈列道具设计，或是教学场景中消费电子产品结构拆解的演示素材。

　　前面板部分完整还原了听筒开槽、前置传感器开孔、底部圆形Home键的结构，听筒开槽的宽度为2mm，深度0.8mm，内部预留了防尘网的安装位，传感器开孔做了沉台设计，沉台深度0.3mm，刚好匹配红外距离传感器的安装高度，Home键的直径为10mm，按键边缘做了R0.5的圆角过渡，按键与面板之间预留了0.2mm的活动间隙，还原实体按键的按压行程空间。中框部分的侧边完整还原了静音拨片、音量加减键、SIM卡托的开槽结构，静音拨片的开槽尺寸为6mm3mm，拨片滑动行程预留了2mm，音量键的单键尺寸为6mm4mm，两个按键之间的间距为2mm，SIM卡托的开槽做了防呆设计，卡托一角做了斜切处理，避免安装时出现方向错误。

　　机身底部完整还原了30pin数据接口、扬声器开孔、麦克风开孔、3.5mm耳机接口的结构，30pin接口的内部做了引脚避让空间，接口深度为5mm，完全匹配实际数据线的插入深度，扬声器开孔为8个直径1.2mm的圆形通孔，开孔间距1.5mm，麦克风开孔直径1mm，做了内部沉台用于固定收音咪头，3.5mm耳机接口的内径做了阶梯式设计，外层直径3.8mm用于适配耳机插头的金属外圈，内层直径3.5mm刚好匹配插头的插针尺寸，接口深度8mm，满足耳机插头的完全插入需求。

　　机身背部完整还原了后置摄像头模组、苹果logo的位置结构，摄像头模组做了凸起0.5mm的设计，摄像头保护镜片的直径为4mm，镜片周围的金属保护圈做了R0.3的圆角，避免刮蹭，logo位置做了0.2mm的下沉凹槽，可用于后续做丝印或者金属logo镶嵌的结构演示。整个数模的曲面过渡全部采用G2连续处理，机身正面到侧边、侧边到后盖的曲面衔接没有明显的棱角断差，渲染时可直接赋予玻璃、阳极氧化铝、黑色塑料三种材质，还原真机的材质质感，所有开孔的位置度公差控制在0.02mm以内，完全满足配件设计时的对位精度要求，不会出现配件开孔错位的问题。在实际结构设计工作中，这类消费电子的外观数模还可用于逆向设计的参考基准，通过数模的曲面轮廓提取，可快速衍生出不同尺寸的同类型手机外观方案，也可用于人机交互测试时的手持模型3D打印，验证不同手型的握持舒适度，调整机身的宽度与厚度参数。
