铝合金阀类壳体铸造结构设计

项目分类:铸造模 发布时间:2025-08-27 ID:1066808
  • 铝合金阀类壳体铸造结构设计
  • 铝合金阀类壳体铸造结构设计
  • 铝合金阀类壳体铸造结构设计
  • 铝合金阀类壳体铸造结构设计
  • 铝合金阀类壳体铸造结构设计
  • 铝合金阀类壳体铸造结构设计

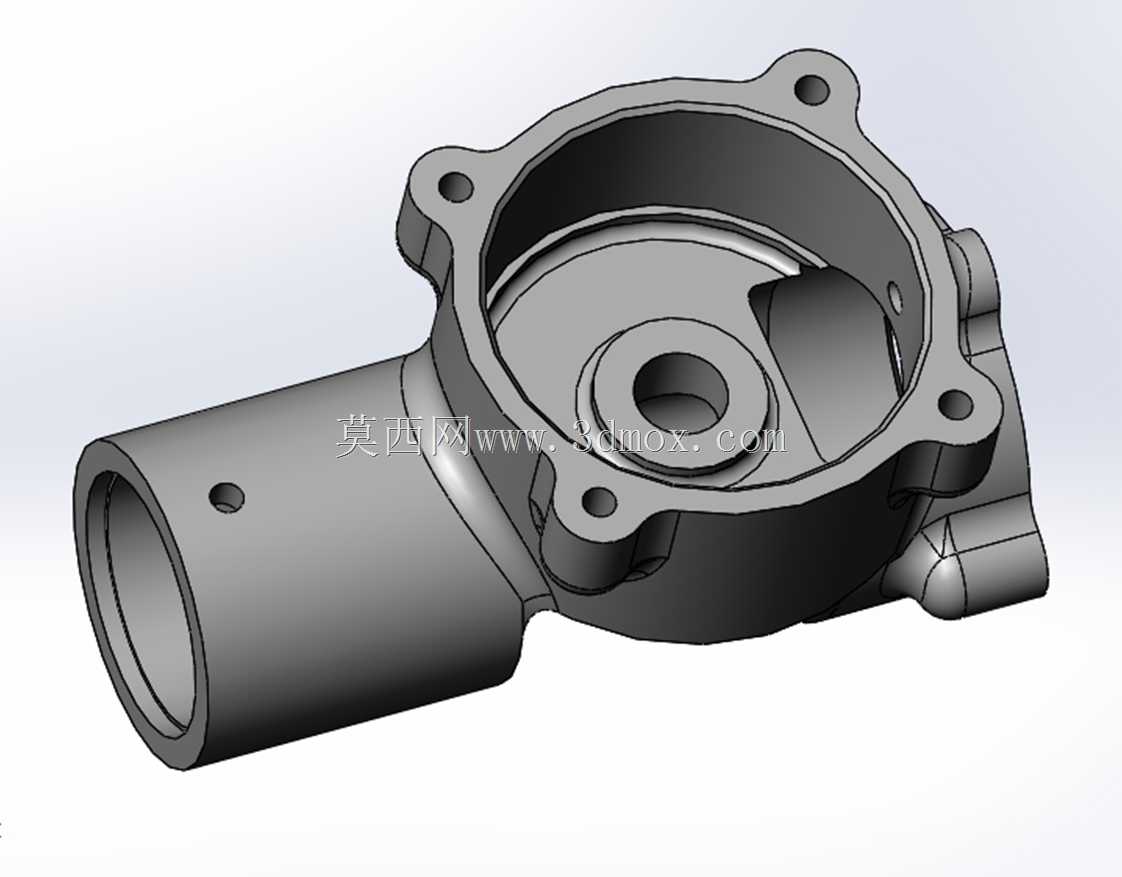

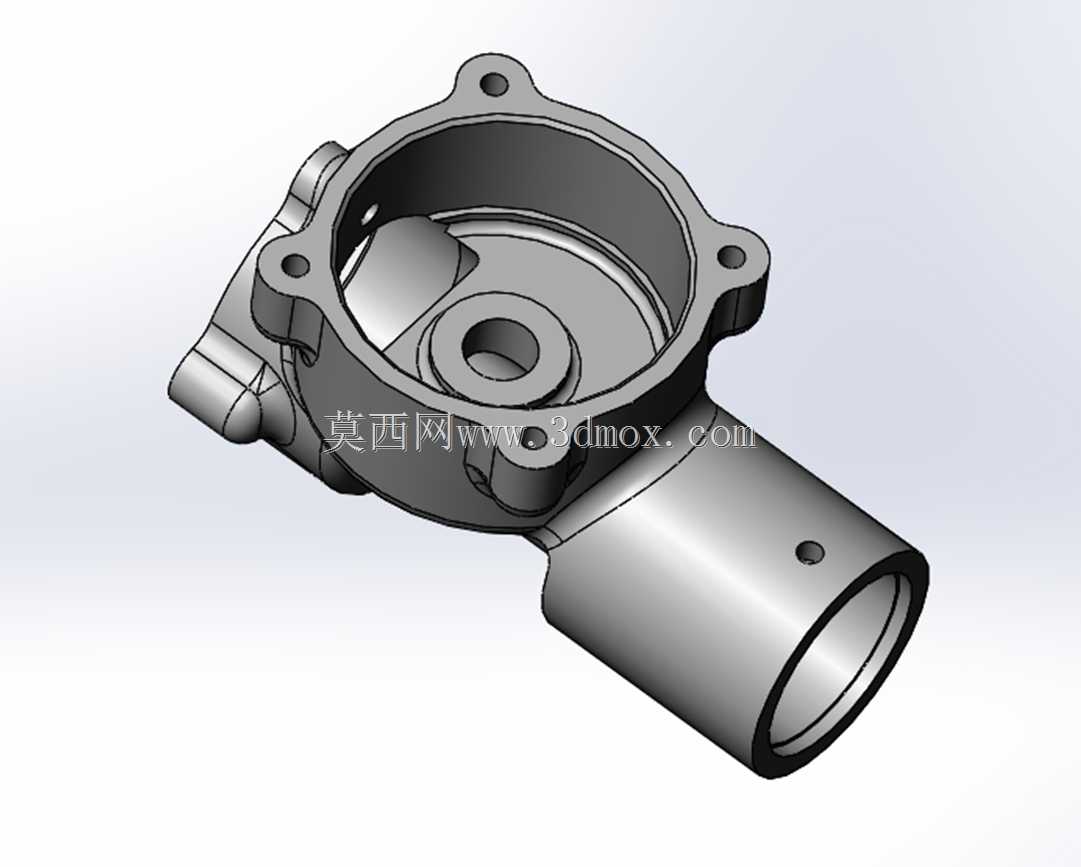

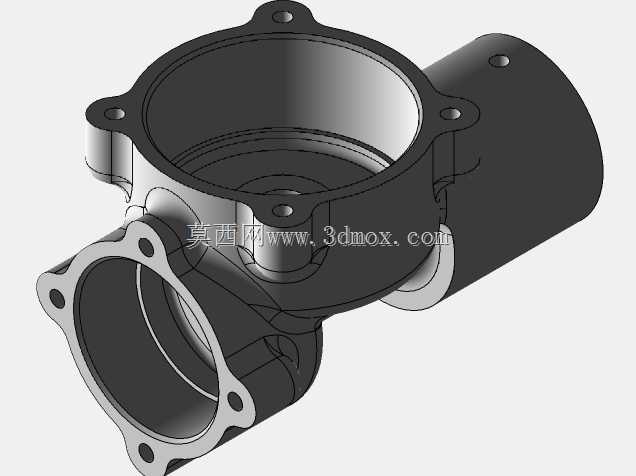

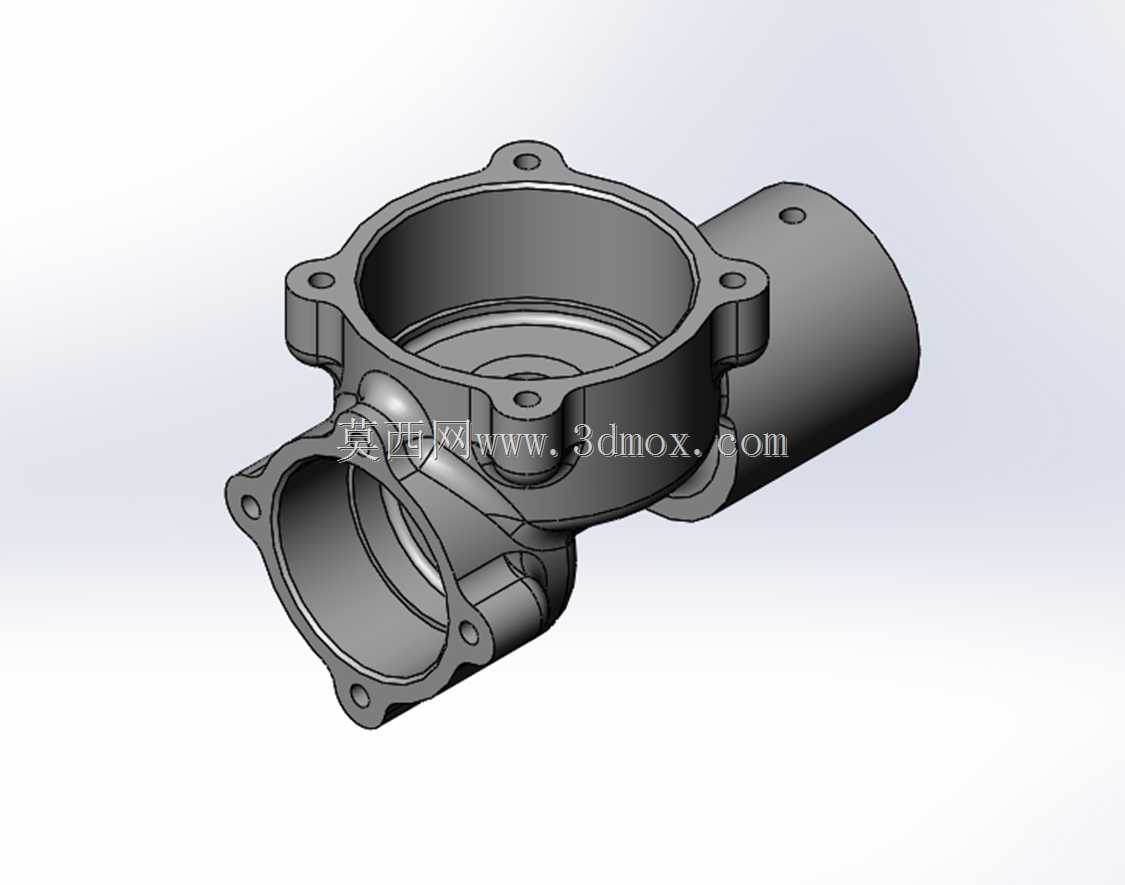

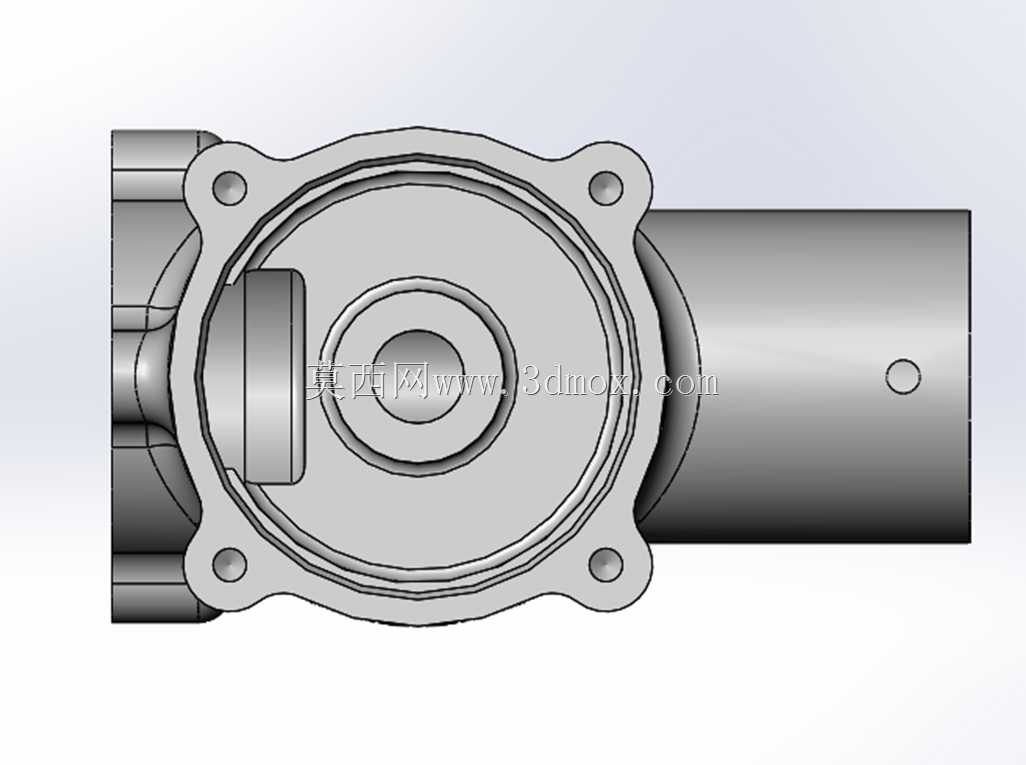

  在商用车气路控制单元、小型流体控制阀组的配套零部件体系里,这类铝合金壳体是承载内部流道、安装对接接口的核心结构件,日常工况下需要承受0.6-1.2MPa的流体压力,同时兼顾整车布置里的轻量化要求,因此选用铸铝材料成型是行业内的通用方案。从结构设计逻辑来看,整个壳体采用一体化铸造成型思路,主体为带法兰边的筒状主腔,侧向延伸出两个不同通径的对接接口,分别对应流体的进出通路,主腔顶部的法兰边均匀布置6个安装孔,用于和阀组上端的电磁控制模块做密封对接,孔位的位置度公差控制在±0.1mm以内,避免装配后出现密封面压合不均导致的泄漏问题。

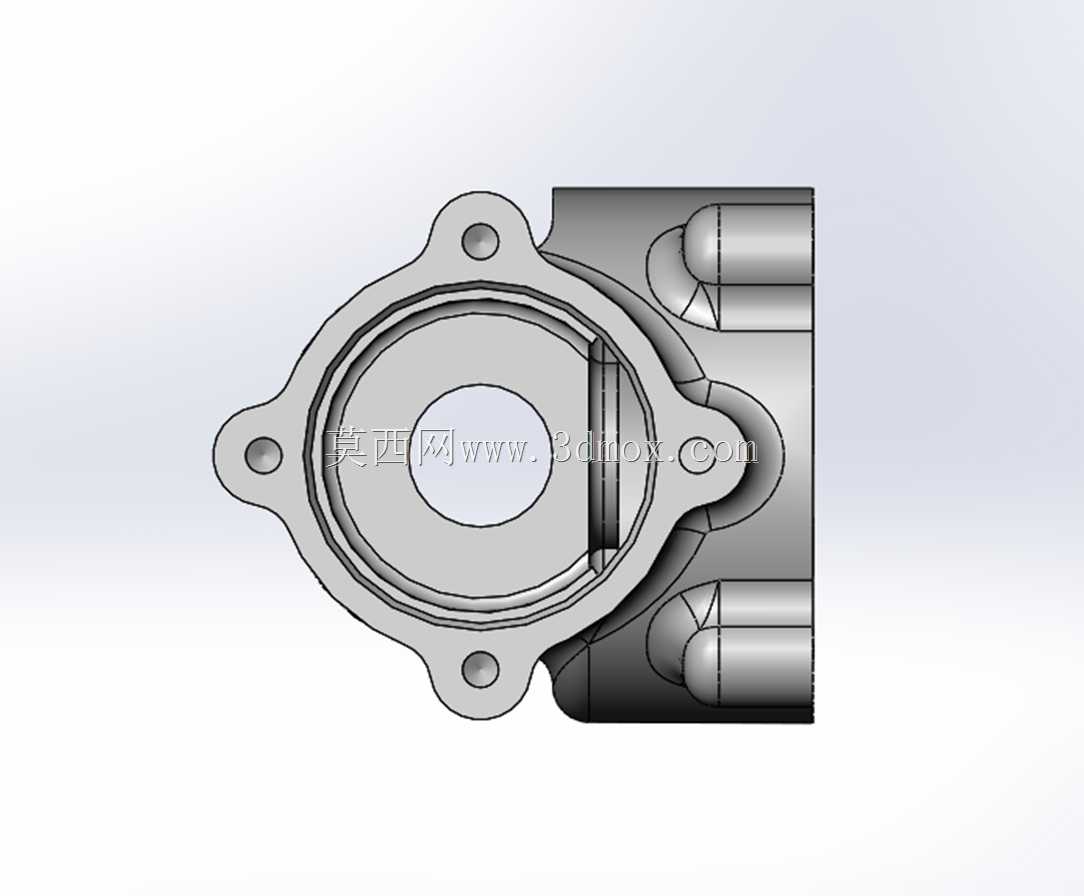

  侧向伸出的圆柱接口端面同样设置了安装定位孔,用于和外部管路的快插接头对接,接口的同轴度要求控制在Φ0.08mm范围内,保证接头装配后不会出现偏载应力,长期振动工况下不会松脱。设计阶段首先要考虑铸造工艺的可行性,壳体所有的转角位置都做了R2-R3的铸造圆角,避免铝液充型过程中出现卷气、冷隔缺陷,同时壁厚控制在3.5mm均匀过渡,没有出现壁厚突变的结构,从根源上减少铸造后的缩松、变形问题。主腔内部的流道转折处做了圆弧过渡处理,降低流体通过时的压损,相比直角转折结构可以减少15%左右的流阻,提升阀组的响应速度。安装边界方面,整个壳体的最大外轮廓尺寸控制在120mm×100mm×80mm范围内,在整车阀组安装空间有限的前提下,尽可能压缩了非功能区域的结构体积,三个对接法兰的安装孔位都预留了足够的扳手操作空间,装配时不需要额外制作专用工装,普通套筒工具即可完成全部螺栓的锁紧作业。结构上还在主腔和侧向接口的连接位置设置了加强筋,筋条厚度2mm,既不会增加过多的铸件重量,又能提升接口位置的结构强度,在承受1.5倍额定压力的耐压测试时,连接位置不会出现开裂变形问题。

  铸造模具设计时,分型面选择在主腔法兰的端面位置,侧向的两个接口采用抽芯结构成型,尽可能减少砂芯的使用数量,降低铸件的批量化生产成本,同时所有需要后续机加工的安装孔、密封面位置都预留了1.5mm的加工余量,既不会因为余量过大导致加工效率降低,也不会因为余量不足出现铸件毛坯缺料导致的报废。实际装车应用中,这类壳体需要在-40℃到120℃的环境温度区间内稳定工作,因此结构设计时也考虑了不同温度下的热变形量,法兰密封面的平面度要求控制在0.05mm以内,即使在极限温度下出现微量热变形,配合橡胶密封圈的压缩量补偿,依然可以保证密封可靠性。

  和传统的铸铁壳体相比,铝合金材质的重量降低了60%左右,完全符合当前商用车轻量化的设计趋势,同时铸铝的导热性能更好,阀组长时间工作时内部的热量可以更快通过壳体散发出去,降低内部密封件的老化速度,提升整个阀组的使用寿命。在三维建模过程中,需要提前对铸造拔模角度做校验,所有垂直于分型面的壁面都设置了1.5°的拔模斜度,避免模具开模时拉伤铸件表面,同时对所有的机加工面做了工艺凸台设置,减少机加工时的切削量,提升加工效率。流道设计时还通过流体仿真验证了不同流量下的压力分布,调整了流道转折处的圆弧半径,避免出现局部涡流导致的流体噪声问题,提升阀组工作时的NVH表现。
