砂型铸造用定位式铸型箱结构设计

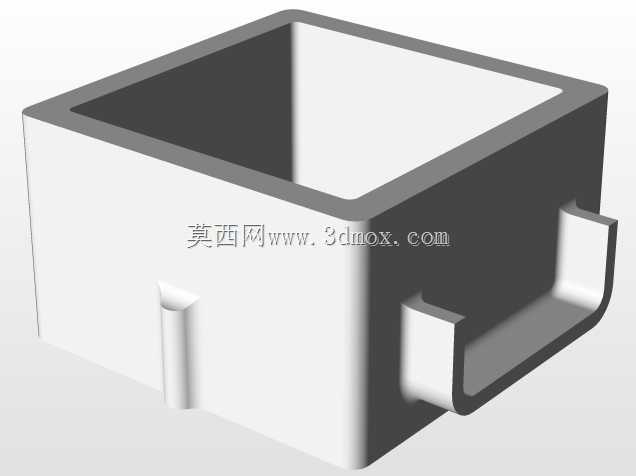

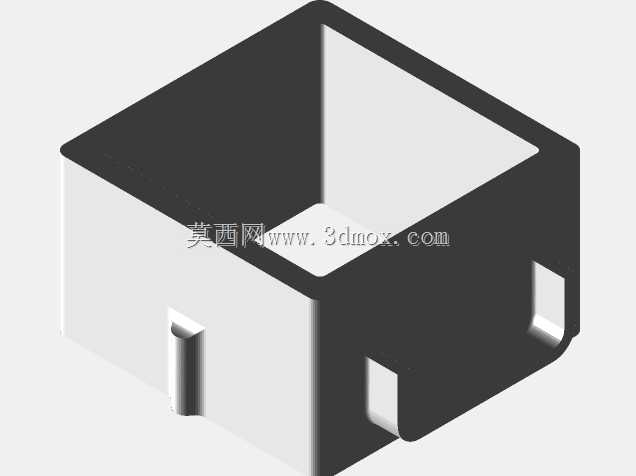

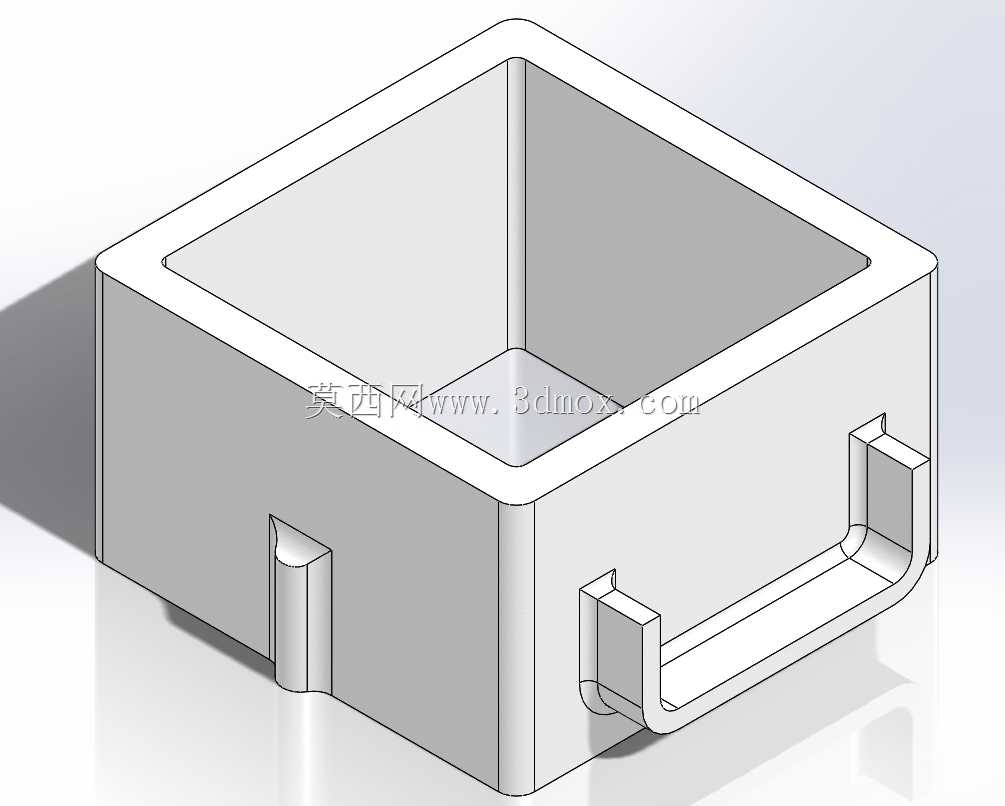

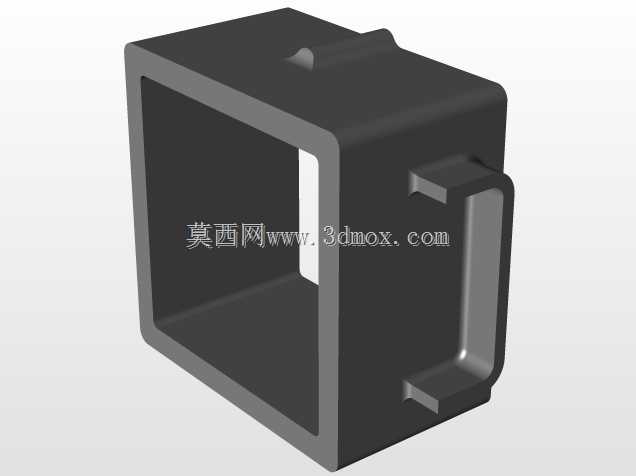

　　在砂型铸造的小批量手工造型作业场景里，这类带侧定位结构的铸型箱是造型工序里的核心工装载体，主要承担填砂紧实后承载砂型、合箱定位、浇注过程中约束砂型边界的作用，适配小型有色金属、铸铁类零件的单件小批量生产需求，常见于机修车间、小型铸造工坊的非量产件制作环节，尤其适合外形轮廓规整、内腔深度适中的壳体类零件铸造成型。从结构设计逻辑来看，该铸型箱采用敞口式框型主体结构，侧壁设置的凸耳式把手结构完全贴合手工造型的操作习惯，造型完成后翻转、合箱、搬运过程中，操作人员可通过两侧的凸耳结构稳定持握，避免砂型在转运过程中出现磕碰、错位导致的砂型损坏。

　　侧面配置的3/8英寸规格定位销结构，是整套工装的核心定位基准，区别于传统上下箱端面定位的结构形式，侧置定位销在合箱过程中可实现水平方向的预导向，无需反复调整上下箱的对齐位置，即可完成合箱动作，大幅降低手工合箱的错型概率，尤其对于没有专用合箱工装的手工造型场景，侧定位结构的容错率远高于传统端面定位销结构，对操作人员的技能熟练度要求更低。外形尺寸方面，该铸型箱的外部轮廓边界控制在6英寸×7英寸×7.5英寸区间，属于小型铸型箱范畴，内部型腔容积适配最大轮廓尺寸不超过5.5英寸×6.5英寸×6.5英寸的铸件生产，填砂紧实后的砂型重量控制在单人可搬运的范围内，无需借助起重设备即可完成全流程操作，适配小型作业场地的生产条件。

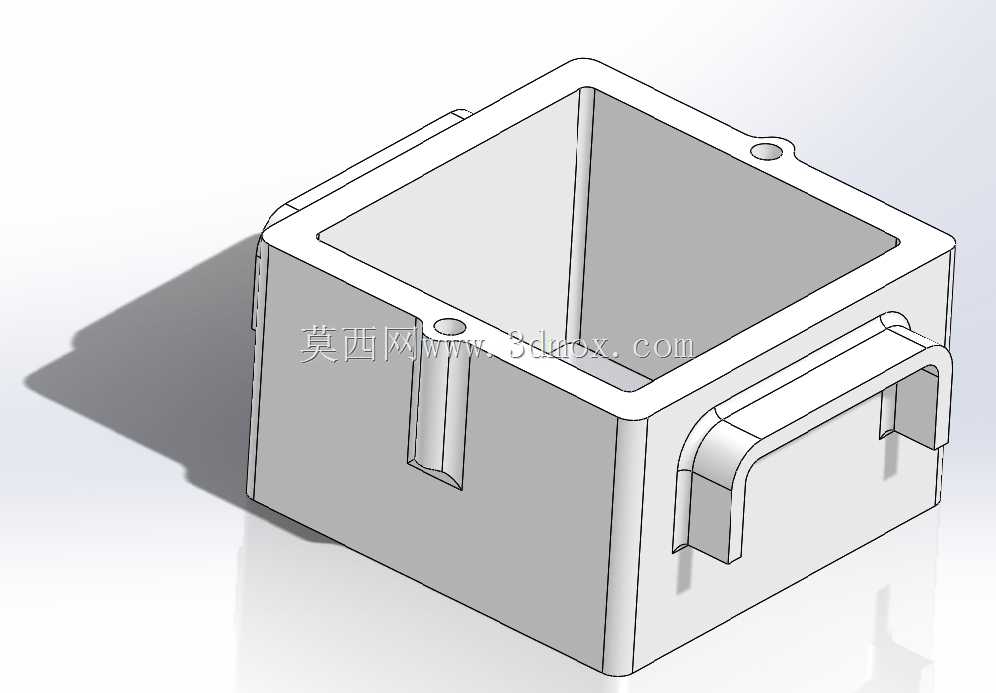

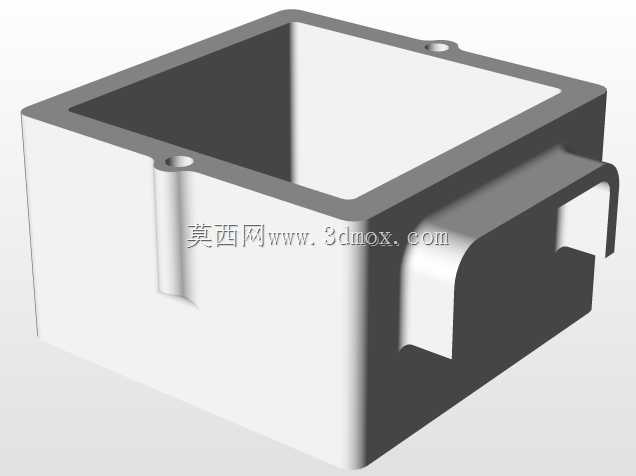

　　箱体侧壁的厚度经过针对性优化，既保证了反复使用过程中的结构刚度，避免填砂紧实、敲击振实过程中出现框体变形，又尽可能控制了箱体自身重量，降低操作人员的劳动强度。箱体上端面设置的定位小孔，可配合压铁使用，浇注过程中通过小孔穿入固定杆约束压铁位置，避免浇注时金属液浮力抬升上箱导致的跑火问题。从实际使用的角度出发，这类铸型箱的结构设计完全围绕手工造型的操作痛点展开，没有多余的冗余结构，侧置定位销的设计同时兼顾了定位精度与操作便捷性，两侧的把手结构与箱体主体一体化成型，不存在焊接把手易脱落的问题，长期反复使用的结构可靠性更高。

　　在造型作业过程中，该箱体可直接放置在造型平板上完成填砂、舂实、刮平、起模等全套工序，起模后无需额外转运砂型，直接通过侧定位结构完成上下箱合箱，减少了砂型二次搬运带来的破损风险。针对砂型铸造过程中可能出现的胀箱问题，箱体侧壁的加强结构在不增加过多壁厚的前提下提升了侧壁抗变形能力，浇注过程中金属液对砂型的侧压力可通过箱体侧壁均匀承载，避免铸件出现尺寸超差、胀砂等缺陷。同时，该结构的铸型箱对造型用砂的适配性较强，无论是普通粘土砂还是自硬砂，都能稳定完成造型作业，无需对箱体结构做额外改造。在安装边界方面，该铸型箱无需配套专用的安装基础，只要放置在平整的钢制或木质造型平板上即可开展作业，对作业场地的配套要求极低，非常适合零散修配件、小型定制件的快速铸造生产，能够有效缩短小型铸件的生产准备周期，减少专用工装的制作成本。
