RAM Rebel越野车型前防护杠结构设计

　　在硬派越野改装领域，前防护杠的设计从来不是简单的外观加装件，而是直接决定车辆非铺装路面通行能力、碰撞防护冗余、附加改装件承载能力的核心结构部件。这套适配RAM Rebel车型的前防护杠，在设计之初就完全跳出了城市SUV装饰杠的设计逻辑，所有结构参数都围绕重度越野场景的实际使用需求推导。从安装边界来看，整套防护杠完全贴合原车前纵梁的安装孔位设计，不需要对原车车架、翼子板、散热模块做任何切割改动，安装时直接通过高强度螺栓与纵梁前端的预留安装座刚性连接，横向宽度完全覆盖原车前部的散热总成、两侧大灯组下沿以及前轮前部的轮旋边缘，不会超出原车车身最大宽度，避免越野穿行时因杠体突出增加刮蹭风险。

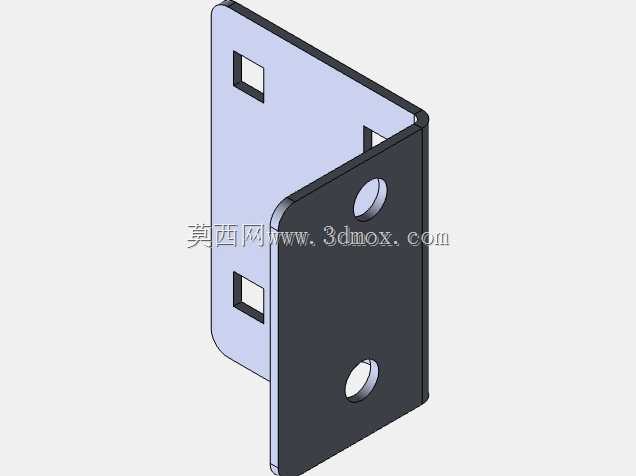

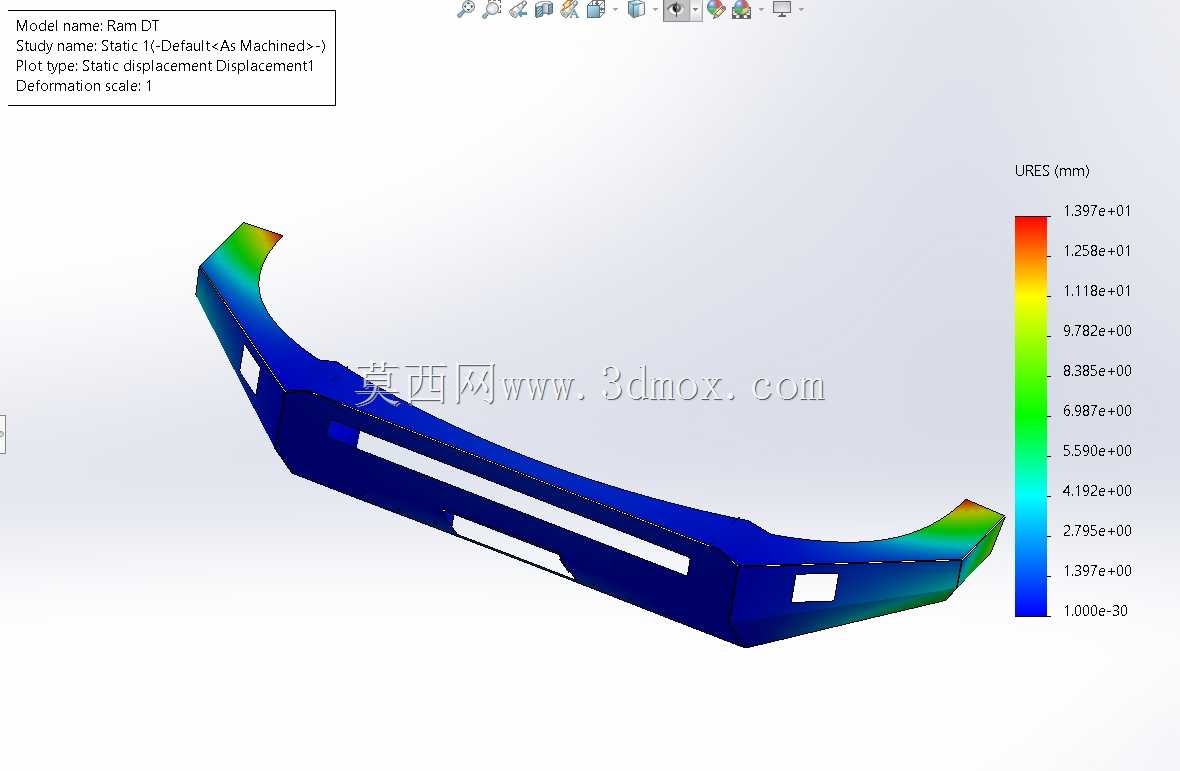

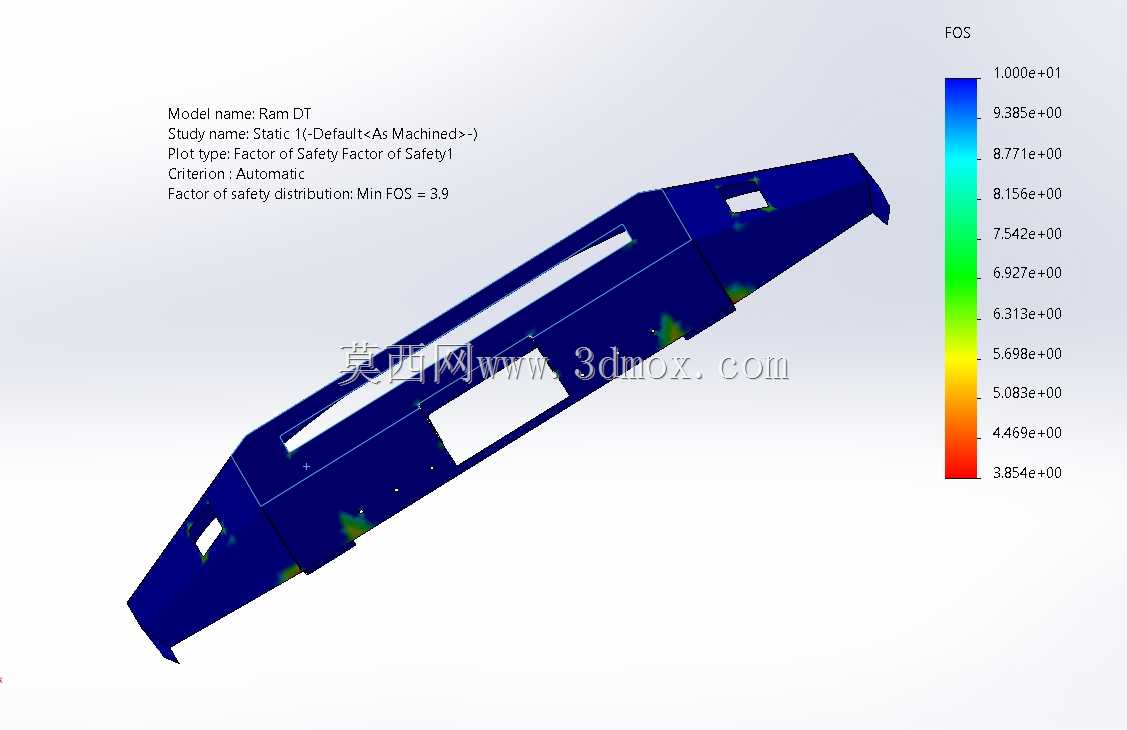

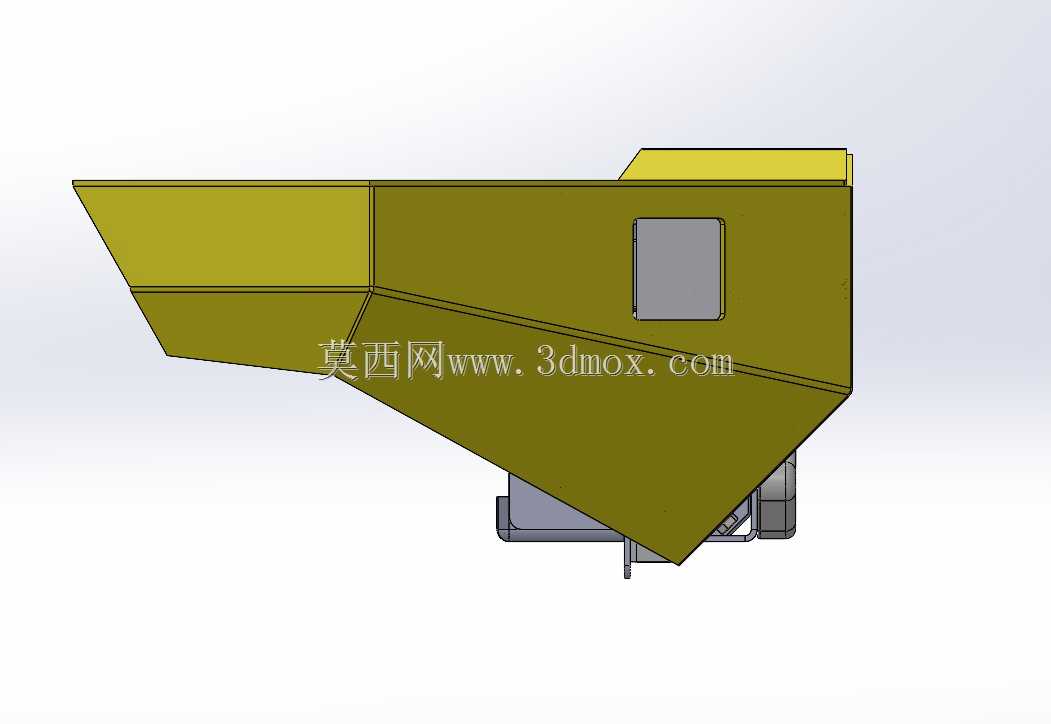

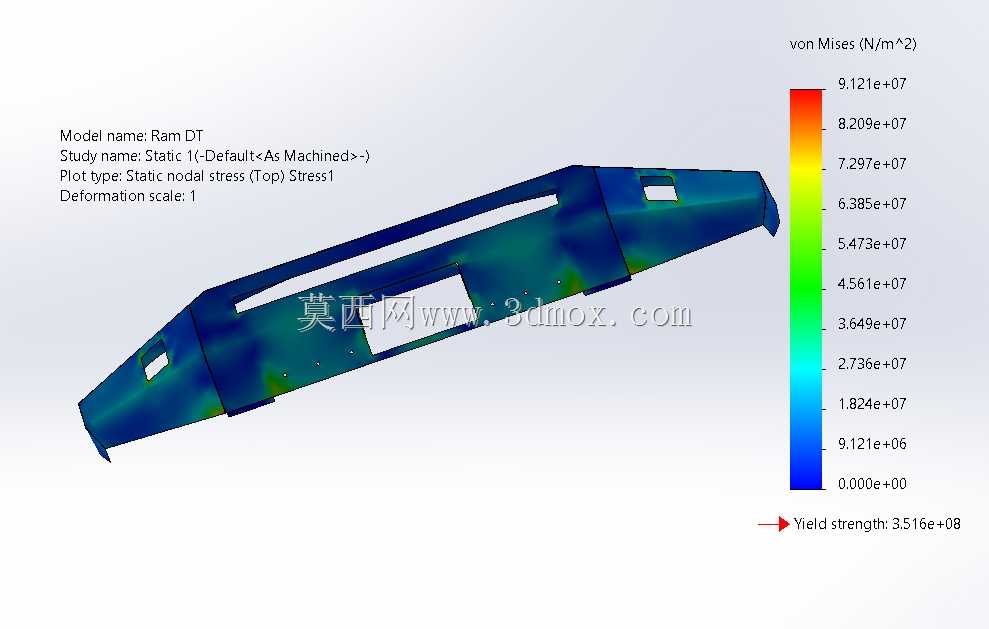

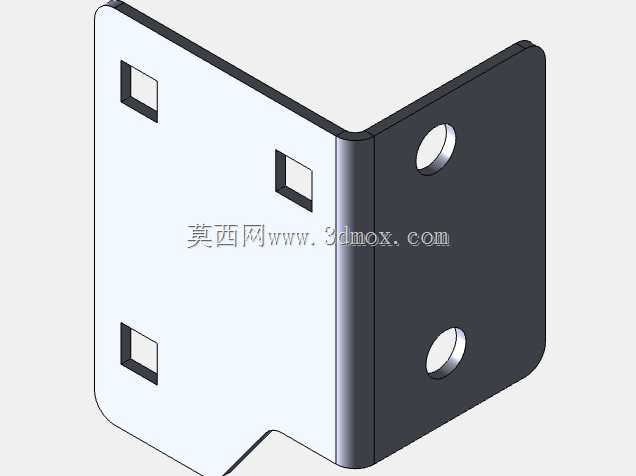

　　纵向安装位置则充分考虑了接近角的提升需求，杠体下沿相比原车塑料保险杠上移了足够距离，配合两端向上收窄的楔形造型，让车辆前部的接近角达到36度，足以应对大角度爬坡、交叉轴、岩石路段等复杂地形，不会出现前杠先磕碰到障碍物的情况。结构强度层面，设计时针对前部10000N的正向冲击载荷做了完整的力学仿真验证，主承力结构采用封闭箱型截面设计，杠体与纵梁连接的安装座做了局部加厚与加强筋布局，确保在正面撞击、单侧托底受力时，冲击力可以均匀分散到两侧纵梁，不会出现杠体局部变形、安装座撕裂的问题，仿真结果显示结构安全系数达到3.9以上，完全满足重度越野的强度冗余要求。

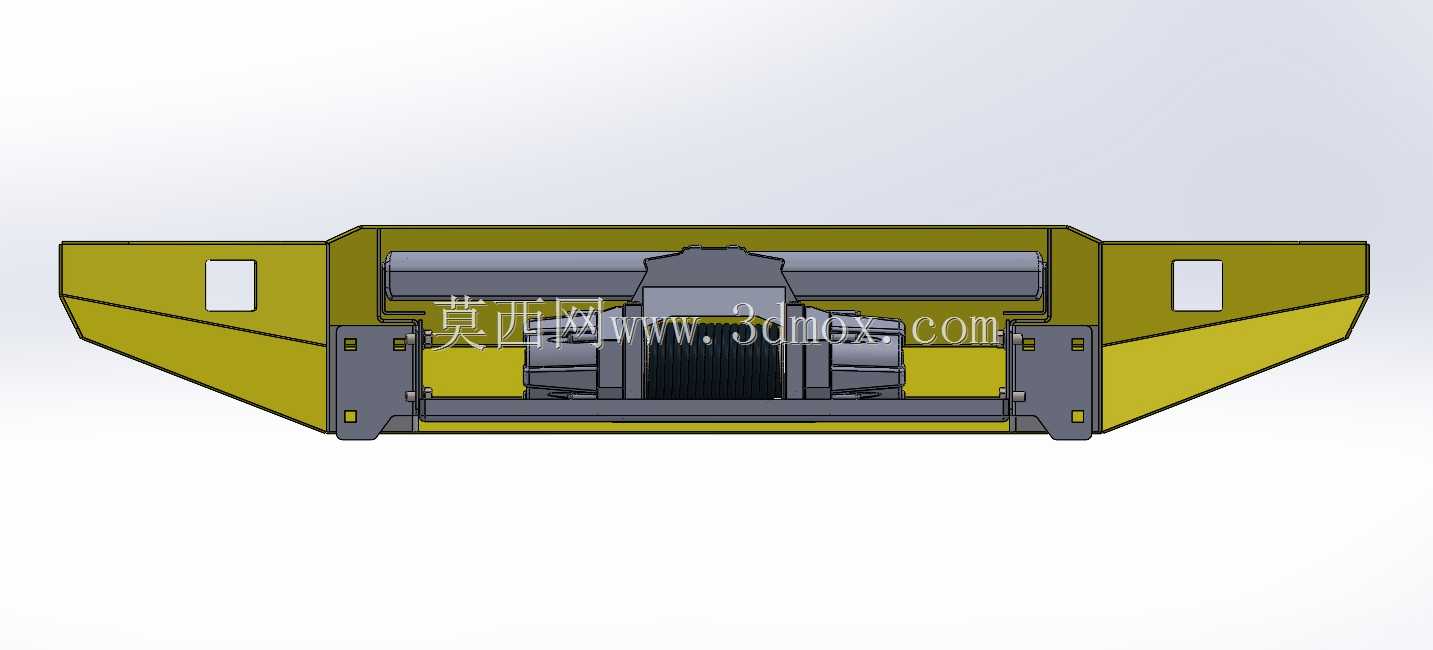

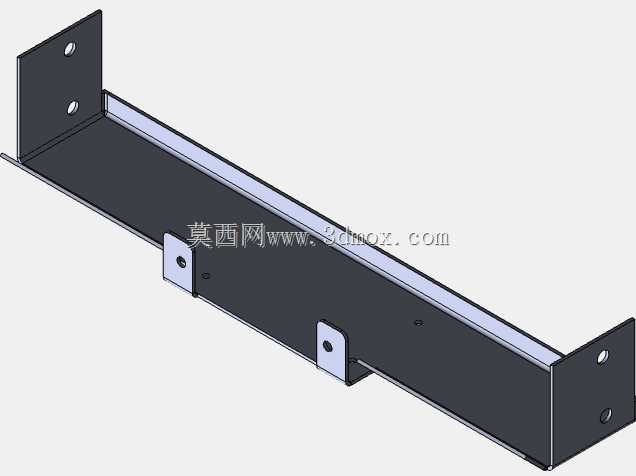

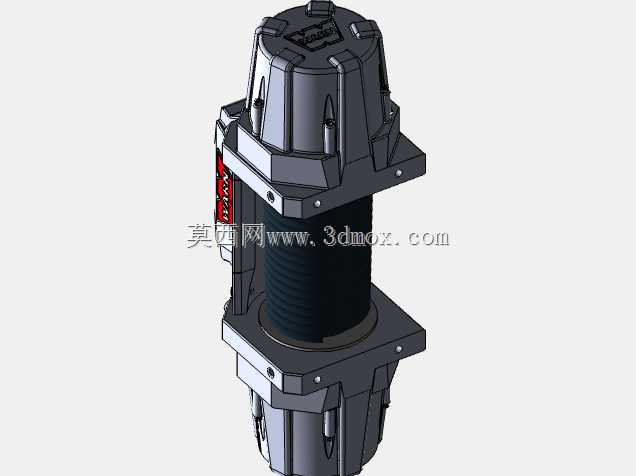

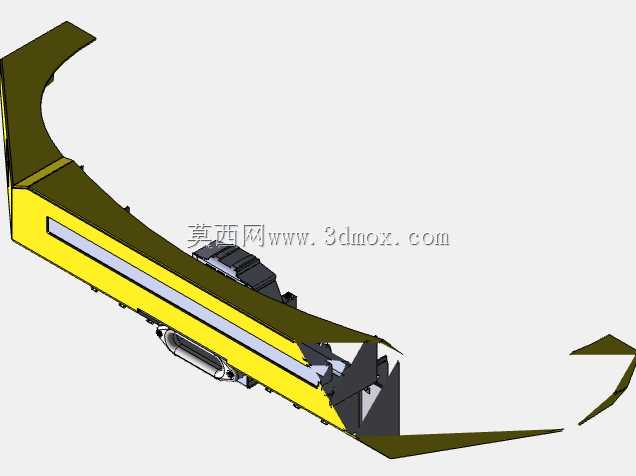

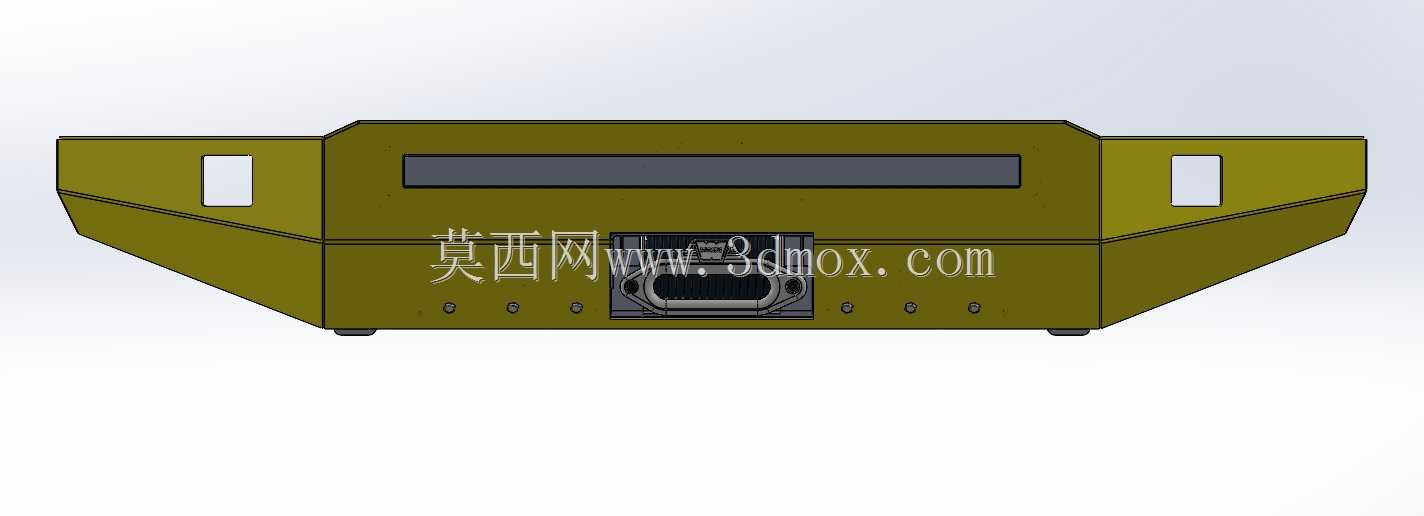

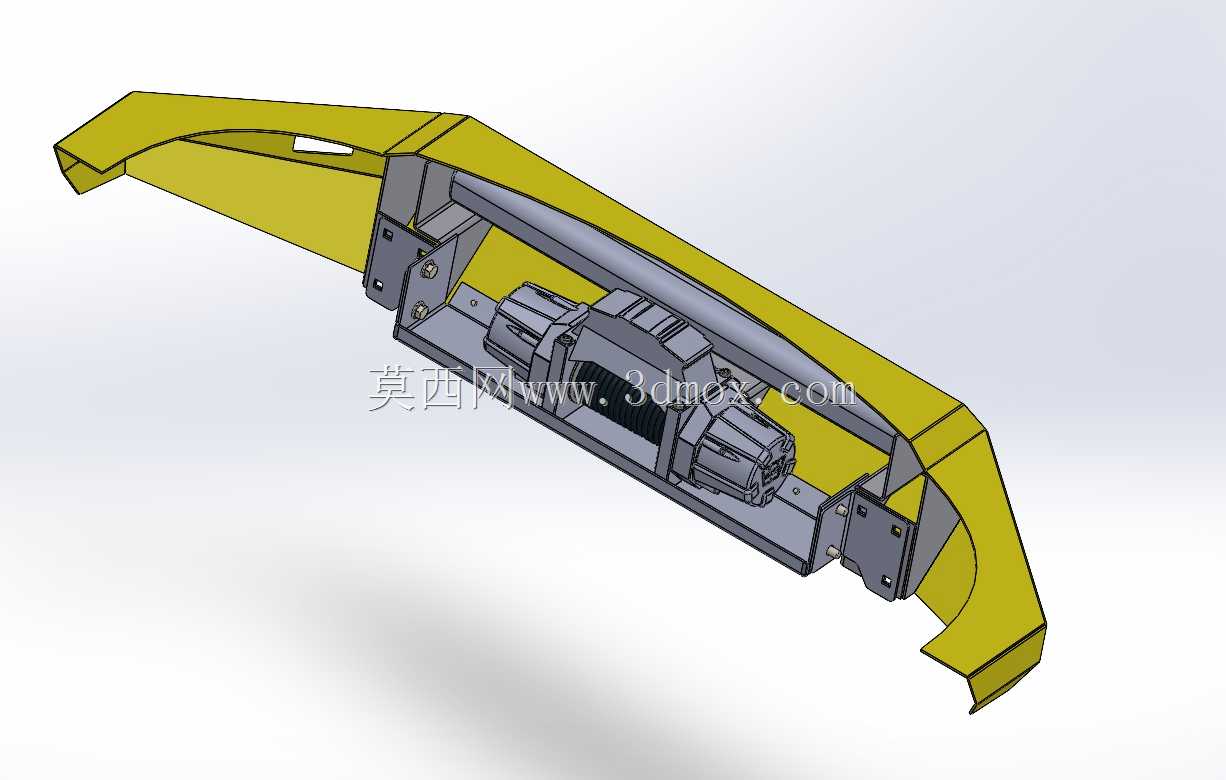

　　功能集成是这套防护杠设计的核心亮点，杠体中部预留了标准的12000磅越野绞盘安装位，安装位的尺寸完全适配市面主流型号的一体式绞盘，绞盘钢缆/纤维绳的导出孔正对杠体中部的预留开口，不需要额外切割杠体，同时绞盘安装位的承力结构与主杠体做了一体化设计，避免后期加装绞盘出现承力不足的问题。杠体上部预留了通用的长条灯安装支架位，可以直接固定40英寸规格的越野长条射灯，两侧的凸起结构上也预留了2个圆形聚光灯的安装点位，所有灯组的安装位置都避开了驾驶员的前部视野范围，同时走线槽直接集成在杠体内部，避免线路外露在越野时被树枝、石块刮损。

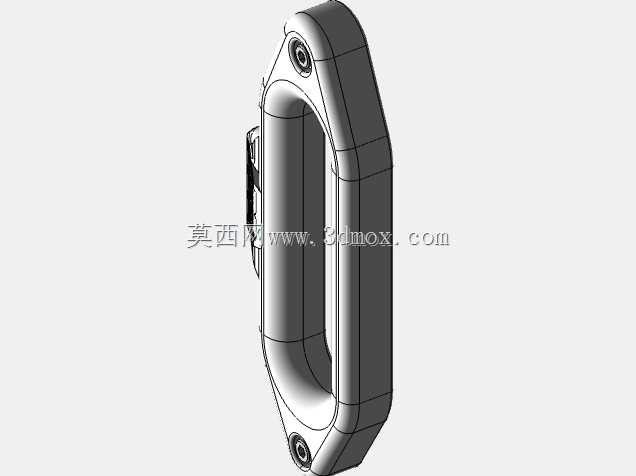

　　细节设计上，杠体两侧预留了原车拖车钩的安装空位，不会因为加装防护杠影响原车拖车功能，同时杠体表面的安装附件都做了内嵌式设计，没有突出的棱角结构，避免越野穿行时勾挂杂草、绳索或者其他障碍物。从实际使用场景来看，这套防护杠既可以在丛林穿越时抵挡树枝对前部散热系统、大灯的刮蹭，也可以在岩石路段托底时承担前部的冲击力，保护原车的油底壳、散热模块不受损坏，同时集成的绞盘、灯组安装位也省去了后期改装额外焊接支架的工序，所有安装点位都经过位置校核，不会出现加装件与原车部件干涉的问题。设计过程中每一个安装孔位的位置、每一处截面的厚度、每一个功能区的布局，都经过了反复的装配干涉校验，确保装车后与原车翼子板、中网、前雷达的位置完全匹配，不会影响原车雷达的探测角度，也不会遮挡大灯的照明范围。
