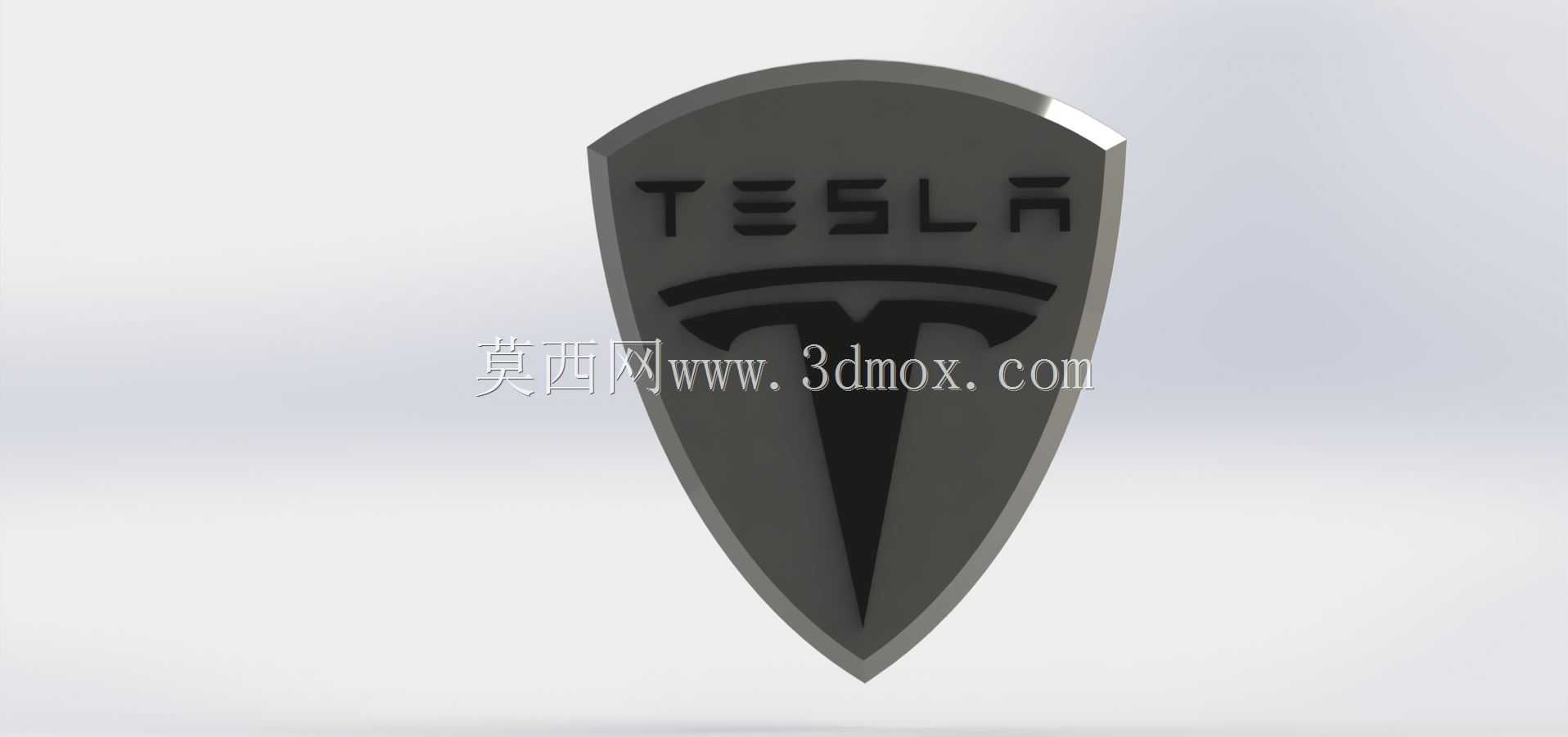

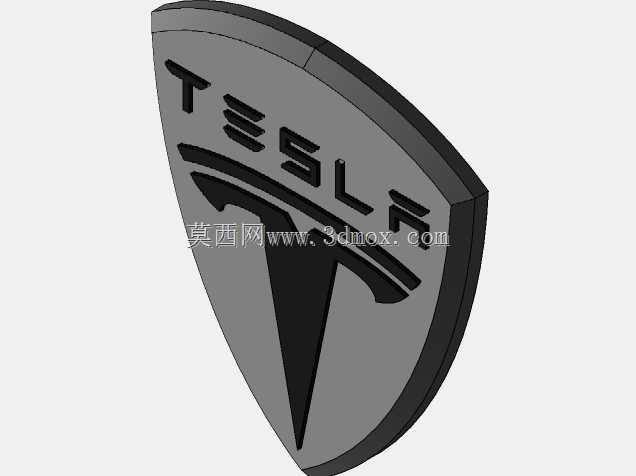

盾形特斯拉品牌标识立体造型设计

　　这款盾形特斯拉品牌标识立体造型，在设计阶段首先考虑的是实车装配与后市场改装的适配需求，目前新能源汽车外饰标识的安装场景主要覆盖前舱盖居中位置、尾门牌照框上方区域、侧裙装饰位以及车主个性化改装的轮毂盖、中控装饰贴等场景，不同安装位对标识的厚度、边缘倒角、背面安装结构的要求存在明显差异。从结构设计来看，整体采用上宽下窄的对称盾形轮廓，盾形边缘做了连续的小R角过渡处理，既避免了锐边在装配、使用过程中造成的划伤风险，也能在车辆行驶过程中降低风阻带来的边缘气流紊流，减少高速行驶时标识部位产生的风噪。

　　标识表面的文字与图形区域采用下沉式结构设计，TESLA字母与中央T型标识相对盾形基准面下沉0.8mm，该深度设计既可以保证图形文字的辨识度，又不会因为凹陷过深导致积灰、积水难以清理，适配车辆户外使用的复杂工况。材质适配层面，建模时预留了两种工艺的实现余量，若采用ABS注塑加表面电镀工艺，整体壁厚控制在2.2mm，背面设置均匀分布的0.6mm厚加强筋，筋位间距12mm，避免注塑成型时出现缩痕、翘曲变形，同时加强筋高度不超过壁厚的2倍，防止背面出现筋印影响表面外观质量；若采用金属冲压或者锌合金压铸工艺，模型预留了0.15mm的表面抛光余量，边缘位置做了拔模斜度处理，拔模角度控制在1.5度，满足模具开模与脱模的工艺要求。

　　安装边界方面，常规前装配套的标识整体高度控制在85mm，最大宽度62mm，整体厚度不超过8mm，背面预留3mm宽的双面胶粘贴位，粘贴位做了晒纹处理提升粘接强度，对于需要螺丝固定的改装场景，模型在盾形上下两个对称位置预留了沉头孔位，沉头深度1.2mm，适配M3沉头螺丝，安装后螺丝面低于标识表面0.2mm，不会破坏整体外观的平整度。设计过程中对图形比例做了反复校准，TESLA五个字母的字高、字间距严格匹配品牌视觉规范，中央T型标识的横向弧线曲率与盾形外轮廓的曲率做了呼应处理，保证视觉上的协调统一，避免出现图形偏移、比例失衡的问题。

　　考虑到车辆使用过程中会经历高低温交替、雨水冲刷、紫外线照射等工况，模型的所有外表面都做了连续曲率处理，没有突兀的折角，既可以提升表面镀层或者漆面的附着能力，也能减少应力集中，避免长期使用后出现涂层开裂、脱落的问题。针对后市场个性化改装的需求，模型还预留了表面个性化处理的结构余量，比如用户需要做熏黑处理、碳纤维包覆或者夜光涂层时，不需要对基础结构做修改，直接在现有模型表面做后处理即可，下沉的图形区域也能为包覆工艺提供定位基准，避免包覆过程中图形移位。在装配公差配合上，标识与车身安装面的贴合度控制在0.1mm以内，背面粘贴位的平面度公差0.05mm，保证粘贴后不会出现边缘翘起、缝隙不均的问题，对于弧面安装位，比如部分车型的弧形尾门，模型可以根据安装面的曲率做适配调整，保证标识背面与安装面完全贴合，避免长期使用后因为粘贴应力不均导致脱落。
