手绘胎面花纹沼泽越野轮胎结构设计

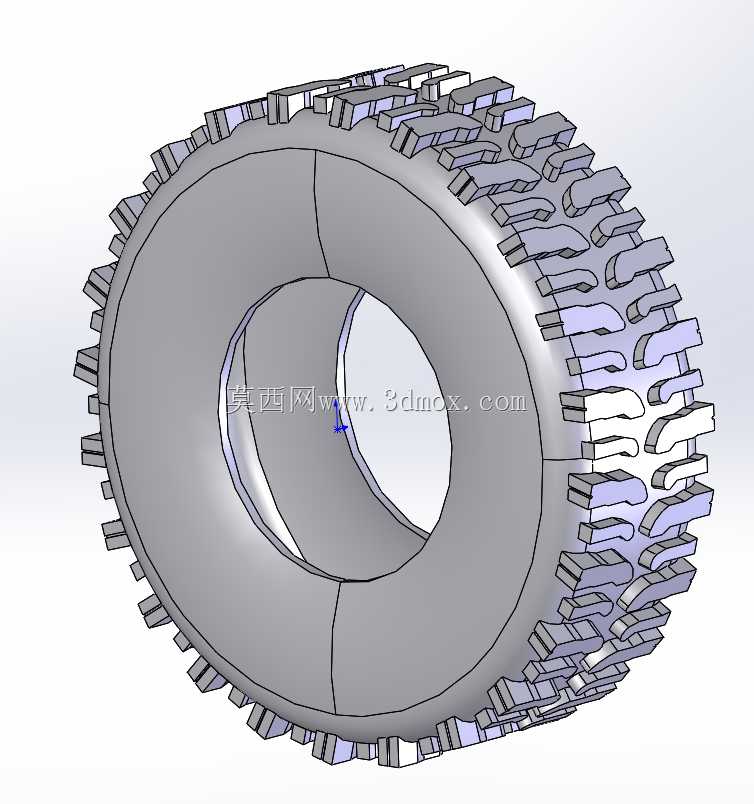

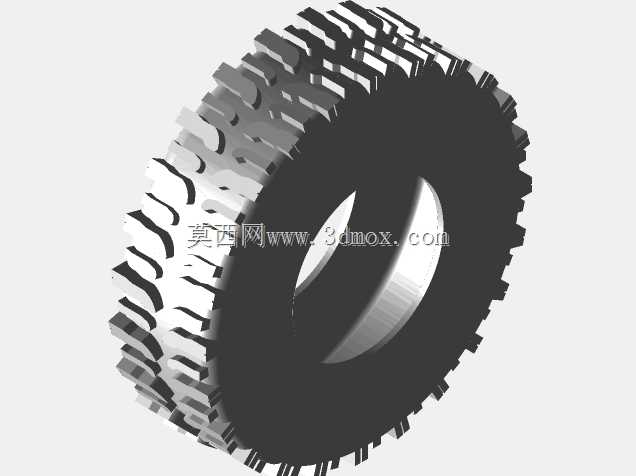

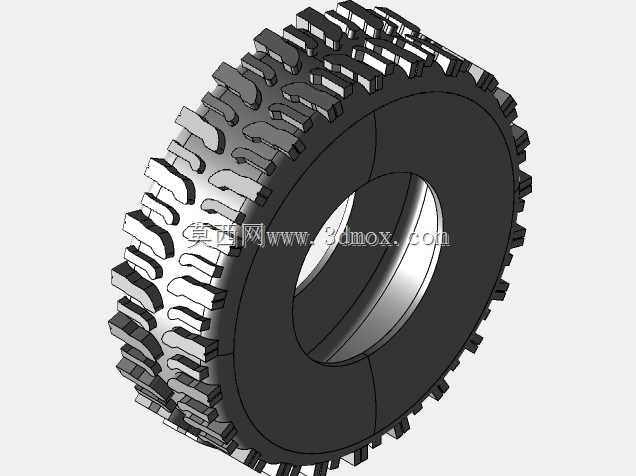

　　这款轮胎的胎面花纹采用非对称块状排布设计，主要针对沼泽、泥桨等低附着系数的非铺装越野场景开发，区别于普通公路轮胎的连续胎面结构，该设计通过独立的高花块结构，在松软泥泞路面行驶时能够快速切入泥层，同时利用花块之间的大间距沟槽快速排出嵌入胎面的泥浆、腐殖质与积水，避免胎面被泥层包裹导致抓地力完全丧失。从结构设计层面来看，胎体采用宽断面环形结构，相比同规格公路轮胎拥有更大的接地面积，能够降低车辆在松软沼泽路面的接地比压，减少轮胎下陷深度，避免车辆托底被困。胎面的每一块花纹块都做了边缘倒角处理，既可以减少花纹块在硬路面行驶时的异常磨损，也能在泥地行驶时增加花纹块边缘的切削作用力，提升打滑状态下的抓附能力。

　　在设计过程中，首先需要确定轮胎的安装边界尺寸，匹配对应轮辋的直径、胎圈座宽度与安装锥度，保证轮胎充气后能够与轮辋紧密贴合，不会在大扭矩输出时出现胎圈与轮辋的相对滑转。胎体的断面宽度、扁平比参数需要结合目标车型的轮拱空间、转向最大角度、悬架跳动行程做适配校核，避免转向或悬架压缩时轮胎与轮拱内衬、悬架拉杆发生运动干涉。胎面花纹的排布采用变节距设计，相邻花块的周向间距存在细微差异，能够打破轮胎滚动时的花纹共振频率，降低在硬路面行驶时的花纹噪音，同时也能避免连续相同间距的沟槽在泥地行驶时形成连续水膜导致打滑。

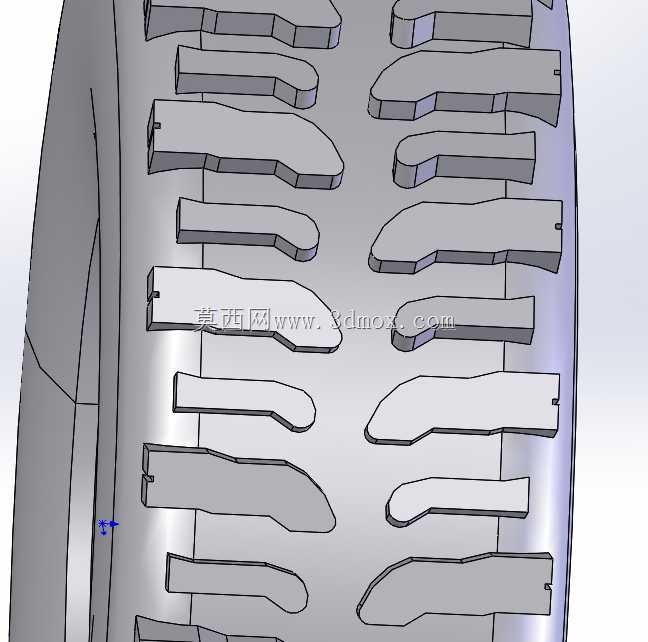

　　每一块花纹块的根部都做了大圆角过渡处理，避免应力集中导致花块在大负荷冲击下出现根部撕裂，花块的高度比普通越野轮胎高出30%左右，能够在较深的泥层中依然保持足够的抓附咬合深度。从实际应用场景来看，这类轮胎主要适配全地形越野车、沼泽作业特种车辆、湿地勘探设备，在常年积水、表层为松软腐殖土与泥桨的沼泽区域作业时，普通公路轮胎或者AT轮胎会因为花纹间隙过小被泥桨填满，变成光滑的接触面完全失去抓地力，而这款大间隙高花块轮胎能够在滚动过程中通过花块的形变与地面的挤压，自动将沟槽内的泥桨甩出，持续保持胎面的抓附能力。

　　在建模过程中，胎体的环形曲面需要保证周向的圆度公差，避免出现动平衡偏差过大的问题，胎面花纹的阵列需要严格遵循周向等分原则，保证每一个花块的位置度偏差控制在合理范围内，避免轮胎行驶时出现周向质量分布不均导致的抖动。胎圈部分的结构需要内置刚性圈结构的安装限位面，保证与轮辋配合时的同轴度，充气状态下胎圈能够紧密压合在轮辋的密封面上，避免低气压行驶时出现漏气或者脱圈问题。此外，胎侧部分做了加厚处理，能够抵御沼泽区域常见的芦苇根、碎石、枯树枝的穿刺，避免胎侧被划破导致轮胎失压。花纹块的表面还设计了细微的辅助沟槽，在湿滑的硬泥路面行驶时，这些细沟槽能够划破接触面的水膜，进一步提升抓附性能。在安装适配性上，这款轮胎的安装接口与同规格的常规越野轮辋完全兼容，不需要对车辆的轮辋、轮毂轴承、转向节做任何改装即可直接替换使用，轮胎的额定负荷、充气压力范围与同规格常规越野轮胎保持一致，能够适配原车的胎压监测系统与负荷要求。
