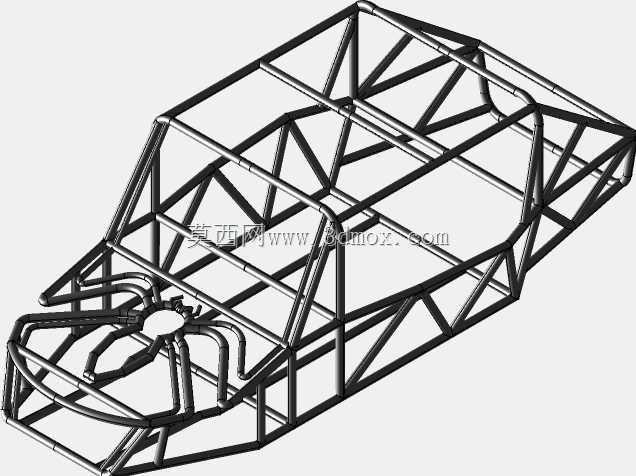

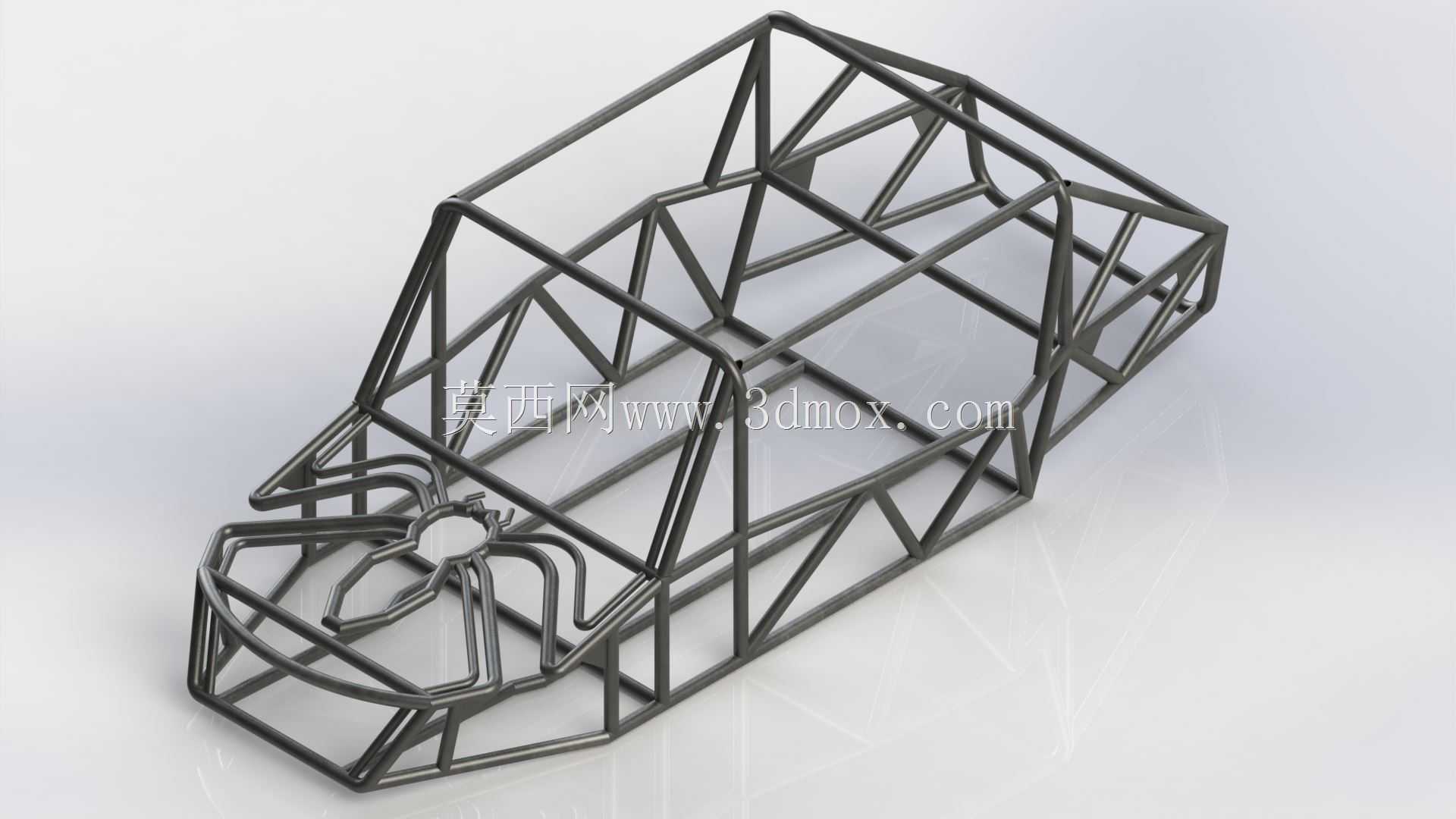

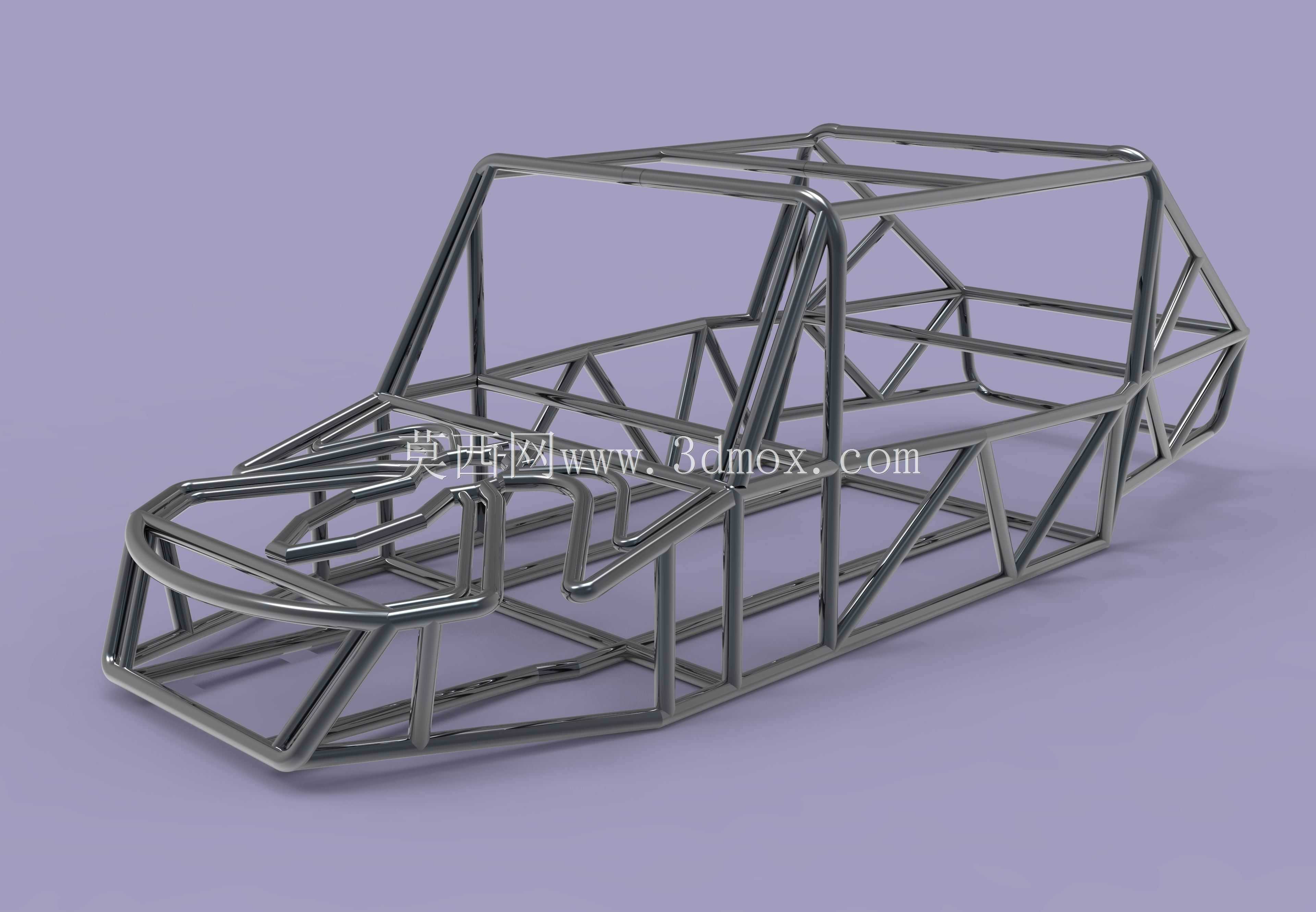

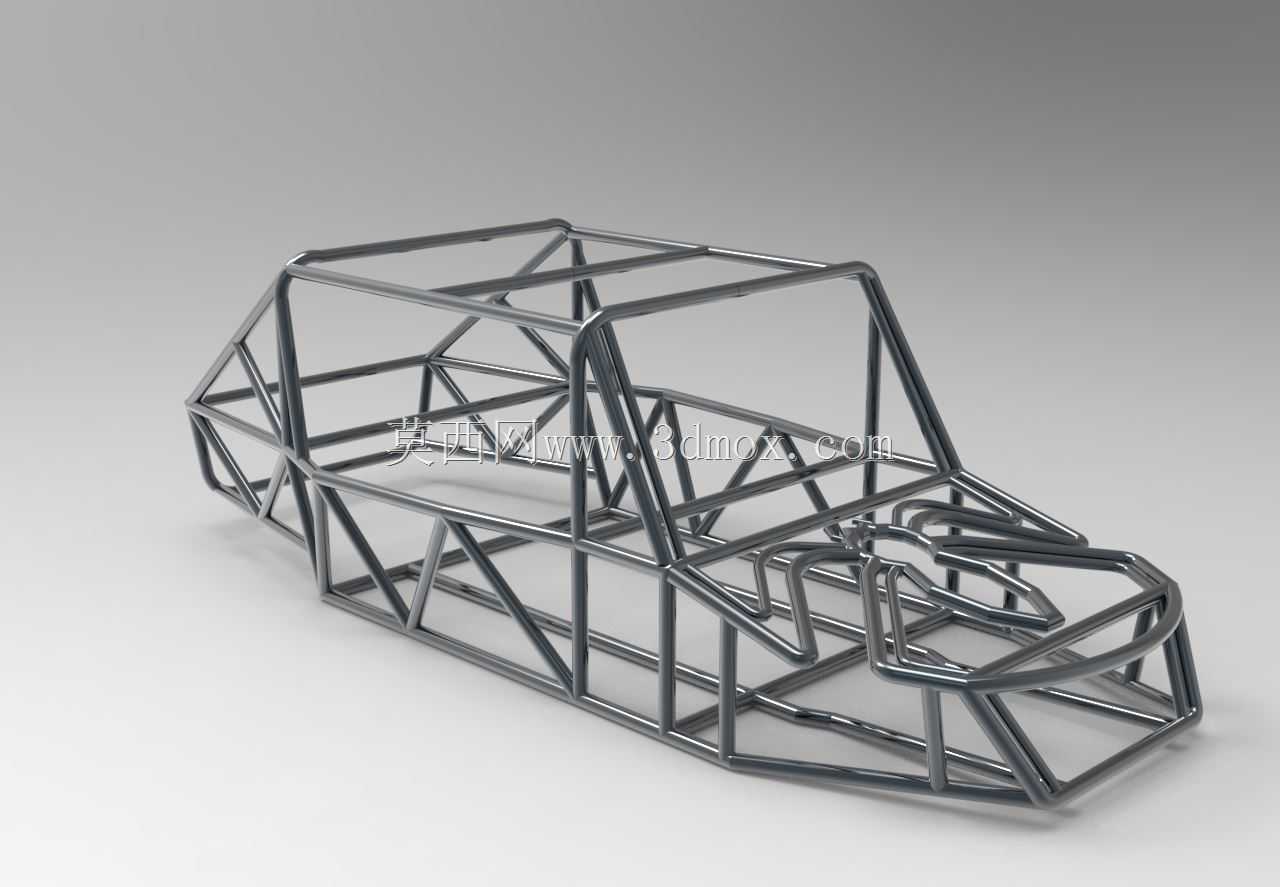

蜘蛛造型越野概念车管阵式车架结构

　　主舱部分的管材排布严格遵循赛车防滚架的受力逻辑，主环、前环、侧边防撞斜撑的交叉点位全部设置在乘员舱的轮廓边界外，既保证内部预留足够的乘坐与操控部件安装空间，又能在车辆发生翻滚时通过环形结构承接全部顶部载荷，避免舱体变形侵入生存空间。车架前部的安装点位完全适配双叉臂独立悬架的硬点布置，上叉臂、下叉臂的安装支座直接焊接在主纵梁的对应加强位置，转向机安装位预留了足够的拉杆活动行程，不会在悬架全行程压缩、拉伸时出现运动干涉；后部结构可适配整体桥或者多连杆独立悬架的安装需求，减震器塔顶位置做了双层管材加强，能够承接大行程减震器传递的高频冲击载荷。这套管阵式车架结构针对非铺装路面越野行驶场景开发，核心承载逻辑围绕大冲击载荷下的结构冗余设计展开，区别于量产乘用车的承载式车身，全部采用圆形管材拼接成型，从根源上适配越野场景下频繁出现的飞跳、侧倾、路面冲击载荷传递需求。车头位置预留的蜘蛛造型装饰结构并非单纯外观设计，其管材排布同时承担前防撞梁的载荷分散作用，当车辆正面撞击障碍物时，多根放射状管材可将单点冲击力快速分流至两侧主纵梁，避免局部应力集中导致的管材焊缝开裂。

　　底盘部分的纵梁采用变间距排布，前部靠近动力舱的位置纵梁间距收窄，适配动力总成的安装边界，中部乘员舱位置纵梁间距放宽，保证座椅、踏板、操纵机构的布置空间，后部车架结构向上收窄，预留油箱、备胎的安装位置。所有管材的连接节点全部采用相贯线切割拼接，焊缝沿着管材贴合面满焊，相比直切对接的结构，焊缝长度提升40%以上，节点抗扭强度大幅提升，能够承受越野场景下的交变载荷冲击。车架的整体安装边界充分考虑了越野改装的通用性，前部预留了绞盘安装位的固定孔位，侧边防撞管的位置可直接固定侧踏与车身覆盖件，顶部管材排布预留了车顶行李架、防滚架附加灯组的安装点位，不需要额外打孔破坏主结构强度。

　　在实际越野行驶过程中，这套管阵结构的重量比同强度的量产车底盘车架轻30%左右，更低的簧上质量能够提升悬架的响应速度，在颠簸路面行驶时轮胎的贴地性更好，动力传递效率更高。设计过程中针对管材的受力路径做了多次优化，所有斜撑的角度全部避开30度以下的小角度排布，避免管材受轴向压力时出现失稳变形，交叉支撑的点位全部设置在载荷传递的关键路径上，比如悬架安装点与主防滚环之间直接通过斜撑连接，路面冲击可以直接传递到主承载结构，不需要经过次要结构的中转，减少了载荷传递过程中的结构形变。

　　车头的蜘蛛造型结构同时兼顾了前部散热系统的安装空间，放射状管材之间的空隙足够布置散热水箱、中冷器等散热部件，不会阻挡散热气流的通过，同时管材本身可以作为散热部件的固定支架，减少额外的固定零件数量。车架的底部横向管材排布间距经过优化，既可以直接固定底盘护板，阻挡路面碎石撞击动力总成与油液管路，又不会因为横向管材过多导致底盘重量冗余，影响车辆的通过角。针对越野场景常见的侧滑撞击场景，车架两侧的边防撞管采用双层管材结构，外层管材承担直接撞击的缓冲作用，内层管材连接主承载结构，侧滑时即使外层管材出现变形，也不会影响主舱的结构完整性，维修时仅需要更换外层变形管材即可，大幅降低维修成本。所有悬架安装点的位置精度控制在±0.5mm以内，保证悬架安装后四轮定位参数处于设计范围内，不会出现轮胎偏磨、转向回正力异常的问题；转向系统的安装位预留了不同型号转向机的适配空间，可根据动力配置的不同选择液压助力或者电子助力转向机，不需要对主车架结构做切割修改。动力舱的安装边界可适配不同布局的动力总成，不管是前置后驱还是前置四驱的动力布置形式，都能在现有车架结构上找到对应的固定点位，主纵梁上预留的通用安装孔位可适配不同型号的发动机、变速箱机脚，提升了车架的适配通用性。
