高尔夫球抓取弧形多爪夹持执行机构

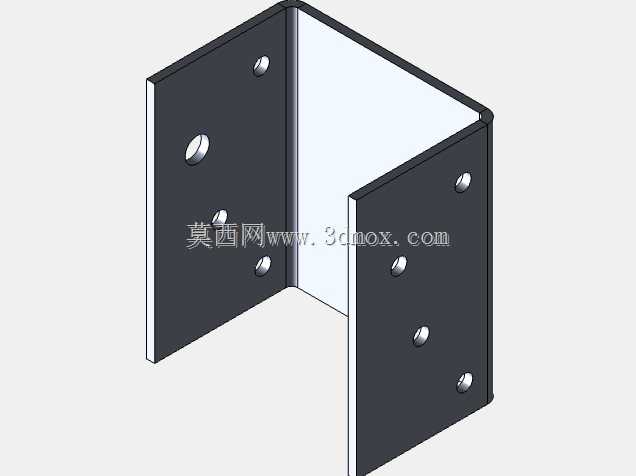

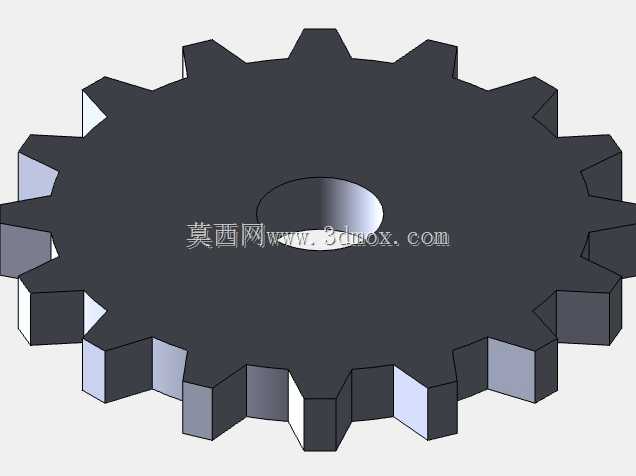

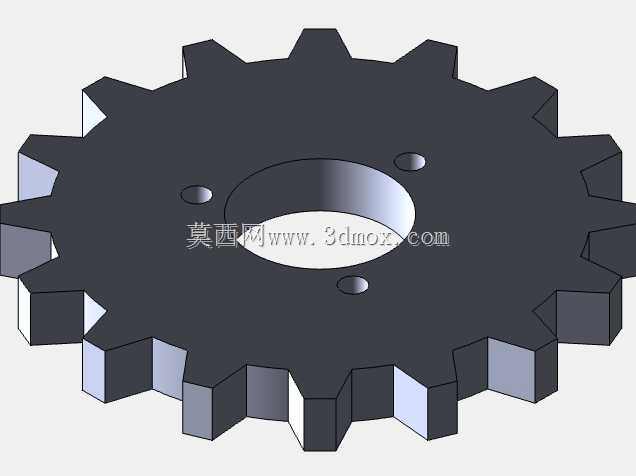

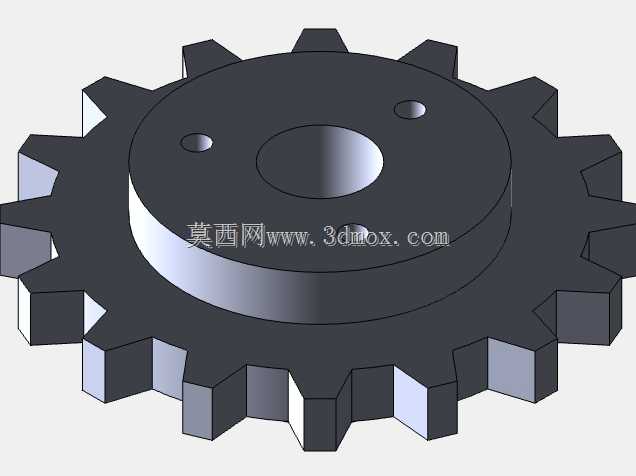

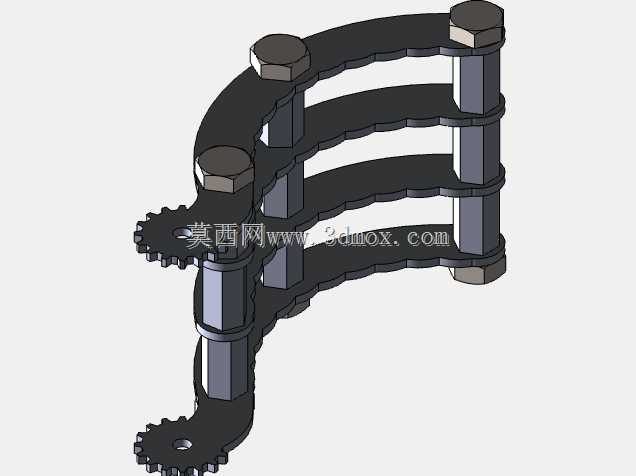

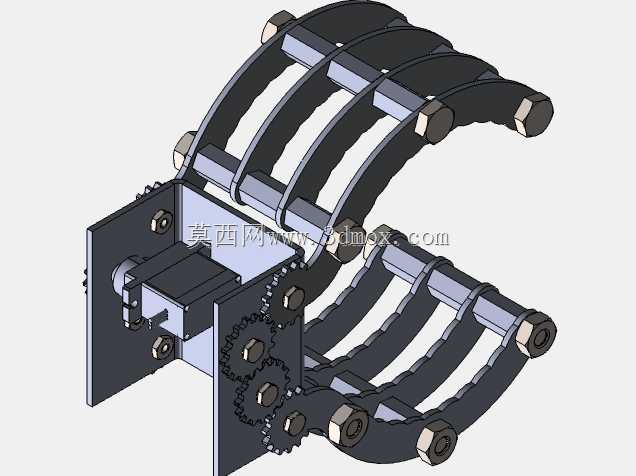

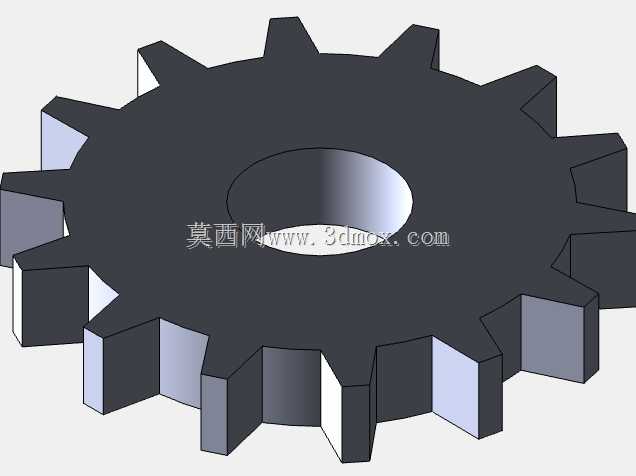

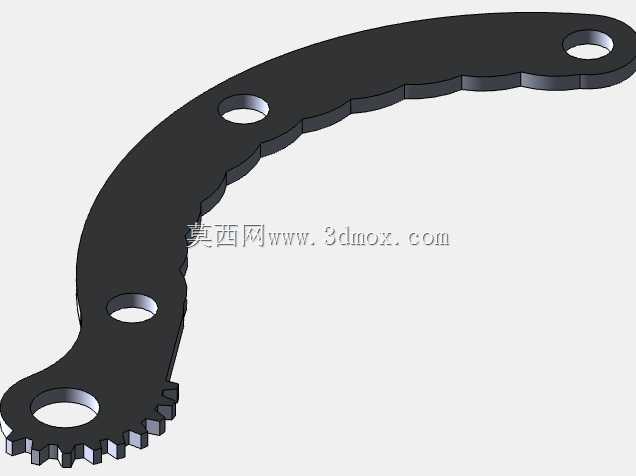

　　动力传递部分采用直齿轮组啮合传动，驱动侧的主动齿轮与两组从动齿轮依次啮合，将输入的旋转扭矩同步传递到两侧的爪臂铰接轴上，保证两侧夹爪的开合动作完全同步，不会出现单侧夹指先行闭合导致的物件偏夹、夹取位置错位的情况。安装基准面设置在机构后侧的立式安装板上，安装板上预留了四个呈矩形分布的螺栓过孔，能够直接固定在直线滑台、机械臂末端法兰或者移动小车的执行端支架上，安装板的厚度经过受力校核，能够承受夹爪闭合时的反向支撑力，不会在长期往复开合动作中出现板面变形。这套弧形多爪夹持结构，最初的设计指向是小型球类的拾取与握持作业，最典型的应用场景就是高尔夫练习场的自动捡球设备、高尔夫球收纳整理装置的末端执行部分，也可经过小幅参数调整后适配同尺寸规格的球形工件搬运、分拣工位。从结构布局来看，整个夹持机构采用双侧对称的弧形爪臂设计，单侧布置三段弧形夹指，每段夹指通过销轴与联动支架铰接，夹指内侧预留了贴合球面的弧形轮廓，闭合状态下多段夹指能够形成近似整圆的包覆空间，避免球形物件在夹持过程中出现滑脱、偏移的问题。

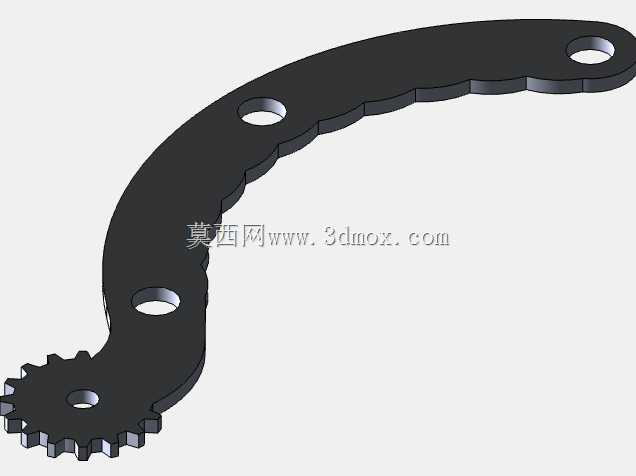

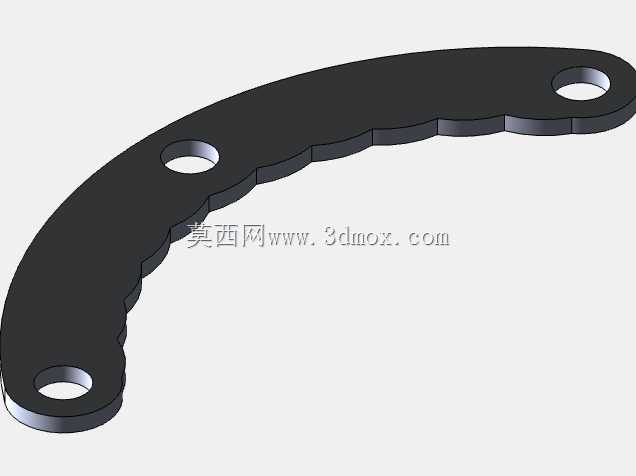

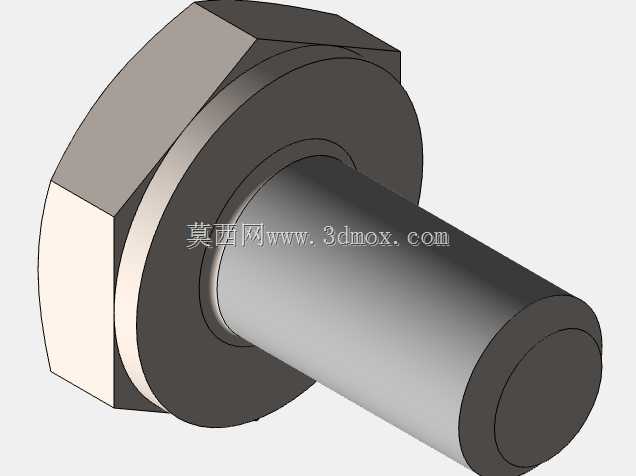

　　夹指部分采用镂空的弯板结构，在保证弧形结构刚度的前提下尽可能降低自身重量，减少传动齿轮组的负载，同时镂空结构能够减少夹指与被夹物件表面的接触面积，避免对球面造成不必要的摩擦剐蹭，铰接位置的销轴端部采用六角头限位，装配时不需要额外的防松卡簧，直接通过销轴与孔的过盈配合加上六角端面的贴合限位，就能满足往复摆动的连接强度要求。从实际作业的适配性来看，这套结构的开合行程刚好覆盖标准高尔夫球的直径范围，夹指完全张开时的开口尺寸略大于球径，能够保证拾取时不需要极高的对位精度，只要球形物件进入夹爪的包覆范围，闭合过程中就能通过弧形面的导向作用将球引导到夹持中心位置；完全闭合时多段夹指的内弧面与球面形成多点接触，夹持力均匀分布在球的圆周方向，不会因为局部压力过大造成球面损伤。

　　设计过程中特意将齿轮传动组全部布置在安装板与夹爪支架之间的空腔内，外侧没有外露的传动零件，一方面能够避免作业环境中的灰尘、草屑进入齿轮啮合间隙造成卡滞，适配高尔夫球场户外多草屑、多浮尘的使用环境，另一方面也能减少传动部分的剐蹭风险，提升机构运行的可靠性。夹指与联动支架的铰接位置都预留了微小的间隙，能够补偿加工过程中带来的尺寸误差，避免因为零件加工公差导致夹爪开合卡涩，同时在长期使用出现磨损后，也可以通过更换铰接销轴快速恢复配合精度，不需要整体更换夹指部件。

　　整个机构的外形轮廓在完全闭合状态下呈现前窄后宽的形态，前端夹指部分的宽度较窄，能够伸入到球托下方、球洞边缘等狭窄空间完成拾取动作，后侧的传动与安装部分结构紧凑，不会在作业过程中与周边设备、场地设施发生干涉。从受力传递路径来看，夹持时的反作用力从夹指通过铰接销轴传递到联动支架，再通过齿轮轴传递到后侧安装板，整个传力路径没有薄弱的悬臂结构，所有受力节点都有对应的支撑结构，能够承受长期往复开合的疲劳载荷，即使在高频次的捡球作业场景下，也不容易出现结构变形、连接松动的问题。需要注意的是，这套结构的夹持力大小由输入扭矩决定，实际使用时可以根据被拾取物件的材质硬度调整输入扭矩，避免夹持力过大造成软质球面变形，对于表面光滑的球形物件，也可以在夹指内侧粘贴薄橡胶垫来提升接触摩擦力，进一步降低滑脱的概率。
