齿轮传动双翅扑动连杆机构结构设计

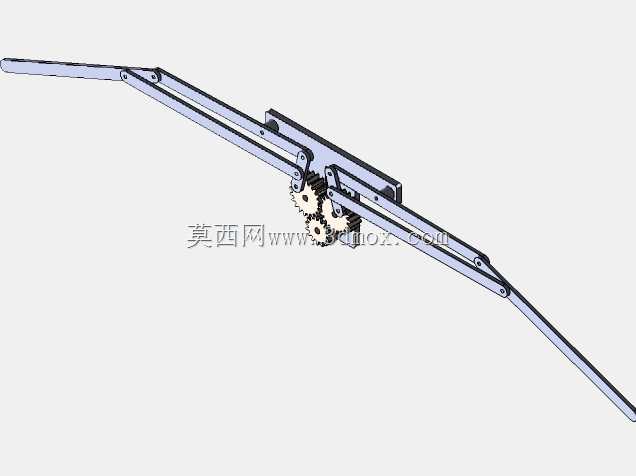

这套扑翼机构核心采用对称双摇杆连杆搭配双联齿轮减速的传动方案，从实际应用场景出发，可适配微型仿生扑翼飞行器、教学演示教具、动态艺术装置等多种场景的动力输出需求，区别于常规旋翼类推进结构，其扑动动作更贴近自然界飞行动物的翅翼运动轨迹，在低雷诺数飞行环境下具备更高的气动效率，同时运行噪音远低于同量级旋翼结构，适合对静音性有要求的近人作业场景。

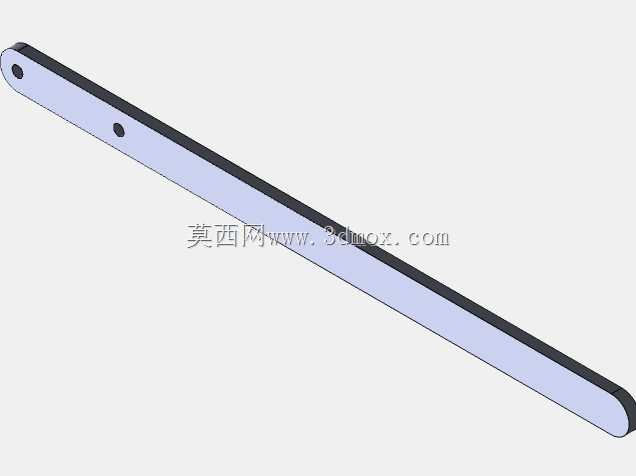

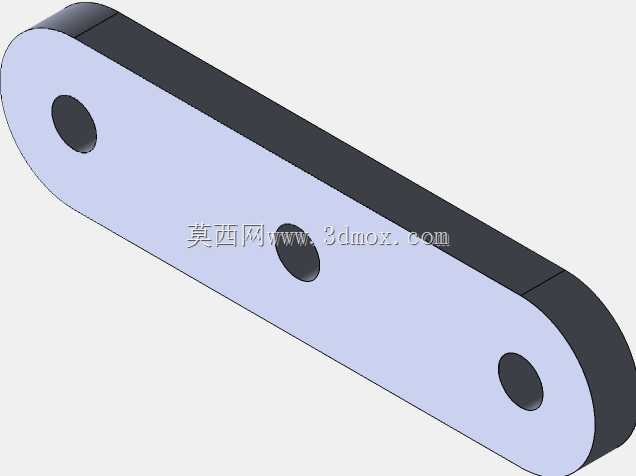

从功能特性来看，机构核心的双联齿轮组承担动力输入与转速匹配作用，动力从齿轮组输入后，通过两侧对称布置的连杆将齿轮的圆周转动转化为翅翼杆的往复上下扑动，两侧翅翼的运动相位完全对称，可避免运行过程中出现偏载力矩，降低整机运行时的振动幅度。连杆铰接点全部采用小间隙销轴配合，既保证传动过程无卡滞，也能将铰接处的回程间隙控制在极小范围，避免翅翼扑动过程中出现多余的抖动，保证运动轨迹的一致性。翅翼杆采用长条形薄壁杆件设计，在保证足够支撑刚度的前提下尽可能降低自身重量，减少动力传输过程中的无效负载，提升动力传递效率。

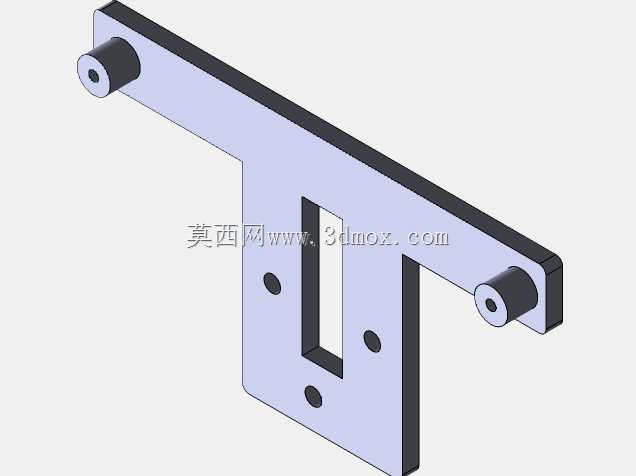

设计思路上，整套机构优先考虑传动链路的简洁性，没有额外添加冗余的限位或锁止结构，所有运动约束全部通过连杆的铰接点位几何关系实现，齿轮啮合的中心距、连杆各段长度比例经过反复迭代调整，最终实现翅翼上下扑动的角度范围适配常规扑翼类设备的气动需求，扑动过程中连杆与齿轮、连杆与固定机架之间不存在运动干涉，所有运动部件的活动轨迹都在预设的安全边界内。固定基座部分采用一体化平板结构，所有传动部件都安装在基座同侧，既方便加工装配，也能在实际集成到整机时，通过基座上预留的安装孔位快速完成定位固定，不需要额外设计复杂的转接支架。

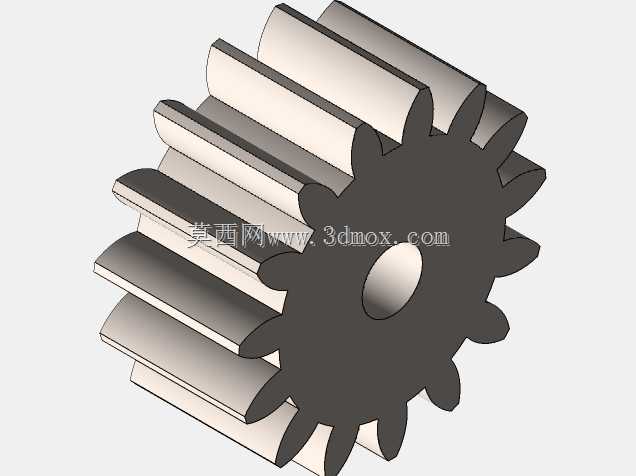

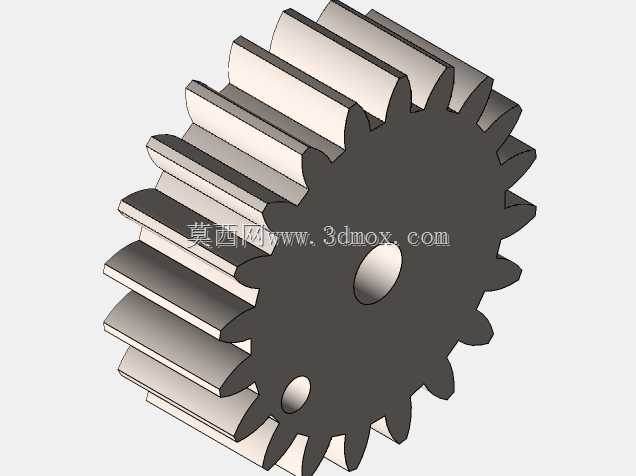

从安装边界与尺寸适配角度来看，整套机构沿翅翼展开方向的总长度可根据实际负载需求调整，当前结构的横向安装尺寸适配掌心级微型飞行器的机身宽度，纵向尺寸不超过常规微型舵机的安装轮廓，可直接与微型直流电机、空心杯电机等动力源对接，不需要额外增加减速箱组件。齿轮组的模数选用小模数规格，啮合重合度高，传动过程平稳，即使在较高扑动频率下也不会出现明显的冲击噪音。两侧翅翼杆的末端预留了翅膜安装位，可直接固定柔性翅膜材料，不需要对杆件做二次加工。在实际装配过程中，只需要保证齿轮啮合侧隙在合理范围、铰接销轴的轴向锁紧可靠，整套机构即可长时间连续运行，维护成本极低。

不同于很多仿生扑翼结构采用的单连杆驱动方案，这套对称双连杆结构能让翅翼在扑动过程中保持预设的迎角变化轨迹，不会出现翅翼末端的多余扭转，能更好地贴合气动设计要求的翅翼运动规律。机构的所有受力部件都经过受力路径优化，动力从齿轮输出后，通过两根连杆分散传递到翅翼根部，避免单点受力过大导致的部件变形，即使在高频扑动状态下，基座和连杆的形变量也能控制在不影响传动精度的范围内。对于教学场景而言，这套机构的所有传动部件都外露展示，可直观观察齿轮啮合、连杆传动的完整运动过程，帮助理解平面连杆机构的运动转换原理；对于仿生飞行器研发场景，这套结构可直接作为核心传动单元进行集成，缩短研发周期，减少传动系统的调试工作量。
