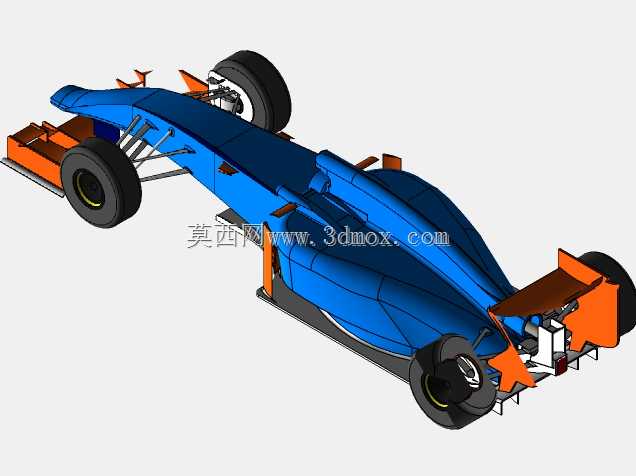

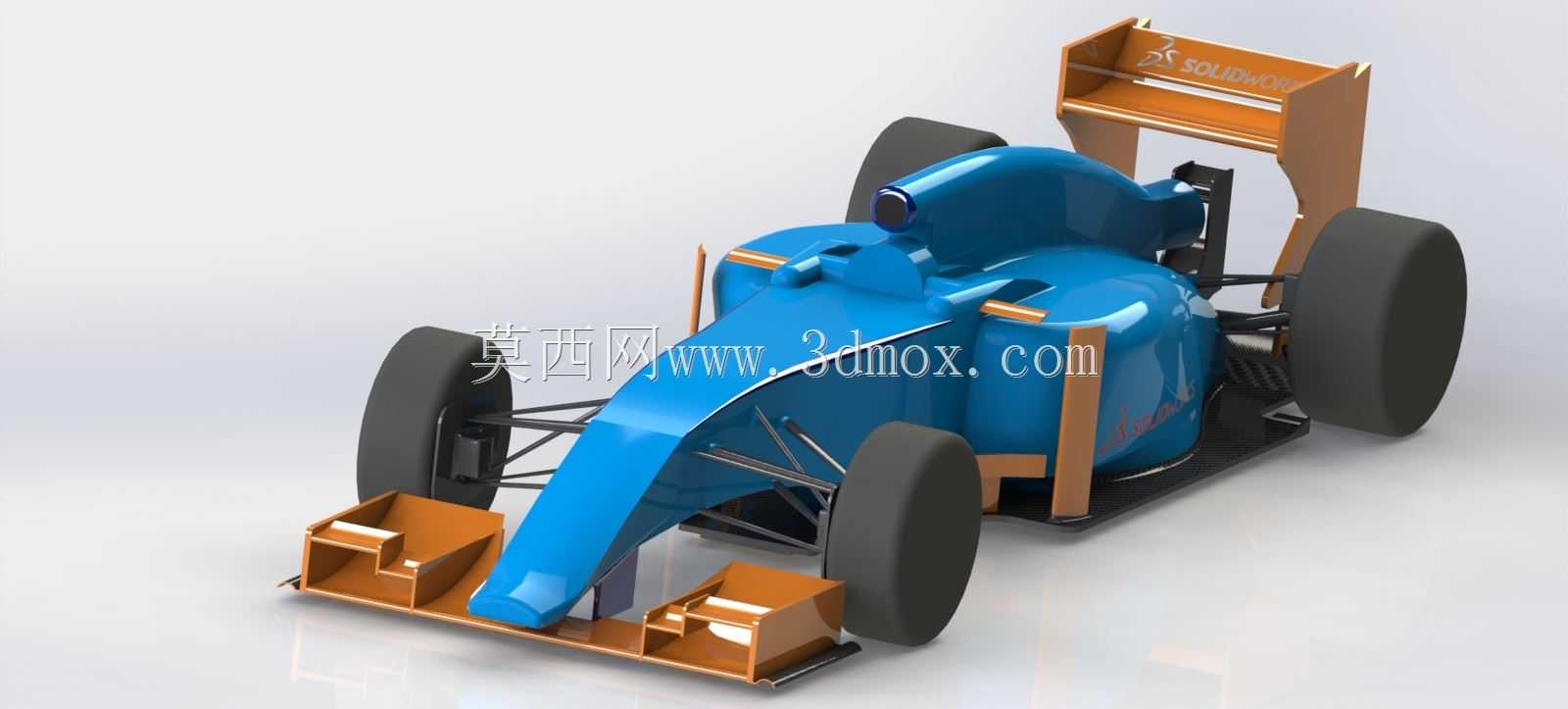

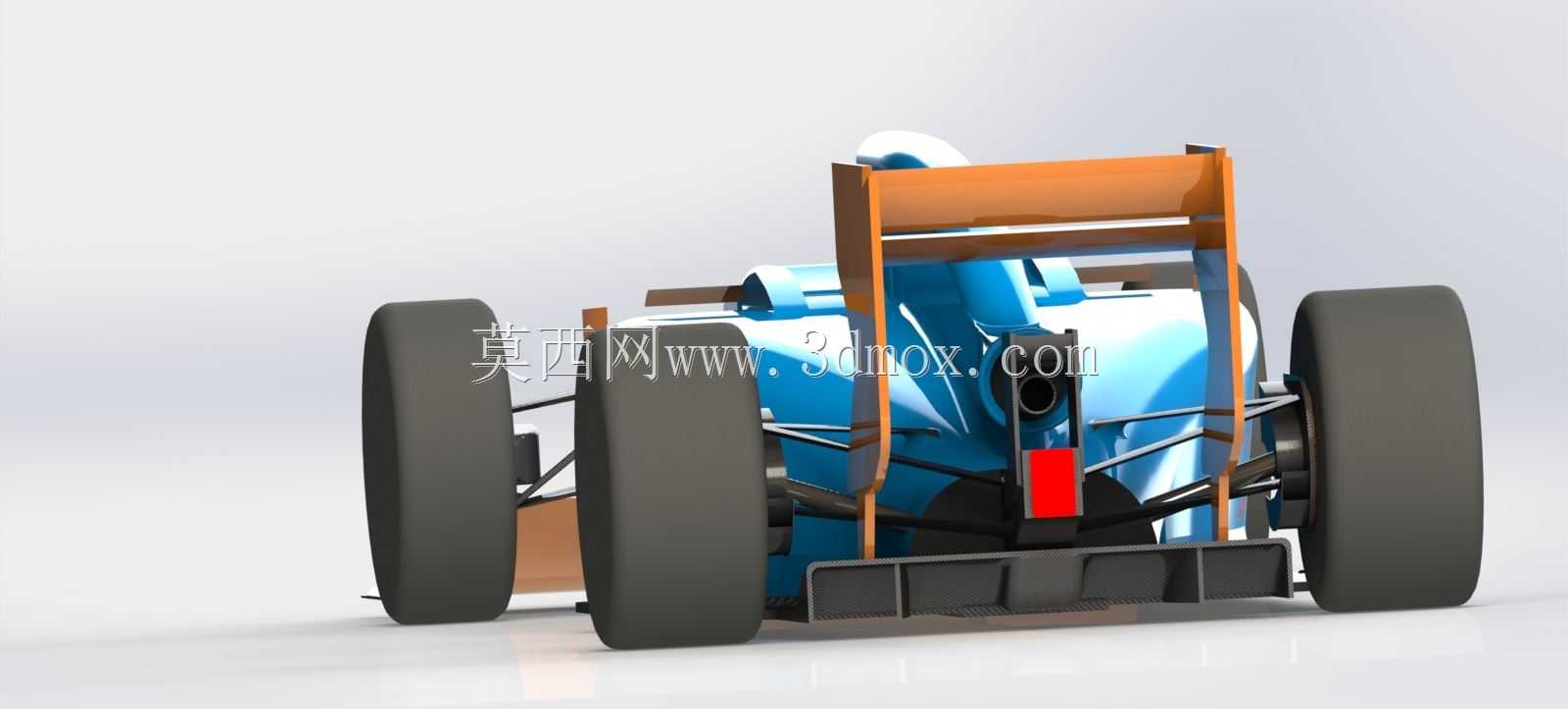

方程式赛车整车结构三维设计模型

　　该模型还原了方程式赛车的核心结构布局，覆盖从前端扰流结构到尾部尾翼的完整空气动力学套件，以及底盘、轮组、驾驶舱区域的主体结构。从实际赛事应用场景来看，这类单体结构的赛车模型可用于高校方程式车队的结构方案验证，也可作为赛车结构教学的演示载体，帮助设计人员梳理空气动力学套件与底盘布局的匹配逻辑。前翼部分采用多层扰流片设计，能够在车辆行进过程中梳理前部气流，一方面为前轮区域提供合理的气流导向，减少轮组带来的乱流阻力，另一方面将部分气流导向车身侧部的散热通道，为动力单元预留足够的冷却气流通路。前翼的安装点直接与前悬架的固定基座整合，避免额外增加安装支架带来的重量冗余，同时保证高速状态下前翼的结构刚度，减少气流冲击带来的形变。

　　车身主体采用流线型单体壳布局，驾驶舱区域的轮廓符合人体工程学的坐姿要求，侧箱部分的收窄设计兼顾了气流疏导与内部部件的安装空间，侧箱边缘的导流结构能够将前轮带出的乱流快速导向车尾，减少气流在车身中部的滞留。尾翼部分采用多层主翼加端板的结构，主翼的攻角设计可根据不同赛道的下压力需求做对应调整，端板能够封闭尾翼两侧的气流溢出，提升尾翼的下压力生成效率，尾翼的安装支架直接固定在变速箱壳体上方的基座上，保证大下压力工况下的结构稳定性。轮组部分采用宽胎搭配大尺寸轮毂的布局，轮胎的扁平比适配赛道铺装路面的抓地力需求，轮毂的辐条设计预留了刹车系统的散热通道，能够在连续制动工况下为刹车盘片提供足够的冷却气流，避免热衰减影响制动性能。

　　悬架部分采用推杆式结构布局，上下叉臂的连接点位置经过优化，能够在车轮跳动时保持合理的定位参数，兼顾直道行驶的稳定性与弯道中的轮胎接地面积。从安装边界来看，整车的轴距、轮距参数符合入门级方程式赛事的规格要求，各部件的安装接口预留了标准的连接位，空气动力学套件的各段扰流片之间保留了足够的装配间隙，避免车辆行驶过程中部件振动产生干涉。设计过程中优先平衡了下压力与风阻的配比，在保证高速弯足够下压力的前提下，尽可能降低直道行驶的空气阻力，同时各部件的拆分逻辑符合实际加工装配的流程，前翼、尾翼、侧箱等外覆盖件均可单独拆卸，方便后续针对不同赛道特性做部件迭代优化。底盘的最低点高度满足赛事规则的离地间隙要求，避免高速行驶过程中底盘与路面产生剐蹭，同时底盘的平面设计能够利用文丘里效应生成部分下压力，提升整车的抓地表现。
