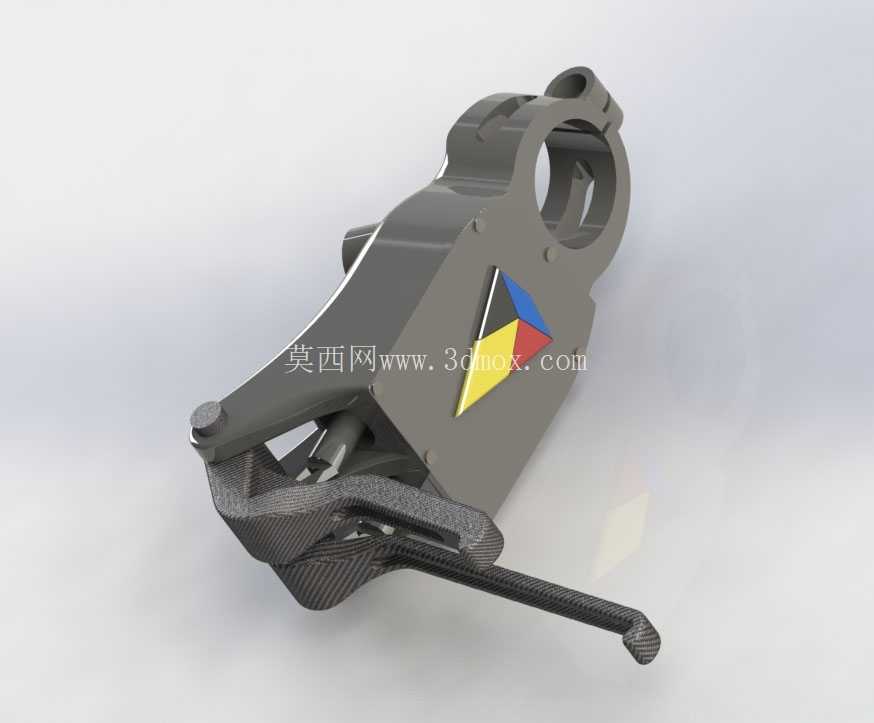

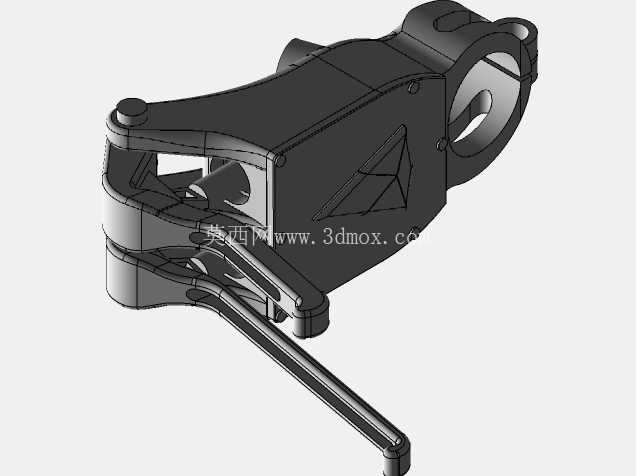

双杆液压驱动山地自行车碟刹制动结构

这套双杆液压碟刹结构，主要适配山地骑行场景下的自行车制动需求，针对越野路段频繁制动、大制动力输出的使用痛点做了结构优化，区别于传统单推杆碟刹的受力模式，双杆联动的结构能让制动时的来令片施压更均匀，避免单侧偏磨带来的制动衰减问题。从实际使用场景来看，山地骑行过程中会频繁遇到长下坡、颠簸路面、急刹避险的工况，普通线拉碟刹在长时间制动后容易出现线管形变导致的制动力损失，而液压驱动的结构通过密闭油路传递压力，制动行程的线性度更好，骑手可以通过握力大小精准控制制动力输出，不会出现线拉结构那种突然抱死或者制动力骤变的情况。

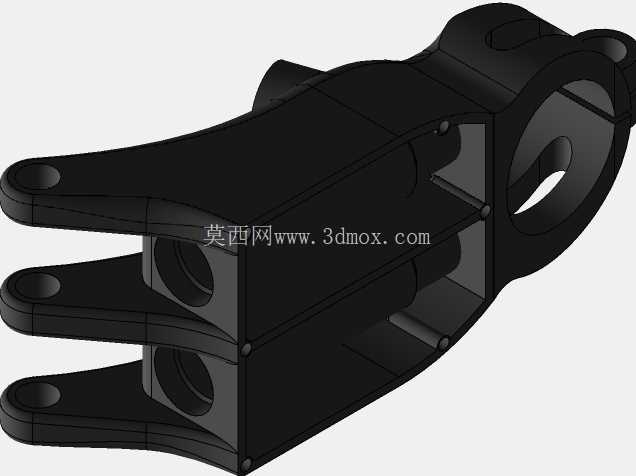

设计过程中首先考虑的是安装边界的适配性，整个碟刹卡钳主体的安装孔位完全兼容主流山地车前叉、后车架的国际标准安装座，安装孔中心距控制在通用规格范围内，不需要对车架做额外改装就能直接替换原有刹车结构。主体结构采用一体化的铸造基座搭配镂空减重设计，在保证结构强度的前提下尽可能降低簧下质量，毕竟山地车的簧下重量会直接影响骑行时的操控灵活性，过重的刹车组件会让前轮转向手感变沉，在林道穿越时影响操控响应。双杆的联动结构做了等比力矩设计，两个推杆分别作用在来令片的上下两个受力点，制动时两侧来令片同步向刹车碟片移动，不会出现单侧来令片长期贴磨碟片的蹭碟问题，这一点在实际骑行中能有效降低不必要的骑行阻力，也能延长来令片和碟片的使用寿命。

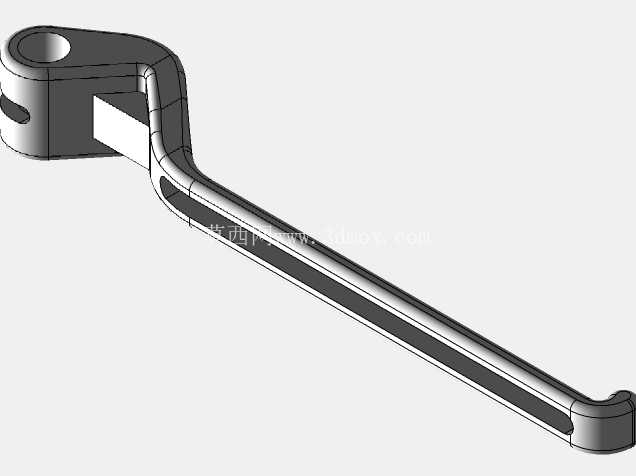

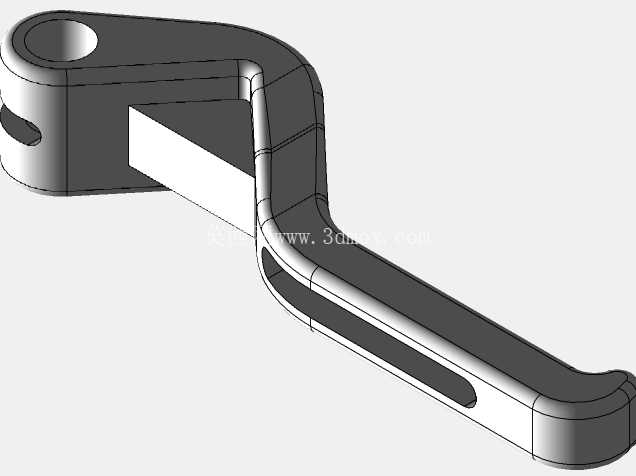

油路部分的设计做了密封结构的冗余处理，活塞部位采用双密封圈结构，在山地骑行遇到泥水、沙尘侵袭的时候，能有效避免杂质进入油缸导致的活塞卡顿、漏油问题，毕竟越野路段的使用环境比城市通勤恶劣很多，沙尘进入密封件后会快速磨损密封圈，导致制动压力不足。手柄部分的杠杆比做了多轮调试，从初始握感的空行程到最大制动力输出的行程控制在成年人手指舒适的活动范围内，长时间握刹也不会出现手指酸痛的情况，针对不同手掌大小的骑手，还预留了行程调节的结构空间，可以根据使用习惯调整握距。

结构的受力仿真阶段，针对最大制动力输出的工况做了强度校核，卡钳主体在承受最大制动反作用力的时候，形变控制在安全阈值内，不会因为大力制动出现卡钳形变导致的碟片夹持力下降。来令片的安装槽做了快拆结构设计，不需要完全拆解卡钳就能完成来令片的更换，户外骑行时如果遇到来令片磨损过度的情况，只用简单工具就能快速完成替换，不需要复杂的调试步骤。碟片侧的散热结构也做了配套考虑，卡钳上预留的通风槽能在骑行时引导气流穿过来令片和碟片的间隙，带走长时间制动产生的热量，避免长下坡制动时出现热衰减导致制动力下降的问题。

从安装尺寸来看，整个卡钳主体的宽度控制在合理范围内，不会和宽胎、辐条出现干涉，适配市面上主流的160mm、180mm直径刹车碟片，更换大尺寸碟片时只需要加装对应规格的转换座即可，不需要更换整个卡钳结构。油路的走线接口做了标准化设计，兼容通用的液压油管规格，后期维护更换油管时不需要定制特殊规格配件。双杆的铰接部位做了耐磨衬套设计，长期使用后也不会出现铰接间隙过大导致的刹车手感虚位问题，衬套的磨损量控制在很低的水平，能大幅延长整个刹车结构的维护周期。

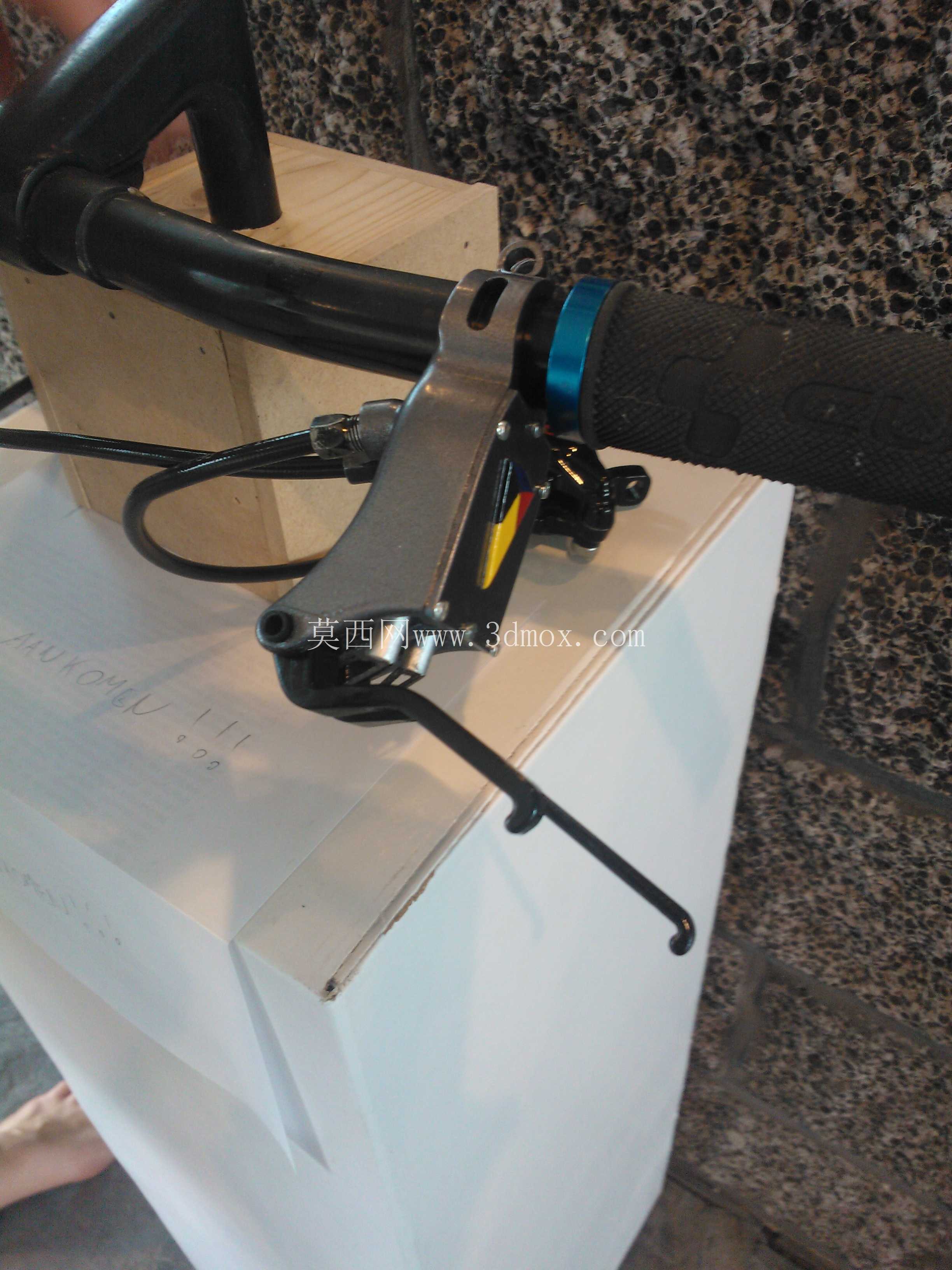

实际骑行测试中，这套结构在连续半小时长下坡制动的工况下，制动力衰减幅度远低于普通单活塞碟刹，双杆同步施压的结构让碟片受力更均匀，不会出现碟片受热变形导致的刹车抖动问题。在颠簸路面骑行时，整个结构的紧固部位做了防松设计，不会因为长期振动出现螺丝松动、卡钳移位的问题。针对雨天骑行的场景，来令片的排水槽设计能快速排走碟片和来令片之间的水膜，缩短雨天制动的响应距离，避免水滑导致的制动滞后。
