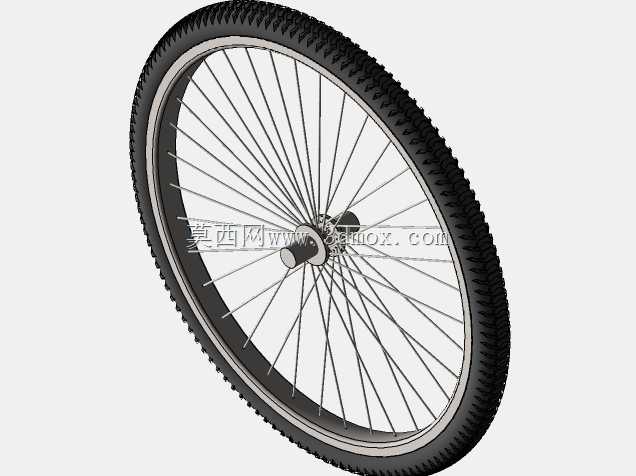

辐条式自行车行走轮结构三维建模

　　轮圈部分采用双层铝合金圈的截面构型，圈壁的厚度过渡从胎唇安装位到辐条孔位逐步加厚，既保证了轮胎安装时的卡合紧密度，也避免了辐条拉紧之后圈体出现局部变形，轮圈的外径尺寸匹配常规26寸山地车外胎，胎唇卡槽的深度经过反复校核，充气到标准胎压之后外胎不会出现脱圈滑出的风险，哪怕是经过颠簸路面的冲击，胎唇和圈边的贴合面也能保持足够的密封压紧力。辐条的排布采用常规的三交叉编法，每根辐条的长度根据花鼓法兰盘的直径、法兰到轮圈中心面的偏移量、轮圈的有效半径逐一计算，没有出现统一长度强行装配的问题，辐条端头的条帽完全沉入轮圈的条帽孔内，不会突出圈壁摩擦内胎造成慢撒气，辐条的张紧度在建模时做了均匀化的约束模拟，避免单根辐条应力集中造成骑行过程中断条。日常通勤、山地越野场景下的自行车轮组，直接决定骑行过程中的滚动阻力、路面缓冲性能与载荷传递效率，这套辐条式车轮结构的建模过程，完全围绕实车装配的边界条件展开，没有做脱离工程实际的简化处理。先从安装匹配逻辑说起，轮组中心的花鼓结构，两端轴档的间距、轴芯直径完全适配常规民用自行车前叉开档尺寸，安装时不需要额外打磨轴端或者加装衬套，花鼓内置的轴肩定位面可以直接卡入前叉叉脚的定位槽，锁紧螺母的拧紧行程预留了足够余量，不会出现锁死之后轮组转动卡滞的问题。

　　外胎部分的胎纹采用块状越野胎构型，胎块的高度、排布间距兼顾了铺装路面的滚动阻力和非铺装路面的抓地力，胎体的帘布层结构在建模时保留了对应的厚度层级，胎边的钢丝圈位置和轮圈胎唇槽完全对位，安装时可以顺利滑入卡槽到位。从功能特性来看，这套轮组的载荷传递路径非常清晰，骑行过程中地面的冲击力通过外胎缓冲之后传递到轮圈，再通过均匀排布的辐条分散到花鼓两侧的法兰盘，最终传递到前叉和车架，不会出现局部应力集中造成的结构失效。建模过程中特意校核了轮组的转动惯量，辐条的粗细、轮圈的壁厚都做了匹配优化，既保证了足够的结构强度，也不会因为轮组过重造成骑行时启动费力。

　　另外轮组的侧向刚度也做了对应的模拟验证，在过弯侧向受力的工况下，轮圈的侧向变形量控制在合理范围内，不会出现蹭刹车块或者辐条松脱的问题。很多新手建模时容易忽略的安装边界问题，在这套模型里都做了对应处理：比如花鼓上的碟刹安装座孔位，完全适配常规160mm碟片的安装孔距，不需要额外调整孔位就能直接装配标准碟刹盘；轮圈上的气嘴孔位置预留了足够的操作空间，打气时可以顺利接入气嘴，不会被辐条挡住操作位置；辐条和花鼓法兰的连接位置做了圆弧过渡，避免应力集中造成法兰盘开裂。

　　实际应用中，这类辐条轮组不仅适用于常规民用自行车，经过辐条规格和轮圈强度的调整之后，也能适配载重自行车、电动自行车的前轮使用，只要对应调整花鼓的开档尺寸和轴芯规格，就能快速衍生出适配不同车型的轮组结构。建模时所有的配合面都保留了实际的装配公差，比如花鼓轴芯和轴承内圈的配合、轴承外圈和花鼓壳体的配合、条帽和辐条的螺纹配合，都按照实际加工的公差带做了偏移处理，不会出现建模时零对零装配，实际生产时装不进去的问题。轮胎和轮圈的配合面也做了对应的导入角设计，装胎时不需要用撬胎棒强行撬动就能顺利把胎唇卡入卡槽，减少安装过程中损伤胎边的概率。从结构设计思路来说，没有盲目追求轻量化而削减关键受力位置的材料厚度，比如花鼓法兰盘和轴芯连接的位置、轮圈辐条孔周边的位置，都保留了足够的壁厚，哪怕是承受较大的冲击载荷也不会出现开裂，同时在非受力位置做了适当的减重处理，比如花鼓壳体的非配合面做了挖槽减重，轮圈的内层壁做了均匀的薄化处理，平衡了强度和重量的关系。
